LNG鹤管(低温鹤管)性能:
LNG鹤管、低温装车臂(低温鹤管)应能适用低温操作条件、使用寿命长、安全可靠等特点。
LNG鹤管、低温装车臂(低温鹤管)应能保证实现装车平台与槽车之间的连接,满足流体流通的要求。在总体设计或零部件选型设计时应考虑更换旋转接头密封圈的方便。同时为了作业的安全,必须防止静电、摩擦或碰撞产生火花。
LNG鹤管(低温鹤管)结构:
LNG鹤管、低温装车臂由立柱、液相臂、气体回收臂、平衡装置、氮气吹扫装置、导静电装置、旋转接头以及紧急切断阀等机构组成。
LNG鹤管、立柱下端配置有连接底板,采用4根螺栓固定于装车平台上。
LNG鹤管、旋转接头要求密封可靠、转动灵活并具有较高的强度,使用寿命长。密封圈的更换方法简单方便。制造低温装车臂的原材料必须有质量合格证明书。
LNG鹤管(低温鹤管)工艺方法:
1.内外圈复式滚道由精密数控车床一次加工完成,保证尺寸精度
2.内圈不锈钢密封面经镜面抛光
3.外圈均经过T235调质处理
4.密封面(金属密封面及密封圈密封面)均采用镜面抛光
5.各工序有严格的检查
6.LNG鹤管(低温鹤管)管线焊接所有工艺管线均采用TIG钨极氩弧焊, 焊缝经探伤检查,达到Ⅱ级以上要求。

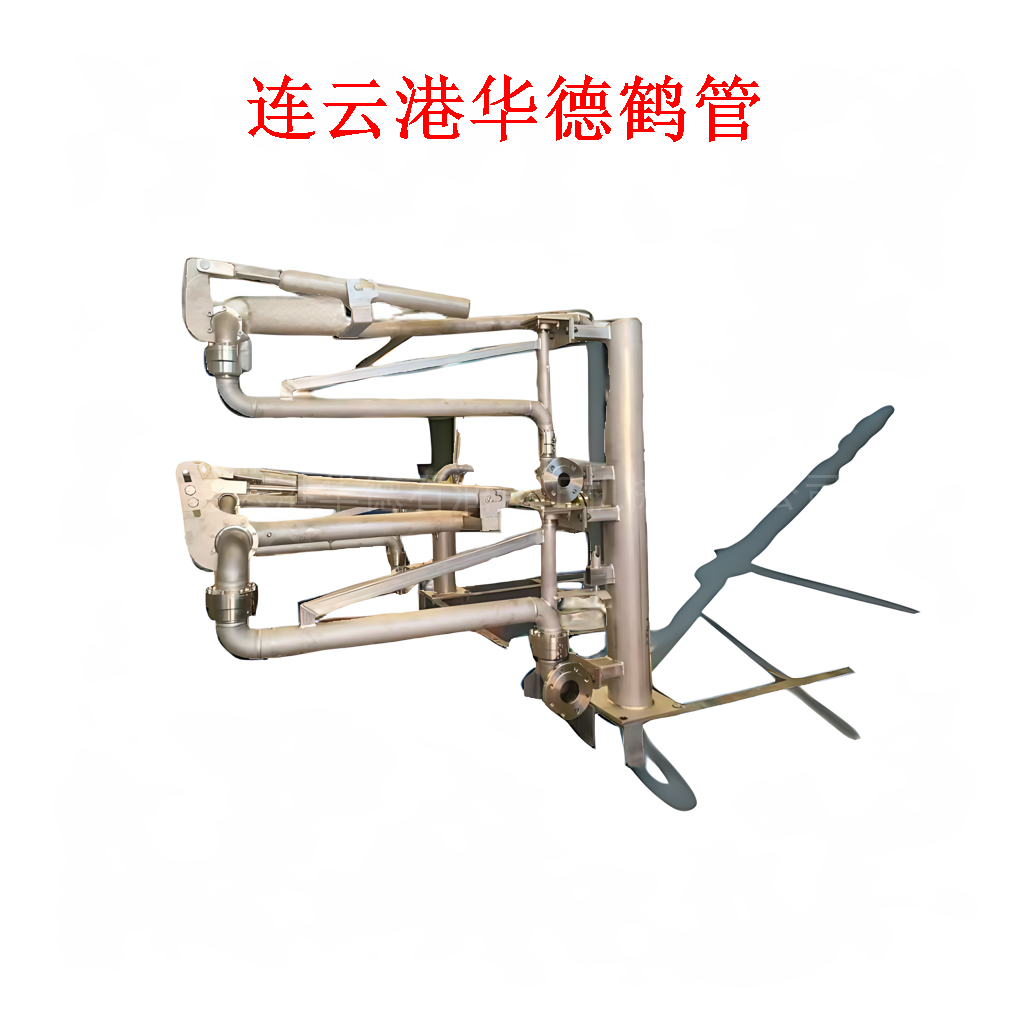

型号:AL-2543DN50/50组成:立柱、液相臂、气体回收臂、平衡装置、氮气吹扫装置、导静电装置、旋转接头以及紧急切断阀适用介质:LNG 、液氮等
品牌: | 华德 |
型号: | AL2543 |
加工定制: | 是 |
用途: | 流体装卸 |
产地: | 连云港 |
温度: | -196℃~+60℃ |
规格: | 各种主流规格定制 |
质检: | 石油库设计规范标准 |
