100吨卧式拉力试验机

￥100000.00

山东济南

济南华新远大试验设备有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

100吨卧式拉力试验机的简单介绍
100吨卧式拉力试验机由济南试验机厂（华新公司）生产制造，厂家咨询热线： .王经理。100吨卧式拉力试验机的拉伸空间不是固定的，需要根据客户的试样长度来定制，拉伸空间一般在2米-20米。卧式拉力试验机是检测较长试样，或成品试样的拉伸力学试验设备，卧式拉力试验机检测绝缘子、链条、索具、钢绞线、钢丝绳、等成品试样的拉伸试验、逐个拉伸试验及破坏拉力试验，使用广泛，操作简单，是产品质监所及生产企业必备产品。

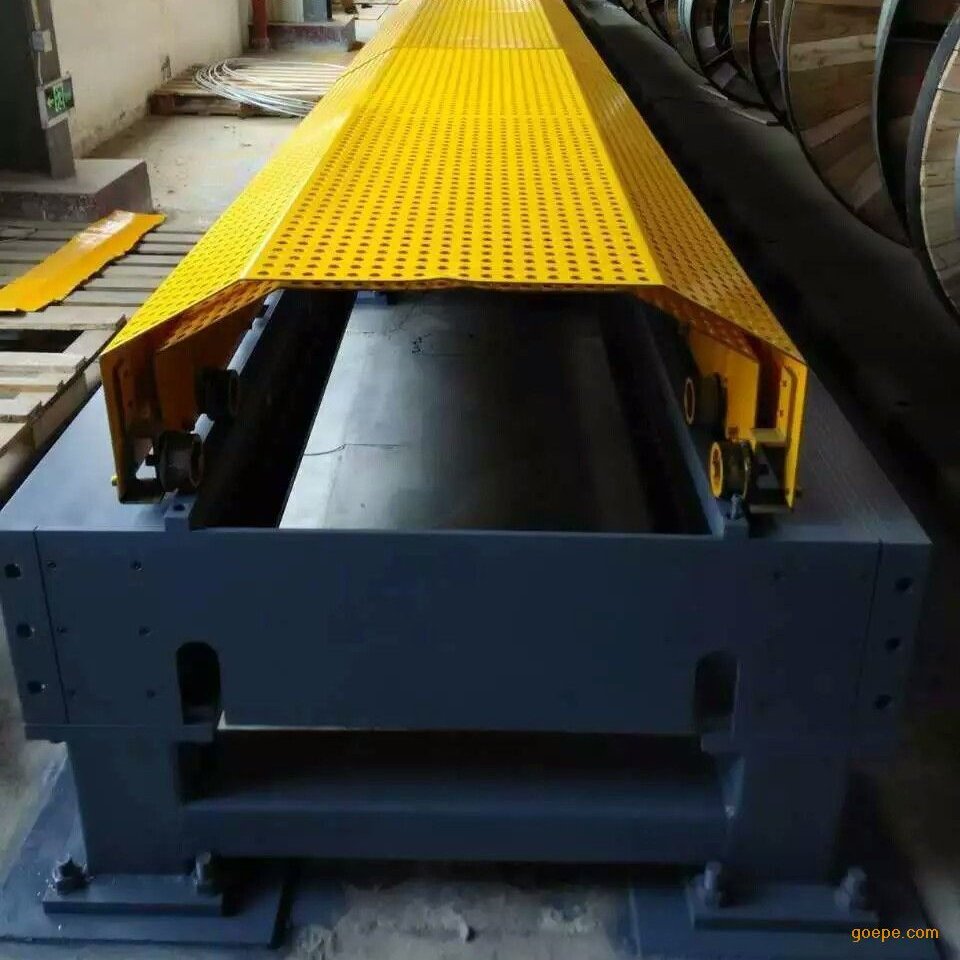

设备主机采用高强度机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，圆柱销插装试样，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕控制并显示试验力及试验曲线，按试验方法的要求自动处理试验数据，操作灵活方便,加载缓慢平稳,机体承载能力强等优点。
二、100吨卧式拉力试验机 性能特点：
1 主机：
1.1机架整体采用钢板焊接框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；
1.2后夹头座采用手动推动方式进行试验空间有级调整；
1.3主机外形在满足卧式试验设备技术要求的基础上进行设计，造型简洁明快、比例协调、色彩搭配合理，使试验设备的稳定性、安全性、美观性达到完美统一。
2 油源系统（泵站）：
2.1 一套10l/min,30MPa恒压泵组：采用进口品牌电机，进口低噪声高压齿轮泵。
2.2 电机安装配有减振装置（选用减振垫），以减小振动和噪音；
2.3 油箱：全封闭标准油箱，容积80升，配油温计、油位计，精密压力过滤器，空气滤清器等并带有油温、液位、油阻保护与指示装置，根据油路的使用要求配相应高精度的滤油装置。
2.4 具有温度过限、滤油器堵塞、液位过低等自动停机或报警功能；
2.5 管路系统：主油缸加载器、夹头作动器的液压管路采用高压软管连接。
3 控制系统：
3.1 双通道控制板全部采用数字化电路，结构一致，提高了各通道的互换性；
3.2 计算机屏幕完成集成的数据控制显示与试验曲线显示功能；
3.3 数据存储功能完善，可进行历史数据再现与图形显示；
三、100吨卧式拉力试验机技术指标：
1.***大试验力：1000kN；
2.测力范围： 20kN～1000kN   全程不分档；
3.试验力准确度：±1%；        试验力分辨率：1/300000码
4.试验空间：长12000×宽1300×高950(有级调整500mm一档）；
5.活塞行程：1000mm；
6.位移测量范围：1000mm；
7.位移测量分辨率：0.01mm；
8.拉头空载快进速度：不小于200mm/min；
9.试验速度：0-120mm/min；
10.控制方式：伺服控制
11.测力方式：负荷传感器测力；
12.控制试验方式：计算机自动控制试验过程，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据；
13.试样夹持方式：有用户提供图纸预留空间
14.可显示多种试验曲线：力-位移、力-时间、力-变形、应力-应变等。
15.控制台与主机相分离，具有安全距离，主机应有安全防护措施。
16.配置设施应齐全，包括力值校准系统、地脚螺栓等。
    100吨卧式拉力试验机是绝缘子、链条、索具、钢丝绳、钢绞线等成品试样进行拉伸试验、破坏拉伸试验及逐个拉伸试验的专用设备，实现试样在规定试验力及规定保持时间下的保持载荷，检测试样的变形、破坏及位移变化等试验目的。卧式拉力试验机为定制设备，需用户提供详细的产品试样图纸及试验目的，技术要求，我方根据您的要求设计并制造属于您的专属仪器。

品牌：	华新
型号：	LAW-1000
加工定制：	是
测量范围：	0-1000 KN
类型：	卧式
测量精度：	1级
最大负荷：	1000 KN
拉伸空间：	2米-20米 mm
