链条拉力试验机

价格电议,您可以向供应商询价得到该产品价格

山东济南

济南华新远大试验设备有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

一、链条拉力试验机产品简介：

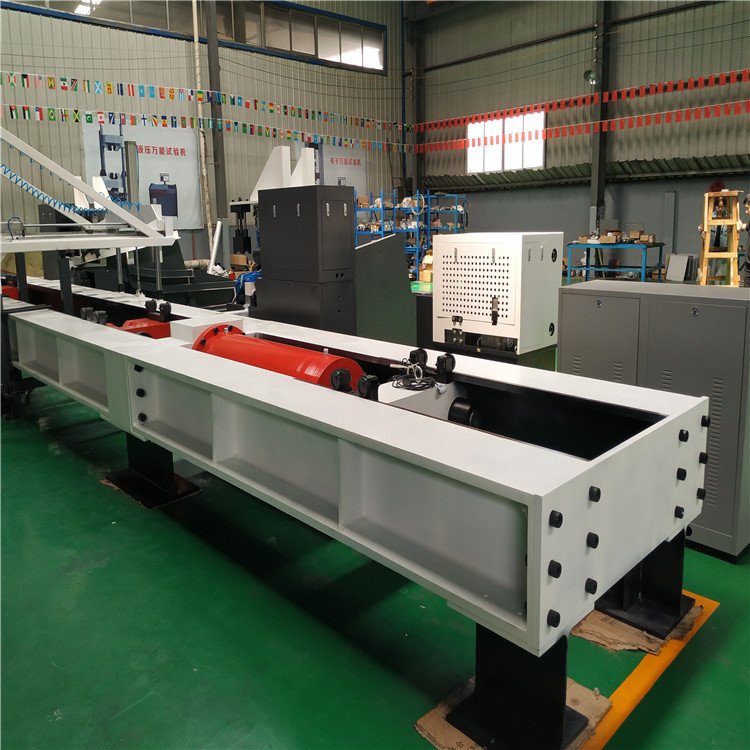

LW系列链条拉力试验机（卧式拉力试验机）采用机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，圆柱销插装试样，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕控制并显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机为吊装带类、链类以及绳索类做产品逐个拉伸试验专用设备,用于吊装带类产品的逐个拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点.

二、链条拉力试验机性能特点：

1 主机：

1.1机架整体采用钢板焊接框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；

1.2后夹头座采用手动推动方式进行试验空间有级调整；

1.3主机外形在满足卧式试验设备技术要求的基础上进行设计，造型简洁明快、比例协调、色彩搭配合理，使试验设备的稳定性、安全性、美观性达到完美统一。

2 油源系统（泵站）：

2.1 一套10l/min,30MPa恒压泵组：采用进口品牌电机，进口低噪声高压齿轮泵。

2.2 电机安装配有减振装置（选用减振垫），以减小振动和噪音；

2.3 油箱：全封闭标准油箱，容积80升，配油温计、油位计，精密压力过滤器，空气滤清器等并带有油温、液位、油阻保护与指示装置，根据油路的使用要求配相应高精度的滤油装置。

2.4 具有温度过限、滤油器堵塞、液位过低等自动停机或报警功能；

2.5 管路系统：主油缸加载器、夹头作动器的液压管路采用高压软管连接。

3 控制系统：

3.1 双通道控制板全部采用数字化电路，结构一致，提高了各通道的互换性；

3.2 计算机屏幕完成集成的数据控制显示与试验曲线显示功能；

3.3 数据存储功能完善，可进行历史数据再现与图形显示；

三、链条拉力试验机技术参数：

序号	型号	LW-500	LW-1000	LW-2000	LW-4000	LW-5000
1	*大试验力（kN）	500	1000	2000	4000	5000
2	试验力测量范围	*大试验力的4%～100%	*大试验力的4%～100%	*大试验力的4%～100%	*大试验力的4%～100%	*大试验力的4%～100%
3	试验力示值相对误差	≤±1%	≤±1%	≤±1%	≤±1%	≤±1%
4	工作空间（mm）	800-30000（可根据用户需求定制）	3000-7000	500～10000（可根据用户需求定制）	200～5000	200～4000
5	空间调整间距（mm）	500	500	500	500	500
6	活塞工作行程（mm）	1500	600	800	1200	1200
7	主机中心高（mm）	600
8	活塞*大移动速度（mm/min）	100	100	100	100	100
9	空载速度（mm/min）				150	250
10	附具（mm）	钢丝绳浇注式拉伸附具：Φ11-Φ26		圆试样：Φ14～Φ50 浇铸式附具：0～Φ50 缠绕式：Φ10～Φ14	圆钳口：Φ16-Φ120 平钳口：10-60	圆钳口：Φ10-Φ70 平钳口：10-60
11	预拉紧行程（mm）	1500
12	主机外形尺寸约（mm）		9900×1100×1000		13600×7000×2360	9600×2800×1600
13	主机质量（kg）		8000		40,000	45,000

品牌：	济南华新
型号：	LAW-1000
加工定制：	是
测量范围：	1000 KN
类型：	卧式
测量精度：	1级
最大负荷：	1000 KN
拉伸空间：	3-8 mm
