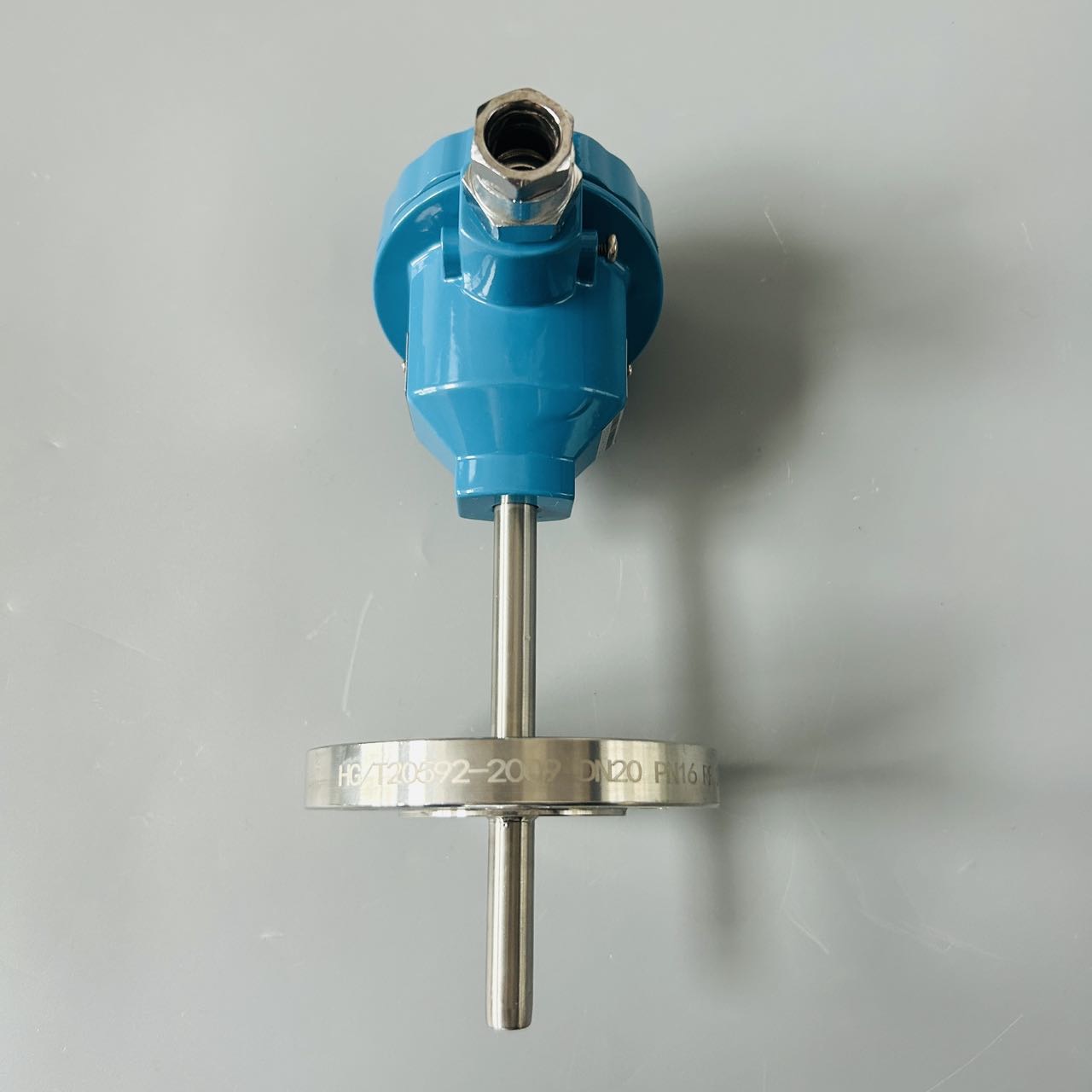

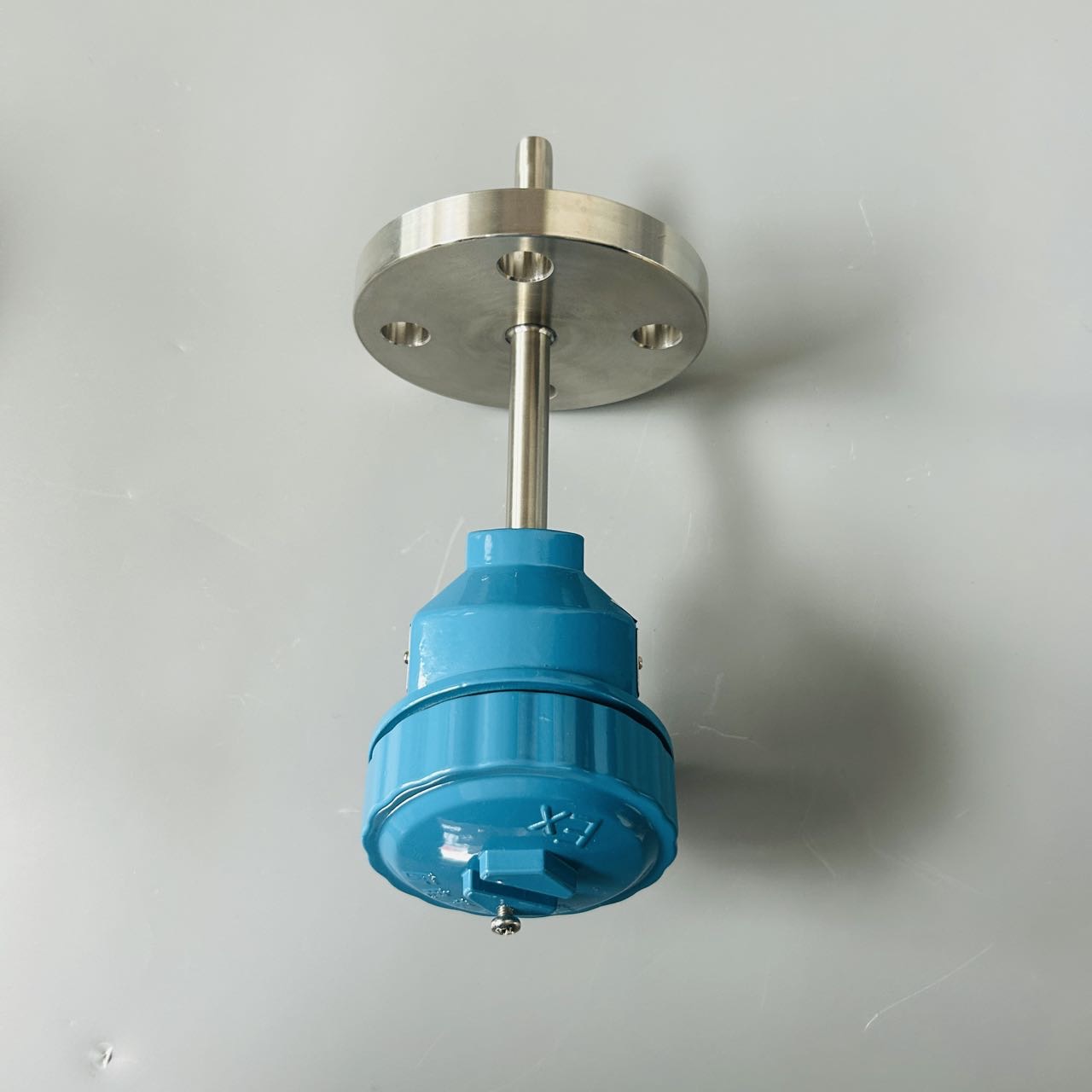

| 在化工厂，生产现场常伴有各种易燃、易爆等 化学气体、蒸汽，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本公司生产的隔爆型热电偶产品,适用于 dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。 |
| 二.工作原理: |
| 如果由两种不同成份的均质导体(热电极)组成闭合回路,当两端存在温度梯度时,回路中就有电流通过,那么两端之间就存在热电势 |
| |
| 三.防爆原理: |
| 利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内，当腔内发生爆炸时，能通过接合面间隙熄 火和冷却，使爆炸后的火焰和温度不传到腔外 |
| |
| 四.特 点 : |
| 按符合国际IEC标准的*新防爆规程GB3836设计; |
| 采用两腔式隔爆结构,更换测温元件简便,使用安全可靠 |
|
防爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。
五.主要技术参数：
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
六.常温绝缘电阻：
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m
|
|
七.测量范围及允差
型 号 |
分度号 |
允 差 等 级 |
| I |
II |
| 允差值 |
测温范围°C |
允差值 |
测温范围°C
|
| WRN |
K |
±1.5°C |
-40～+375 |
±2.5 °C |
-40～+333 |
| ±0.004ltl |
375～1000 |
±0.0075 ltl |
333~1200
|
| WRM |
N |
±1.5°C |
-40～+375 |
±2.5°C |
-40～+333 |
| ±0.004 ltl |
375～1000 |
±0.0075 ltl |
333～1200 |
| WRE |
E |
±1.5°C |
-40～+375 |
±1.5°C |
-40～+333 |
| ±0.004 ltl |
375～800 |
±0.004 ltl |
333～900 |
| WRF |
J |
±1.5°C |
-40～+375 |
±1.5°C |
-40～+333 |
| ±0.004 ltl |
375～750 |
±0.004 ltl |
333～750 |
| WRC |
T |
±1.5°C |
-40～+125 |
±1°C |
-40～+133 |
| ±0.004 ltl |
125～350 |
±0.0075 ltl |
133～350 |
|
|
|
