【产品简介】
【详细说明】
XSM转速、线速、频率测量控制仪：XSM/A、XSM/B、XSM/C
① 配接各类接近开关、编码器或各类脉冲信号。测量转速、频率、线速，测量频率范围0.1Hz~25kHz，基本误差±0.02%，5位LED显示
② 外形尺寸：160×80（横），96×48（横），96×96
③ 仪表电源220V AC，（9~30）V DC
基本配置：
单显示、外供传感器电源（≥50mA）
扩展功能：
① 报警输出：160×80规格*多4点，96×48*多2点
② 变送输出
③ 通讯接口：RS 232或RS 485
|
内容
|
代码说明
|
||||||||||||||
|
XSM/
|
单显示、外供传感器电源（≥50mA）
|
||||||||||||||
|
外形
尺寸
|
A—
|
160（W）×80（H）×125（L）
|
|||||||||||||
|
B—
|
96（W）×96（H）×112（L）
|
||||||||||||||
|
C—
|
96（W）×48（H）×112（L）
|
||||||||||||||
|
面板形式
|
H
|
横式
|
|||||||||||||
|
F
|
方形
|
||||||||||||||
|
显示方式
（LED显示的颜色按订货要求）
|
1
|
测量值（绿色）
|
|||||||||||||
|
2
|
测量值（绿色）+ 设定值（红色）（限A型仪表）
|
||||||||||||||
|
3
|
测量值（绿色）+ 测量值光柱（绿色）（限A型仪表）
|
||||||||||||||
|
输入信号
|
G
|
标准型。适用于NPN,PNP型电压脉冲，（4~20）mA 2限制脉冲，TTL脉冲等
|
|||||||||||||
|
M
|
mV型，适用于磁电式接近开关
|
||||||||||||||
|
报警点数量
|
T□
|
T0:无报警 T1~T8：1~8点报警
|
|||||||||||||
|
变送输出
（独立供电，全隔离。10位D/A,误差小于±0.5%，或12位D/A,误差小于±0.2%）
|
A0
|
无输出
|
|||||||||||||
|
A1
|
电流输出（4~20）mA、（0~10）mA或（0~20）mA
|
||||||||||||||
|
A2
|
电压输出（0~5）V、（1~5）V
|
||||||||||||||
|
A3
|
电压输出（0~10）V
|
||||||||||||||
|
A4
|
其它输出
|
||||||||||||||
|
外供电源
|
B0
|
无外供电源
|
|||||||||||||
|
B1
|
外供 24V DC，误差小于±5%，50mA
|
||||||||||||||
|
B2
|
外供 12V DC，误差小于±5%，50mA
|
||||||||||||||
|
B3
|
其它
|
||||||||||||||
|
通讯接口
（独立供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs，） |
S0
|
无通讯接口
|
|||||||||||||
|
S1
|
RS-232接口
|
||||||||||||||
|
S2
|
RS-485接口
|
||||||||||||||
|
S3
|
RS-422接口
|
||||||||||||||
|
S4
|
BCD码接口（限A、B型仪表）注2
|
||||||||||||||
|
仪表电源
|
V0
|
220V AC
|
|||||||||||||
|
V1
|
24V DC
|
||||||||||||||
|
V2
|
12V DC
|
||||||||||||||
|
V3
|
其它
|
||||||||||||||
|
打印功能（限A、B型仪表）
|
P
|
P表示打印接口，不带可省略
|
|||||||||||||
|
预分频单元
|
F＊
|
F＊表示预分频单元，不带可省略。
|
|||||||||||||
|
非标准功能
|
N
|
N表示非标功能
|
|||||||||||||
选型举例：
XSM/A-H1GT1A0B1S2V0、XSM/A-H1GT1A1B1S2V0、XSM/A-HIGT1A2B1S2V0、XSM/A-H1GT3A3B1S2V0、XSM/A-H3GT1A4B2S2V0、XSM/A-F2GT3A0B1S2V0、XSM/A-F1GT4A1B1S2V0、XSM/A-F2GT4A2B1S2V0、XSM/A-F2GT3A3B1S2V0、XSM/A-F3GT1A4B1S2V0、XSM/B-H1GT1A0B1S2V0、XSM/B-H2GT2A1B1S2V0、XSM/B-H2GT3A2B1S2V0、XSM/B-H2GT3A3B1S2V0、XSM/B-H3GT4A4B1S2V0、XSM/B-F2MT3A0B1S2V0、XSM/B-F3MT4A1B1S2V0、XSM/B-F2MT3A2B1S2V0、XSM/B-F2MT1A3B1S2V0、XSM/B-F2MT1A3B1S2V0、XSM/C-H1GT2A0B1S2V0、XSM/C-H1GT2A1B1S2V0、XSM/C-H2GT1A2B1S2V0、XSM/C-H1GT2A3B1S2V0、XSM/C-H1GT1A4B1S2V0、XSM/C-F2T1A0B1S2V0、XSM/C-F2GT2A1B1S2V0、XSM/C-F1GT3A2B1S2V0、XSM/C-F3GT4A3B1S2V0、XSM/C-F3GT4A4B1S2V0
| 品牌： | 海峡控工 |

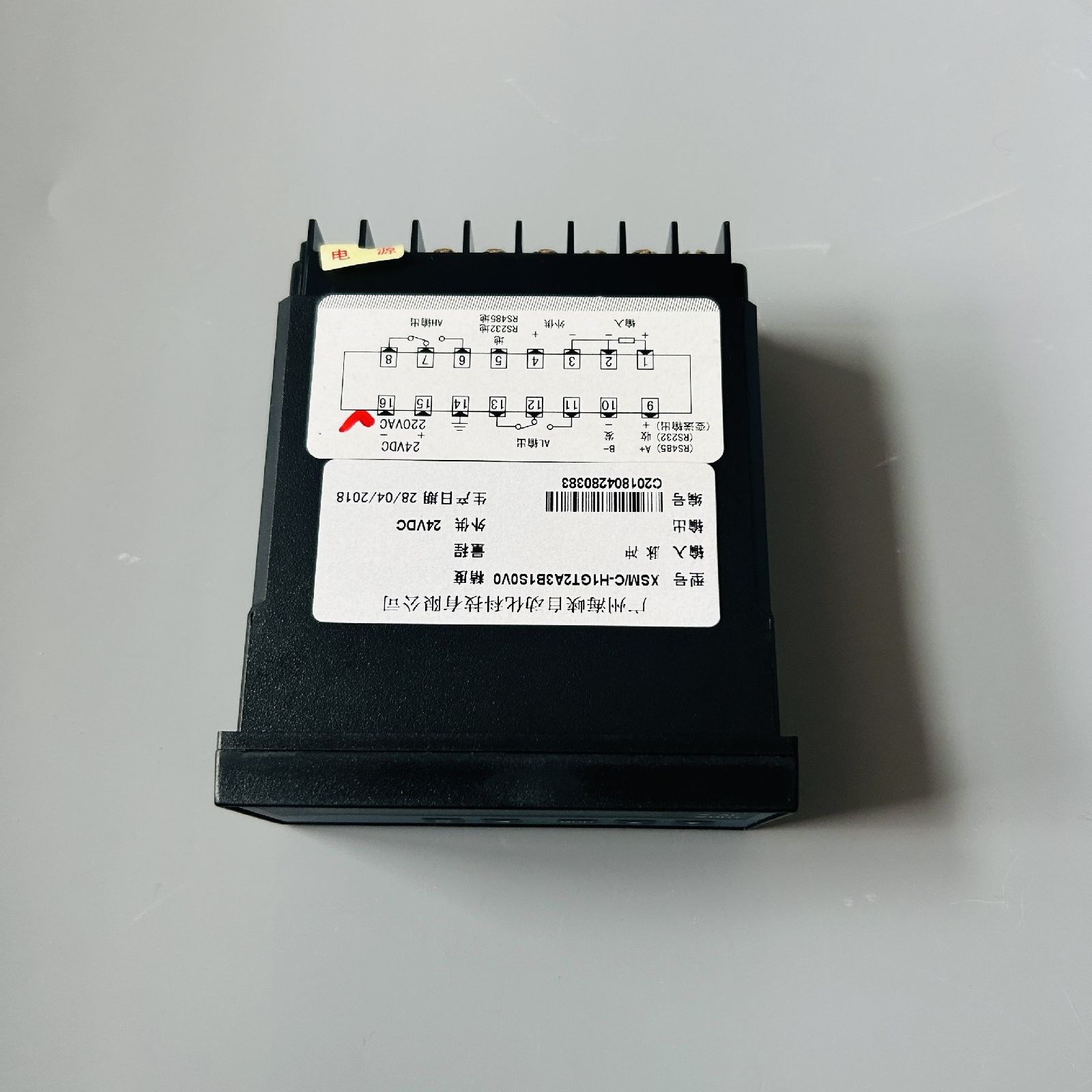

| 型号： | XSM/C-H1GT2A1B1S0V0 |
| 加工定制： | 是 |
| 类型： | 智能 |
| 测量范围： | 0-10KHZ |
| 测量精度： | 0.1 |
| 分辨率： | 0.001 |
| 尺寸： | 96*48 mm |
