瑞银电子充电桩直流电能表DJZ1226

价格电议,您可以向供应商询价得到该产品价格

浙江杭州余杭区

浙江瑞银电子有限公司

免费会员

|

已传执照

相似推荐

图文详情
产品参数

DJZ1226系列全新一代直流电能表，专门为直流充电桩的计量应用设计开发。它具备高精度电压（*高1000V）、电流（*大600A）、功率等参数测量功能，电能、精度达0.5级（也有1.0级）计量等级，内部集成电流传感器和绝缘监测模块，为电动汽车直流充电装置提供了*新高度整合的解决方案。

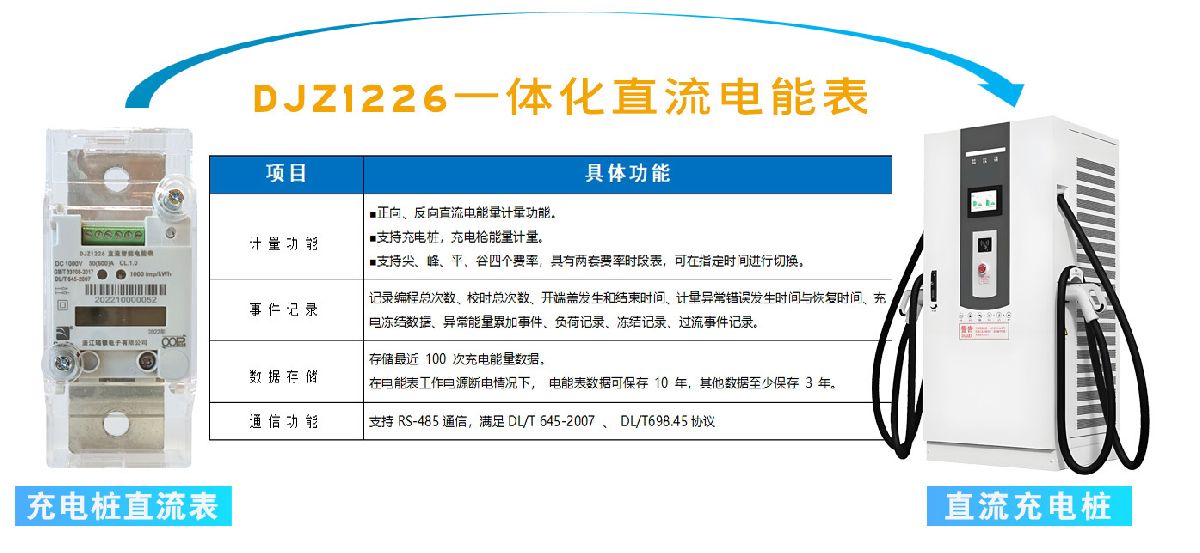

▲ 图 1

产品的设计面向中国直流充电桩应用场景，通过CPA认证。产品技术先进，品质优良，是直流充电桩配套的理想计量器件。

▲ 图 2

▌产品特点：

精度高：达到0.5级计量精度（包含分流器），确保直流充电桩通过严格的例行检定。
品质高：通过国家认证，安全、稳定、耐用。
性价比高：一体化集成分流器、绝缘监测部件及功能，方案整体性价比高。
易用性高：专门针对充电桩设计接线端子，可靠易用，可定制化参数设置，便于集成。
工业设计：坚固、可靠，全面符合安规与电磁兼容。

▲ 图 3

▌选型参数

DJZ1226系列型号	准确度等级	大电流Imax*	小电流 Imin*	起动电流Ist	参比电流In	备注	参考
J5003-AQA	CL.0.5	300A	1.0A	0.2A	100A	J5003-AQB扩版，等级升为0.5	图4
J5003-AQB	CL.1.0	300A	2.5A	0.2A	50A		图4
J5003-AQH	CL.0.5	400A	1.0A	0.2A	100A	J5003-AQA扩版，*大电流升为400A	图4
J5003-AQI	CL.0.5	250A	1.0A	0.2A	100A	接口为接插件形式	图5
J5003-AQK	CL.0.5	300A	1.0A	0.2A	100A	为J5003-AQI扩版，*大电流升级为300A	图5
J5003-AQM	CL.0.5	300A	1.0A	0.2A	100A	为J5003-AQK扩版，增加Modbus协议	图5
J5015-AQN	CL.1.0	600A	2.5A	0.2A	50A	超充桩用	图4
J5015-AQP	CL.0.5	600A	1.0A	0.2A	100A	超充桩用	图4

●DJZ1226系列有两种接线图

图4 （参考图&接线）	图5（参考图&接线）

J5003-AQA、J5003-AQB、J5015-AQN、J5003-AQH、J5015-AQP	J5003-AQI、J5003-AQK、J5003-AQM

▌作者介绍：徐昌国，男，现任职于浙江瑞银电子有限公司（工业事业部），主要负责新能源电力计量仪表（充电桩电能表等）技术咨询及推广。

品牌：	瑞银电子
型号：	DJZ1226
加工定制：	否
类型：	单相
准确度等级：	0.5
显示方式：	液晶显示屏
最大电流：	600 A
