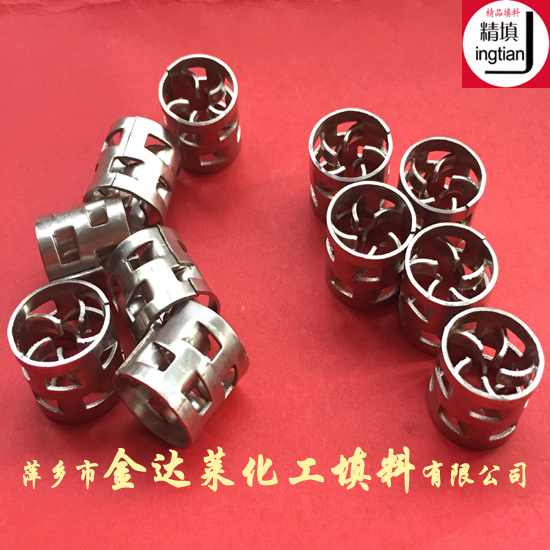

304不锈钢鲍尔环填料 ▲ 304不锈钢鲍尔环填料的技术性能及结构特点:
        304不锈钢鲍尔环填料是一种高径相等的开孔环型填料，它是在拉西环填料的基础上，在环壁上开出带有内伸舌叶的的窗孔，每层窗孔有5或更多个舌叶，每个舌叶内弯指向环心，上下两层窗孔的位置相反错开，一般开孔面积约占环壁总面积的30%左右。在未增加填料表面积的情况下，却大大改善了填料层内气液两相的流动情况，提高了填料的流体力学与传质性能。
        由于不锈钢鲍尔环填料在环壁上开了许多窗孔，使得填料塔内的气体和液体能够从窗孔自由通过，所以填料层内的气体和液体分布情况较之拉西环有较大的改善，尤其是填料环内表面容易被液体湿润，使得内表面得以充分利用。因此同种材质、同样规格的鲍尔环填料较之拉西环填料相比不但具有较大的通过能力和较低的压降，而且使塔的分离效率有所提高,操作弹性也有所增大。一般在同样的压降下，鲍尔环填料的处理能力较拉西环增加50%以上；在同样的处理量下，鲍尔环填料的压降仅为拉西环的一半。
装填入塔的鲍尔环，无论其方位如何，淋洒到填料上的液体，有的沿外壁流动，有的穿过小窗流向内壁、有的沿叶片流向中心。这样，液体分散度增大，填料内表面的利用率提高。叶片保留了原有的壁表面，又增加了切口的新表面，故其比表面积比开窗前更大。弯向环心的叶片，增大了气体的湍动程度，交错开窗，缩小了相邻填料间的滞止死区。因此，鲍尔环的气液分布较较拉西环均匀，两相接触面积增大，传质效率随之增加。此外鲍尔环在较宽的气速范围内，保持一恒定的传质效率。


▲ 304鲍尔环填料的技术性能指标:
       304不锈钢鲍尔环填料生产用原料牌号为0Cr18Ni9304，304不锈钢作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃~800℃）。
                                     304不锈钢鲍尔环填料原料—钢带主要化学组成

304	碳( C )	硅( Si )	锰( Mn )	磷( P )	硫( S )	镍( Ni )	铬( Cr )
	≤0.08	≤1.00	≤2.00	≤0.045	≤0.030	6.00~10.50	15.00~20.00






     304材质（0Cr18Ni9）不锈钢阶梯环填料原料—钢带的理化性能

特性与应用：	拥有良好耐高温、优良的机械性能与耐腐蚀性，应用范围包含：用于钢铁制氧、化工、石油、化工填料等。
密度：	8．0g/cm3
熔点：	1454℃
膨胀系数：	18.2m/m℃(at 20-100℃)
杨氏模数：	187.5kN/mm2
刚性模数：	70.3kN/mm2
抗拉强度：	700-800N/mm2（退火处理）1300-1900N/mm2（冷加工）












▲ 304鲍尔环填料的技术特性数据:

型号公称尺寸(mm)	外径×高×厚 D×H×δ(mm)	堆积个数 n/m3	堆积密度 vp kg/m3	比表面积 (a) m3/m3	空隙率 (ω) m3/m3	F填料因子 (α/ε3) m-1
Φ16	16×16×0.4	214000	365	239	0.928	299
Φ25	25×25×0.5	51950	427	219	0.934	269
Φ38	38×38×0.6	15180	365	129	0.945	153
Φ50	50×50×0.8	6500	395	112.3	0.949	131
Φ76	76×76×1.2	1830	308	71	96	80
产品执行标准	HG/T212556.0-1995
产品主要材质有：碳钢、301、304、316、316L、321等。

▲ 304鲍尔环填料的技术性能指标:

        304不锈钢金属鲍尔环填料的生产除严把原材料质量关外.重点还应控制成型过程及成型后的检验清洁工作,发现生产过程中产生的油污现象应进行清洗，达到表面无杂质和油脂，同时防止填料变形。
