金属不锈钢矩鞍环填料

铝合金矩鞍环产品︱金属矩鞍环︱铝矩鞍环填料
矩鞍环产品说明
铝合金是指使用铝合其他金属加热熔化而成，并且铝在合金中还要占有*高的比例。我

公司选用的铝合金铝含量大于等于99%，材质的屈服力、剪切力、和张力、强度提高了制

作矩鞍环的性能比。外观质量外观完好,表面平滑、完整，边边缘无毛刺、裂痕等缺陷。

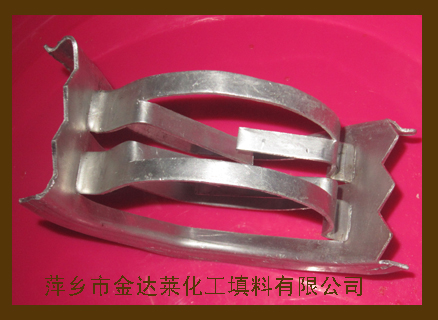

                                                                  铝矩鞍环形状图

       铝合金矩鞍环填料的主要技术特点是巧妙地结合了开孔环形填料和一般矩鞍形填料的结

构特点，既有类似于开孔圆形填料的圆环、环壁开孔和内伸和舌片，也有类似于矩鞍填料

的圆弧形通道，避免了重叠，增加了气液扰动。此外，鞍形两侧的翻边与两端下部的齿形

结构共同增加了填料间的点接触，使填料间的空隙率得以增大，液体汇聚和分散点增多。

这种填料开敞的结构使得填料的通量增大，压降降低，也有得于液体在填料表面的分布和

促进液体的表面更新，从而有利于填料的传质性能，与同样尺寸的鲍尔环填料相比，无论

是在流体力学性能上，还是在传质性能上，金属矩鞍环填料都是较优的。产品两边的翻边

结构增加了机械强度与刚度，同时由冲击制成的环形圈也对填料起了加强筋的作用，填料

的鞍形整体结构，使之较矩鞍和鲍尔环填料更高的强度。同时其堆积密度小，减少了填料

层的重量负荷，又因铝合金具有较高的耐热使用温度，耐氯气、耐酸、碱溶液腐蚀，深受

氯碱、化肥、石油、化工等行业用户喜爱。
金属不锈钢矩鞍环几何特性数据

规格	直径径高厚 mm	堆积个数 n/m³	比表面积 m²/m³	堆积重量 m²/kg	空隙率 m³/m³	干填料因子 m^-1
Φ 25	25×20×0.6	101160	185.0	460	0.96	209.1
Φ 38	38×30×0.8	24680	112.0	428	0.96	137
Φ 50	50×40×0.8	10400	74.9	319	0.96	84.8
Φ 76	76×60×1.2	3320	57.6	312	0.97	63.1

铝合金矩鞍环

铝合金矩鞍环技术参数

项目	矩鞍环
材质	铝合金
材质密度，g/cm3	2．7
使用温度, ℃	≤400
抗压强度,N/mm	≥10
特性参数
产品规格	φ25	φ38	φ50×25×2	φ76
堆积个数,只/m3	87720	38160	11310	4250
比表面积,m2/m3	171	123	79	55
空隙率,%	97.6	97.7	98.2	98.5
干填料因子, m/-1	184	132	83	58
产品执行标准	参照《不锈钢矩鞍环填料》（HG/T21554.2-95）执行

品牌：	精填
加工定制：	是
含量≥：	100 %
材质：	铝合金
密度：	2.7 g/cm3
执行质量标准：	HG/T4374-2012 金属塔填料技术条
型号：	JDL
