250AX︱500BX︱CY700︱304︱316L︱不锈钢丝网波纹填料︱金属丝网波纹填料
一、金属丝网波纹填料结构及形状特点
金属丝网波纹填料由垂直排列的波纹丝网条片组成盘状规整填料，每盘填料高度为100~300mm，波纹方向与塔轴倾角为30⁰或45⁰，相邻两片方向相反，填料盘直径比塔径小几毫米，视塔径而定，填料盘精密地装满塔截面。每盘填料外侧箍圈可以有翻边，以防壁流，上下相邻两盘旋转90⁰填。对于小塔径，填料整盘装填，直径在1.5米以上的大塔或无法兰结构的塔器，则可采用分块形式从人孔装入塔内再拼装。由于丝网填料的几何结构，形成如下特点：
1、比表面积大、孔隙率高、重量轻。500型丝网波纹填料的比表面积相当于直径50mm的金属鲍尔环的4.5倍（鲍尔环比表面积110m²/m³、密度650kg/ m³）,而密度仅为鲍尔环的40%，孔隙率高，丝网又具有强力的毛细作用使其湿润性能优良，即使喷淋密度为0.2 m³/（m^2..h）,也能达到完全湿润，因此填料效率高.
2、气相通路倾角小，有规则的气相通路，压力损失少，填料压降低。
3、径向扩散良好，气液接触充分。
二、金属丝网波纹填料技术参数

填料型号	比表面积 m²/m³	空隙率 %	理论板数 1/m	密度 Kg/m³	压力降mbar/m	水力直径 mm	F因子（m/s）(kg/m³)^0.5	液体负荷 m³/m².hr
250型（AX）	253	97	2.5-3	50-150	1.1	15	2.5~3.5	0.2-20
500型（BX）	505	95	4-5	100-295	2	7.5	2.0~2.4	0.2-20
700型（CY）	712	87	8-10	140-410	4.5-6.6	5	1.5~2.0	0.2-20

制成金属丝网波纹填料材质主要有不锈钢304、321、316、316L、磷青铜、黄铜、铝、镍等。按比表面积分为250型、500型、700型.
三、金属丝网波纹填料应用：
在三聚甲醛精制采用500Y金属丝网波纹填料塔分离三聚甲醛制品纯度达99.9%，杂技小于300PPm，提高了生产能力；在苯酚精馏塔，对苯二甲酸甲酯真空精馏塔，硝基甲苯同分异构体分离，环氧乙烷浮阀塔、精馏塔，辛醇/辛酮分离，杂醇油回收精馏塔，食用酒精溶液中甲醇的分离，甲醇精制脱醚，氟化氢、甲醇/水分离，甲醇/乙醇分离，提取异丙醇，异丁醇精制等装置中得到成功应用。使用后一致表明：产品纯度提高，收率增加，分离效率提高，经济效益显著.
四、金属丝网波纹填料堆积密度（kg/m³）

丝网规格	填料型号
丝网规格	AX 250	BX 500	CY700
0Cr18Ni11Ti (321L)：40目×0.19mm	89	178	249
0Cr18Ni11Ti (321L): 50目×0.15mm	70	140	196
0Cr18Ni11Ti (321L)：60目×0.12mm	54	108	151
0Cr18Ni11Ti (321L)：80目×0.10mm	50	100	140
黄铜：40目×0.17mm	82	163	230
黄铜：50目×0.15mm	80	160	223
黄铜：60目×0.12mm	62	123	173
黄铜：80目×0.10mm	57	115	161
Q235-AF黑铁丝网40目×0.25mm	150	295	410
Q235-AF黑铁丝网50目×0.19mm	115	228	320

五、金属丝网波纹填料包装：采用纸箱或花格木箱包装.

我公司生产的直径φ500mm*125mm 304不锈钢丝网除沫器

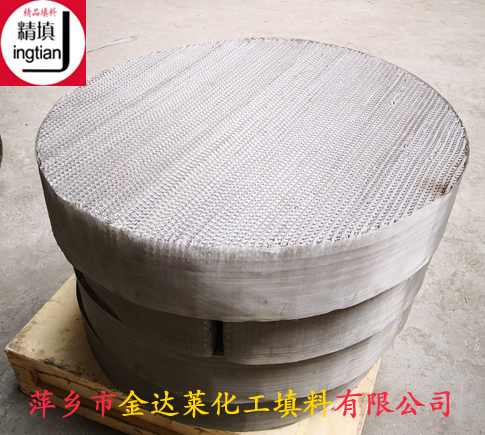

我公司生产的φ2000*150mm 316L不锈钢丝网波纹填料

金属丝网波纹填料生产现场

萍乡市金达莱化工填料有限公司位于中国化工填料之乡的江西省萍乡市安源新区工业园。公司集中本地区机械加工优势，依靠化学工程综合技术，与国内化工院校密切协作，消化吸收国内外先进填料，*生产各种型号的新型规整填料和散堆填料及塔内件，并在我国化工，石油化工、炼油、轻工、医药、冶金等行业中广泛应用。为保证产品质量，我公司生产的产品均由兰州化工设备质量监测中心进行监制。我公司在国内化工院校指导下，生产各种材质及规格型号的波纹填料，我公司生产的金属丝网波纹填料、网孔板波纹填料、金属孔板波纹填料、陶瓷孔板波纹填料、塑料孔板波纹填料、塑料丝网波纹填料均具有通量大、压降小、操作弹性大、能耗低。还可根据分离介质不同选用各种金属材料制作填料。如采用钼二钛、316L不锈钢、2205双相不锈钢、321不锈钢、铜、铝、铝合金等材质.公司生产产品现已在石油化工、精细化工、农药、香料、高碳醇、乙醇、乙二醇、三甲酯、已酸乙酯、对氯苯酚、环氧丙烷、吗啉、石油奈等分离精馏中应用，成为新型填料供应单位.
我公司与全国二十多家大专院、科研设计单位建立长期技术协作关系，可为用户进行技术咨询、中间试验、加工制造各种填料及塔内件。目前我公司生产的规整填料主要有如下系列：1、金属、塑料、陶瓷孔板波纹填料；2、金属、塑料丝网波纹填料；3、金属网孔板波纹填料（SW-1型和SW-2型）；4、金属、陶瓷、塑料三种材质的散装填料。如阶梯环、矩鞍环、鲍尔环、异鞍环、拉西环、花环、十字隔板环等；5、轻瓷规束整填料、全瓷规整填料；6、汽液分离填料、分离器波纹板填料、油水分离器填料、浅冷分离器丝网填料、三相分离器不锈钢蛇形波纹板填料等.欢迎国内外客户来人来电公司洽谈业务。联系人钟先生。手机 .

加工定制：	是
含量≥：	100 %
材质：	304 304L 321 316 316
密度：	7.93-8.03 g/cm3
执行质量标准：	HG/T21559.3
品牌：	精填
型号：	CY700 BX500 AX250
