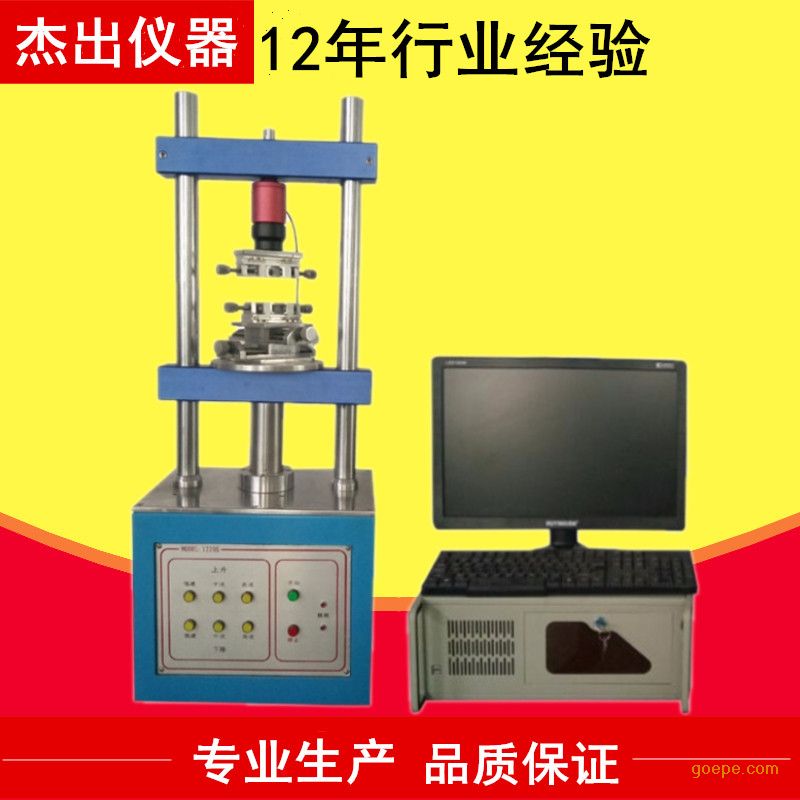

JC-1220S全自动插拔力试验机

• 　用途
  本机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全
  准确之插拔力试验，利用 Windows 视窗中文画面设定，操作简单方便，且所有资料皆可储存
  ( 试验条件、位移、曲线图、寿命曲线图、检查报表等）
  解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。
  搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制（荷重行程-阻抗曲线图）

  二、 特点
  1、 测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、
  测定总次数、暂停时间每次等候位置、空压次数等）。
  2、 可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护
  功能、可确保荷重元不致损坏。
  3、 同时显示荷重-行程曲线图及寿命曲线图。
  4、 自动荷重零点检出，并可设定原点检出荷重值。
  5、 荷重单位显示：N、lb、gf、Kgf可自由切换。
  6、 可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。
  7、 机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。
  8、 超规格值停止（于寿命测试时，测试数据超出设定上下限值时机器自动停止。
  9、 测定项目：*大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或行程之电阻值。

 搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」。


三、 测试项目
1、 连接器单孔插拔试验
2、 连接器插拔寿命试验
3、 连接器 Normal Force 测试
4、 连接器整排插拔试验
5、 连接器单Pin与塑胶保持力试验
6、 可同时与接触阻抗机连线(选购)
7、 各种压缩、拉伸破坏强度试验。
8.端子或连接器阻抗
四、 技术参数
1、 测定*大荷重：50Kg，20Kg，5Kg，2Kg
2、 *小分解能力：0.001Kg或1g
3、 *大测定高度：150mm
4、 *小微调距离：0.01mm
5、 测定速度范围：0-200mm/min
6、 X轴移动范围：0-75mm
7、 Y轴移动范围：0-75mm
8、 传动机构：丝杆传动
9、 驱动马达：伺服马达
10、 外观尺寸：360×260×940mm
11、 重量：约60Kg
12、 电源：220V/50Hz

五、 测试报表输出
1、 荷重-行程曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印；
2、 插拔荷重 - 行程曲线图：可直接显示并储存每次测试之位移与力量值变化；
( X 轴代表行程，Y 轴代表力量）
每一测量图形皆可追踪轨迹，判定每一测定点对应之荷重及行程值，
*小解析度 0.01mm；
曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置 N 个曲线图；
卷轴式曲线图显示，可任意浏览曲线图；
同时显示荷重-行程曲线图及寿命曲线图。
3、 测试报表
报表抬头内容可随时修改；
报表上可显示每条曲线之*大值、*小值、平均值；
报表上可显示测试上、下限之规格线；
可设定同时显示多组寿命曲线图。
测试报表自动产生（A4 规格），并可转档输出（Excel）或通过网络直接输出；
自动计算*大值、*小值、平均值、差值、标准差等；
可输入测试上、下限值，超出规格自动判定 OK 或 NG。

六、 标准配置
1、 主机一台
2、 多功能夹具及夹嘴一套
3、 整排插拔用自动求心装置一套
4、 Normal Force 专用治具一套
5、 插拔力试验机说明书一本
6、 软件使用说明书一本
