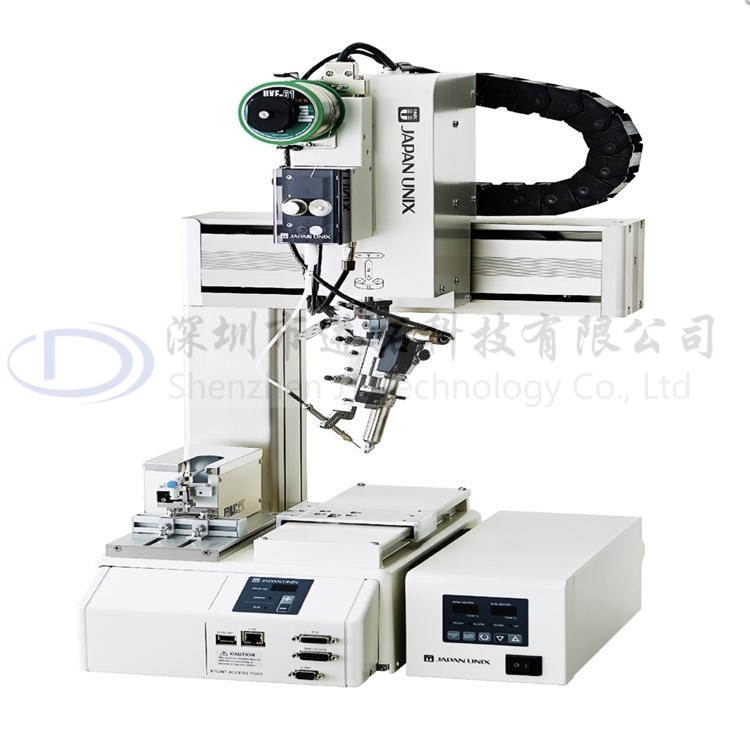

JAPAN UNIX-DF系列焊锡机，DF焊锡机



产品详细介绍

JAPAN UNIX-DF系列焊锡机，UNIX DF焊锡机器 代理JAPAN UNIX焊锡机

工业 4.0 与 loT. 版本的新一代桌面锡焊机器人

UNIX-DF 系列对其网络功能及运转节拍的节约方面进行了强化。



根据 基板大小,划分了3种型号。这些型号的锡焊机器人都也可用于激光锡焊。

它可以连接至网络，可显示每次锡焊的过程与结果。附加的2个轴可以改进穿透角度或旋转基板，这使得锡焊复杂困难的部分也从现在起成为了可能。

UNIX-DF204S压缩型



·工作台： 200毫米×210毫米



·新型加热器



·局域网 (以太网), COM 端口



·X,Y轴：900毫米/秒



·Z轴：400毫米/秒



·独立锡焊控制器



UNIX-DF304S中型



·工作台：300毫米×275毫米



·新型加热器



·局域网 (以太网), COM 端口



·X,Y轴：600毫米/秒



·Z轴：250毫米/秒



·内置锡焊控制器



UNIX-DF404S宽型



·工作台： 400毫米×365毫米



·支持M型基板



·新型加热器



·局域网 (以太网), COM 端口



·X,Y轴：900毫米/秒



·Z轴：400毫米/秒



·内置锡焊控制器





JAPAN UNIX-DF系列焊锡机，UNIX DF焊锡机器 代理JAPAN UNIX焊锡机

特点

·新型加热器改进了加热与锡焊两部分的装置。



·通过提高刚性与处理速度改善生产效率



·实时连接网络并显示锡焊作业运行过程



·两个附加轴可以更加简单的锡焊复杂形状的基板及部品。



·完全对应激光锡焊系统。



激光锡焊规格说明

UNIX-DF203L



UNIX-DF303L



UNIX-DF403L



JAPAN UNIX-DF系列焊锡机，UNIX DF焊锡机器 代理JAPAN UNIX焊锡机

实现 1）工业4.0版本的网络功能的强化

工厂网络连接,流程可视化的实现。

*工场网络与 DF 系列之间的关系

PLC、局域网与HUBS由客户准备。

·支持通过局域网或COM端口导出数据并进行外部过程控制。



·



·实时监控温度实时图表、运行情况与报错数据等提高产品合格率。



·锡焊机器人可以通过连接PLC用控制指令进行控制。



JAPAN UNIX-DF系列焊锡机，UNIX DF焊锡机器 代理JAPAN UNIX焊锡机

实现 2）3D锡焊与MID（模塑互联装置）

两个附加轴使得锡焊复杂基板时也能够简单对应。

*可以追加两个附加轴至加工对象物区域。

·标准品为4轴，可以选配追加2轴，*多可控制6轴。



·外部关联设备可以使用锡焊机器人本身的操作系统统一进行控制。



·可进行各种动作，包括部件旋转、基板反转、角度倾斜、圆柱形部件旋转、电缆压制等。



·节省空间，简单设置。



JAPAN UNIX-DF系列实现 3）新型加热器大大改进了生产效率。

准确度更高，温度安定性更高。

·通过在锡焊头尖端放置热传感器，大大改善了温度计量的准确度。



·温度回复更快，生产效率更高。



·加热器与锡焊头为分别单体，可独立替换。



·防错机构能够防止焊头安装方向的错误。



开关盒更易于切换程序

*中间的开关可以迅速更改程序。

·开关盒设置选择按钮



·可以简单选择并执行任意程序（2ch）



JAPAN UNIX-DF系列焊锡机，UNIX DF焊锡机器 代理JAPAN UNIX焊锡机

实现 4)工业4.0 版本的各锡焊过程的数据管理*

通过连接DF显示器软件，实现各过程的可视化。例如可将温度,程序运行情况等转化为可视化,形象化的数字数据。

例如，观察锡焊过程中的温度变化,如果发生了非常规的温度变化或程序错误,它将捕捉到这些非常规的变化并通知错误。

并且，该系统在连接至互联网或内联网的情况下,可以通知错误并发送**告邮件至预先注册的邮箱地址。这样的实时监控可以让您立即对错误与缺陷作出反应。

所有数据都能以 CSV 格式导出。各过程的各运行操作日志数据可以用于**并探索改进生产,工作效率的方法。



• UNIX-DF204S压缩型



  • ?9?9工作台： 200毫米×210毫米



  • ?9?9新型加热器



  • ?9?9局域网 （以太网), COM 端口



  • ?9?9X,Y轴：900毫米/秒



  • ?9?9Z轴：400毫米/秒



  • ?9?9独立锡焊控制器



• UNIX-DF304S中型



  • ?9?9工作台：300毫米×275毫米



  • ?9?9新型加热器



  • ?9?9局域网 (以太网), COM 端口



  • ?9?9X,Y轴：600毫米/秒



  • ?9?9Z轴：250毫米/秒



  • ?9?9内置锡焊控制器



• UNIX-DF404S宽型



  • ?9?9工作台： 400毫米×365毫米



  • ?9?9支持M型基板



  • ?9?9新型加热器



  • ?9?9局域网 (以太网), COM 端口



  • ?9?9X,Y轴：900毫米/秒



  • ?9?9Z轴：400毫米/秒



  • ?9?9内置锡焊控制器
