华登电子雨滴谱仪-高精度降雨探测设备Raindrop-2
价格电议,您可以向供应商询价得到该产品价格
山东济南
济南华登电子科技有限公司
免费会员 | 已传执照
相似推荐
  • 图文详情
  • 产品参数

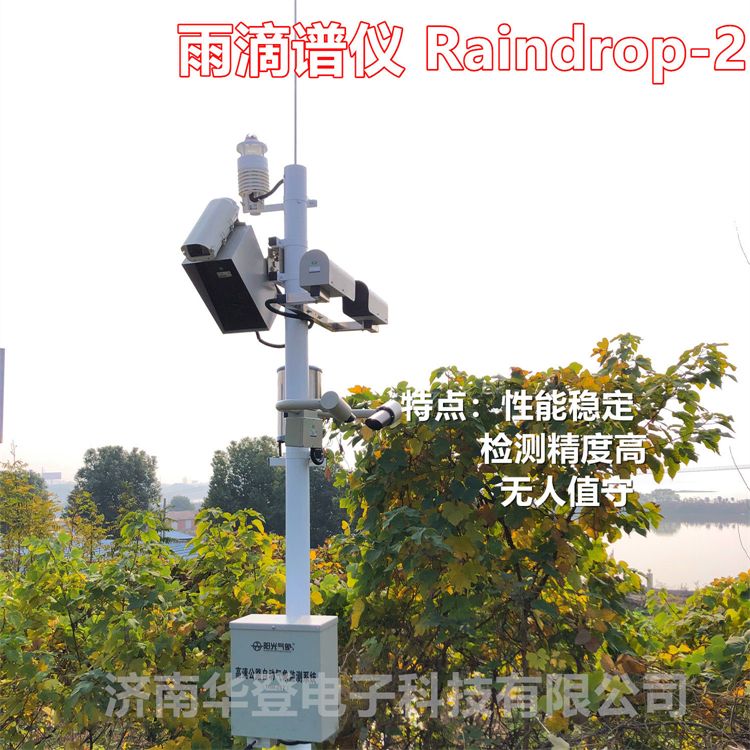

雨滴谱仪Raindrop-2
一、产品概述：
Raindrop-2 雨滴谱仪是山东齐农信息科技有限公司自主研发的国产化高精度降雨探测设备，可以识别各种雨及雪的状态,超越了传统的雨量仪器,满足对雨雪的精密观测,其采用高精度激光技术，实现对降雨.降雪及冰雹的高精度探测，是目前国际上高-端的天气现象探测设备, 其技术达到了国-际-先-进水平. 是按照国际气象WMO组织气象观测标准设计、生产的标准产品, 具有性能稳定，检测精度高，无人值守等特点，可满足专-业气象观测的业务要求。可测量的降水类型如下：毛毛雨、阵雨、雨、雨夹雪、雪、雪粒、冻雨、冰雹等所有的天气现象指标。
广泛应用于 :气象、道路交通、城市环境、农业、林业、水利等领域。
二、技术指标：
光学传感器：激光二极管，波长780nm，0.5mW输出
测量区域：180×30 mm （54 cm2）
测量量程：粒子直径0.2~5 mm（液态降水）、 0.2~25 mm（固态降水）；粒子速度0.2~20 m/s
粒径分类：32 个粒径级别和32个速度级别
降水类型识别：8种，包括毛毛雨、小雨/ 雨、雨、雨加雪、雪、米雪、冻雨、冰雹。
降水类型识别准确率：冻雨、雨、冰雹、雪的自动识别准确率大于人工专-业观测准确率的97%
报告输出：降水类型，根据WMO 4688/4677( SYNOP) 4678 (METAR) 和NWS 代码表
测雨强度：0.001 ~ 1200mm/h
雨量精度：±5%（液态降水）/ ±20%（固态降水）
冲击动量：0.001~30KJ
能见度：100~5000m ±10%
雷达反射率：Z： 9.9~99 dBz ±20%
测量间隔：10秒~60分钟
电源供电：10~28VDC, 电池保护，软件控制加热装置的开关
自动调节防冻加热装置（结冰或雪累积）（12/24 VDC）
功耗：1.5W(60mA@24VDC)，瞬间加热时50/100W(4A@12/24 VDC)
过载保护： EN61000-4-2/4/5/6（4kV 且 10V/m），集成电源和电线
接口（可配置）：RS485、SDI 12、脉冲输出、USB2.0（配置和维护）
材质：防侵蚀铝合金
尺寸：L750mm×H175mm×W250mm
重量：约10kg
环境条件：温度范围 -40℃~+70℃；湿度范围0~100-%相对湿度
防护等级：IP 65，传感器密封部件为IP67
安装：装在管径为 63mm 的钢管上

三、依据降水代码定义降水类型
通过对降水粒子的分类，计算出了降雨强度。根据测量范围内粒子的数量和降水强度R（mm/h，等量液态水）来判断降水类型。
C.1 根据SYNOP 编制的降水代码
降水代码的定义如下：
Ø  SYNOP wawa 4680
Ø  SYNOP ww 4677
降水类型   Tab.4680   4677
    00 00

毛毛雨
强度 降水强度 [毫米/小时] 4680 4677
小 ≤ 0.2 51 51
中 0.2 … 0.5 52 53
大 ≥ 0.5 53 55

阵雨
强度 降水强度 [毫米/小时] 4680 4677
小 ≤ 0.2 57 58
中 0.2 … 0.5 58 59
大 ≥ 0.5 58 59

雨
强度 降水强度 [毫米/小时] 4680 4677
小 ≤ 0.2 61 61
中 0.2 … 4.0 62 63
大 ≥ 4.0 63 65

雨夹雪
强度 降水强度 [毫米/小时] 4680 4677
小 ≤ 0.5 67 68
中 > 0.5 68 69

雪
强度 降水强度 [毫米/小时] 4680 4677
小 ≤ 0.5 71 71
中 0.5 … 4.0 72 73
大 ≥ 4.0 73 75

雪粒
强度 降水强度 [毫米/小时] 4680 4677
小 ≤ 0.5 77 77
中 0.5 … 4.0 77 77
大 ≥ 4.0 77 77


冻雨
强度 降水强度 [毫米/小时] 4680 4677
小 ≤ 0.4 87 87
中 > 0.4 88 88

冰雹
强度 降水强度 [毫米/小时] 4680 4677
小 ≤ 7.5 89 89
中 > 7.5 89 90

C.2 根据NWS 和METAR/SPECI w’w’编制的降水代码

降水代码的定义如下：
Ø NWS（美国气-象-局）
Ø METAR/SPECI w’w’ 4678
降水类型   NWS 4678代码
    C NP

毛毛雨
强度 降水强度 [毫米/小时] NWS 4678代码
小 ≤ 0.2 L– –DZ
中 0.2 … 0.5 L DZ
大 ≥ 0.5 L+ +DZ

小雨
强度 降水强度 [毫米/小时] NWS 4678代码
小 ≤ 0.2 RL– –RADZ
中 0.2 … 0.5 RL RADZ
大 ≥ 0.5 RL+ +RADZ

雨
强度 降水强度 [毫米/小时] NWS 4678代码
小 ≤ 0.2 R– –RA
中 0.2 … 7.5 R RA
大 ≥ 7.5 R+ +RA

雨、雨夹雪
强度 降水强度 [毫米/小时] NWS 4678代码
小 ≤ 0.5 RLS– –RASN
中 ＞0.5 RLS RASN
大   RLS+ +RASN

雪
强度 降水强度 [毫米/小时] NWS 4678代码
小 ≤ 0.5 S– –SN
中 0.2 … 2.5 S SN
大 ≥ 2.5 S+ +SN

雪粒
强度 降水强度 [毫米/小时] NWS 4678代码
小 ≤ 0.5 SG –SG
中 0.2 … 4.0 SG SG
大 ≥ 4.0 SG + +SG

冻雨
强度 降水强度 [毫米/小时] NWS 4678代码
小 ≤ 0.4 SP –GS
中 ＞0.4 SP GS
大   SP +GS

冰雹
强度 降水强度 [毫米/小时] NWS 4678代码
小 ≤ 7.5 A GR
中 ≥ 7.5 A GR
品牌：华登电子
型号：Raindrop-2
加工定制：否
外形尺寸：L750mm×H175mm×W250mm mm
重量：10 ㎏
用途：识别各种雨及雪的状态
生产厂家：济南华登电子科技有限公司
