手持式三维激光扫描仪HandyScan700




手持式三维激光扫描仪HandyScan700，基于现实的数字对象以及3D打印越来越受到关注，无论是视觉效果工作室，还是游戏工作室，抑或是想将艺术品以数码形式保存的博物馆，都在期待着这方面的技术革新。Creaform公司正是看到了这一商机，推出了名为“Go!SCAN 3D”的三维扫描设备。




Go!SCAN 3D扫描仪的重量仅为1.1公斤，能用单手轻松握住。Creaform公司总部位于加拿大魁北克省，在美国、法国、德国、中国、日本和印度设有办事处。据称，Go!SCAN 3D的扫描速度相当于其他竞争对手的10倍。



Go!SCAN 3D扫描仪可用于保存珍贵的建筑遗产。这款设备大小与无绳电钻相当，安装有环绕着白色LED灯的摄像头，任何人无需经验都可以扣动开关对物体表面进行扫描。

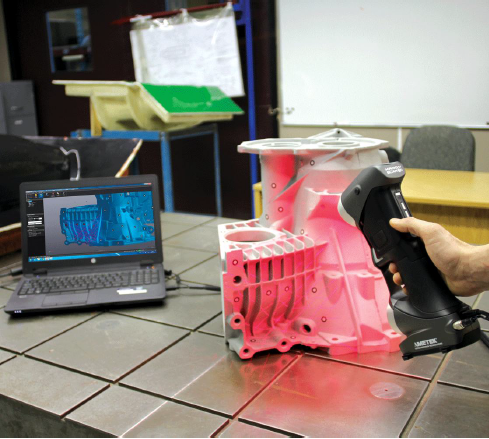

手持式三维激光扫描仪HandyScan700，该扫描仪能根据物体的几何形状，有无定位目标点均可扫描。扫描获得的图像可以通过Creaform的软件进行分析，生成精度达0.1毫米的三维几何图像。



Go!SCAN 3D扫描仪是一个轻便的单体设备。毫无疑问，拥有一台这样的三维激光扫描仪将是一件很酷的事情，如果能连接上3D打印机就更棒了!



便携式 3D 扫描仪：HandySCAN 3D



HandySCAN 3D™ 新一代手持式扫描仪经过优化，可满足产品开发和设计*人员的需求，为其提供***有效、***可靠的方法来采集物体的 3D 测量数据。



Creaform 的旗舰型计量级扫描仪完全经过重新设计，同时保留了其核心资产价值。 它们现在具有更高的便携性，可更快速地完成准确、高分辨率的 3D 扫描，同时延续了使用超级简便的特点。 它们的真正便携性改变了游戏规则，引领了 3D 扫描市场的整体新趋势。



准确性与便携性结合，鱼与熊掌可兼得。 以下介绍 HandySCAN 3D 激光扫描仪：



新增功能



• 比上一代产品快 25 倍
• 精度提高了 40%
• 改善了人体工程学设计:
  • 面积缩小了 50%
  • 重量减轻 35%
  • 自由移动性更高
  • 多功能按钮使软件互动更为轻松
  •



TRUaccuracy: 实际操作条件下的精确测量



• 计量级测量：高达 0.030 毫米的精度，高达 0.050 毫米的分辨率，具有极高的可重复性和可追踪的证明。
• 实际操作条件下的高精确性：无论环境条件、部件设置和用户情况如何，都能实现高精确性。
• 无需固定安装：使用光学反射靶来形成锁定至部件自身的参考系统，使用户可以在扫描期间按自己需要的方式移动物体（动态参考）。 而且周围环境的变化丝毫不会影响数据采集质量和精度。
• 自定位：HandySCAN 3D 扫描仪是一个数据采集系统，也是其自身的定位系统。 这意味着无需配备外部跟踪或定位设备。 它使用三角测量法来实时确定自身与被扫描部件的相对位置。
• 可靠：所有工作条件或环境下持续稳定且可重复的结果。
• 按需用户校准：用户可以按照所需的频率对扫描仪进行校准（每天或者在每个新的扫描开始之前）。 校准只需花费 2 分钟左右的时间，而且它可以确保***佳工作状态。



TRUportability: 随时随地享有 3D 扫描



• 独立设备：无需外部定位系统，也无需使用测量臂、三角架或夹具。
• 便携式扫描：可以带到各个地点，并且可以在内部或现场使用。
• 轻巧：重量不到 1 千克。
• 便携：可装入随身携带的手提箱。
• 可在狭小空间内轻松使用：这一点得益于其小巧的尺寸和灵活的基准距离。



速度: 从实际物体到您的设计或检查工作流的的***快途径



• 市场上***快速的 3D 扫描仪：比上一代产品快 25 倍。
• 所有激光扫描仪中***高的测量速率：480000 次测量/秒。
• 自动网格输出：完成采集之后，即可获得随时可用的文件。
• 快速工作流整合：能够将可用扫描文件导入至 RE/CAD 软件，无需进行后期处理。



TRUsimplicity: 超级简单的 3D 扫描流程



• 用户友好：无论用户的经验水平如何，都能在极短时间内学习掌握。
• 快速安装：能在 2 分钟内启动并运行。
• 直接网格输出：无需执行复杂的对齐或点云处理。
• 实时可视化：可以在计算机屏幕上看到自己正在执行的操作，以及还需要执行哪些操作。
• 多功能：几乎无限制的 3D 扫描 – 不受部件尺寸大小、复杂程度、原料材质或颜色的影响。



VXelements：Creaform 的 3D 软件平台



HandySCAN 3D 扫描仪随附 Vxelements软件，这是一款全集成的 3D 数据采集软件平台，可以为其整个 3D 扫描和测量技术系列提供支持。 它将所有基本要素和工具都融入到一个用户友好、简便且流畅的工作环境中。 其实时可视化功能带来了简单而又令人愉快的体验。



完成数据采集步骤之后即可自动创建并提供优化扫描文件，从而能大大地缩短您的组件检查或设计过程。



VXscan：扫描软件模块



VXscan 专门用于采集和优化 3D 扫描数据。 除了能够为这些特定的任务提供高性能外，它还具有简单易用和用户友好的特点，足以满足任何知识水平的用户需要。



• 用户友好界面：VXelements 的设计可实现功能强大且简单的流程，从而在基本核心上简化整个扫描过程。
• 表面优化算法：可避免创建多个扫描层并确保更准确的网格，且无需任何后处理。
• 直接网格输出：完成采集之后，即可导出所有标准格式的优化网格。 无需执行复杂的对齐或点云处理。
• 扫描分辨率并无限制：只需输入分辨率值，不受扫描物体尺寸的影响。 扫描前后可随时更改分辨率。
• 实时可视化：扫描物体的同时，用户就可以查看 3D 表面。
• 扫描结果增强：补洞、智能提取、边界过滤器等等。



VXmodel：扫描至 CAD 软件模块



VXmodel 是一款后期处理软件，它可以直接集成到 VXelements 中，并且完全允许在任何 CAD 或 3D 打印软件中直接使用完成的 3D 扫描数据。 VXmodel 提供了***简便快捷的途径，可将数据从 3D 扫描传送至 CAD 或附加制造工作流。

便携式 3D 扫描仪：HandySCAN700 HandySCAN300  3D



准确性与便携性结合，鱼与熊掌可兼得。 以下介绍  HandySCAN700 HandySCAN300 3D 激光扫描仪：





优势：

新增功能

TRUaccuracy: 实际操作条件下的精确测量

TRUportability: 随时随地享有 3D 扫描

• 独立设备：无需外部定位系统，也无需使用测量臂、三角架或夹具。
• 便携式扫描：可以带到各个地点，并且可以在内部或现场使用。
• 轻巧：重量不到 1 千克。
• 便携：可装入随身携带的手提箱。
• 可在狭小空间内轻松使用：这一点得益于其小巧的尺寸和灵活的基准距离。

速度:从实际物体到您的设计或检查工作流的的***快途径

• 市场上***快速的 3D 扫描仪：比上一代产品快 25 倍。
• 所有激光扫描仪中***高的测量速率：480,000 次测量/秒。
• 自动网格输出：完成采集之后，即可获得随时可用的文件。
• 快速工作流整合：能够将可用扫描文件导入至 RE/CAD 软件，无需进行后期处理。

TRUsimplicity: 超级简单的 3D 扫描流程

• 用户友好：无论用户的经验水平如何，都能在极短时间内学习掌握。
• 快速安装：能在 2 分钟内启动并运行。
• 直接网格输出：无需执行复杂的对齐或点云处理。
• 实时可视化：可以在计算机屏幕上看到自己正在执行的操作，以及还需要执行哪些操作。
• 多功能：几乎无限制的 3D 扫描 – 不受部件尺寸大小、复杂程度、原料材质或颜色的影响。



软件：

VXelements：Creaform 的 3D 软件平台

HandySCAN 3D 扫描仪随附 Vxelements软件，这是一款全集成的 3D 数据采集软件平台，可以为其整个 3D 扫描和测量技术系列提供支持。 它将所有基本要素和工具都融入到一个用户友好、简便且流畅的工作环境中。 其实时可视化功能带来了简单而又令人愉快的体验。



完成数据采集步骤之后即可自动创建并提供优化扫描文件，从而能大大地缩短您的组件检查或设计过程。



VXscan：扫描软件模块

VXscan 专门用于采集和优化3D 扫描数据。 除了能够为这些特定的任务提供高性能外，它还具有简单易用和用户友好的特点，足以满足任何知识水平的用户需要。



• 用户友好界面：VXelements 的设计可实现功能强大且简单的流程，从而在基本核心上简化整个扫描过程。
• 表面优化算法：可避免创建多个扫描层并确保更准确的网格，且无需任何后处理。
• 直接网格输出：完成采集之后，即可导出所有标准格式的优化网格。 无需执行复杂的对齐或点云处理。
• 扫描分辨率并无限制：只需输入分辨率值，不受扫描物体尺寸的影响。 扫描前后可随时更改分辨率。
• 实时可视化：扫描物体的同时，用户就可以查看 3D 表面。
• 扫描结果增强：补洞、智能提取、边界过滤器等等。

VXmodel：扫描至 CAD 软件模块

VXmodel是一款后期处理软件，它可以直接集成到 VXelements 中，并且完全允许在任何 CAD 或 3D 打印软件中直接使用完成的 3D 扫描数据。 VXmodel 提供了***简便快捷的途径，可将数据从 3D 扫描传送至 CAD 或附加制造工作流。

VXremote：远程访问软件应用程序

VXremote 允许快速、简便地远程访问 VXelements，从而提高现场的工作效率。 它可以快速激活和设置，无需安装或维护硬件或服务器。 轻动指尖即可掌握所有数据采集功能... 只有 Creaform 认证加固型平板电脑才能使用此功能！



兼容软件

• 3D Systems(Geomagic® Solutions)
• InnovMetric 软件(PolyWorks)
• Dassault Systèmes（CATIA V5 和 SolidWorks）
• PTC (Pro/ENGINEER)
• Siemens（NX 和 Solid Edge）
• Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）



应用：

HandySCAN 3D 扫描仪：产品使用的整个生命周期，都能成为您的***佳助手



 概念

要求和规格	概念与设计	概念原型设计



l要求和规格竞争产品分析 l产品或相关零部件的测量 l售后市场的零件或定制零件的测量

l概念设计粘土模型测量/逆向工程 l虚拟模型与实物模型测绘/逆向工程 l造型及美学设计

l概念原型设计修改后原型生成CAD 文件 l形面分析、概念/原型的验证 l人体工程学原型设计

设计

CAD 设计	成型技术	测试、仿真和分析



l3D 扫描至 CAD l逆向工程（局部设计） l包装设计

l成型技术快速原型设计/制造      l将原型修改生成 CAD 文件      l原型检测

l测试、仿真和分析有限元分析 (FEA)   l干涉分析   l变形、几何形状分析



制造

工装设计	装配/生产	质量控制

l工装设计模具、夹具、和模型的   逆向工程 l更新 CAD 文件以反映工工装的   检测 l工装验证/检测

l装配/生产虚拟装配 l工具/机器人路径编程 l加工前部件评估

l质量控制初样检测 (FAI) l部件到 CAD 检测 l供应商质量检测



维修

文档	维护、修理和检修 (MRO)	更换/回收

l部件/工具的完工存档 l营销演示、3D 培训系统、严肃游戏 l数字化归档

l磨损分析 l自定义维修/修改 l维护前的部件/工具完工文档

l开发更换/修复部件的逆向工程 l复杂装配体的拆卸/拆解计划



其他应用

• 博物馆学
• 遗产保护
• 修复
• 数字化归档
• 研究用 3D 扫描
• 分析和发布
• 多媒体
• 娱乐
• 计算机图形和特效



HandySCAN700 HandySCAN300适用行业：



l 航空航天

l 汽车/运输

l 消费品

l 重工业

l 制造

l 发电业

l 研究与教育

l 其他



HandySCAN700 HandySCAN300技术规格：

Handyscan 3D 手持式 3D 扫描仪



	HandySCAN 300™	HandySCAN 700™
重量	0.85 千克
尺寸	122 x 77 x 294 毫米
测量速率	205,000 次测量/秒	480,000 次测量/秒
扫描区域	225 毫米 x 250 毫米	275 毫米 x 250 毫米
光源	3 束交叉激光线	7 束交叉激光线（+1 额外一束）
激光类别	II（人眼安全）
分辨率	0.100 毫米	0.050 毫米
精度	***高 0.040 毫米	***高 0.030 毫米
体积精度*	0.020 毫米 + 0.100 毫米/米	0.020 毫米  + 0.060 毫米/米
体积精度（结合 MaxSHOT 3D）*	0.020 毫米 + 0.025 毫米/米
基准距	300 毫米
景深	250 mm
部件尺寸范围 （建议）	0.1 – 4 米
软件	VXelements
输出格式	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr
兼容软件	3D Systems (Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes（CATIA V5 和 SolidWorks）、PTC (Pro/ENGINEER)、Siemens（NX 和 Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）。
连接标准	1 X USB 3.0
操作温度范围	0-40 °C
操作湿度范围（非冷凝）	10-90%

*根据 ISO 10360 标准，体积精度被定义为独立于尺寸的值。
