嘉银机械手多管路分气排气路分配器/分离阀
是专为工业自动化设备设计的气动连接配件，采用模块化设计理念，提供1进4出、1进6出、1进8出等多种规格配置。该产品通过内部精密的流道系统与阀门矩阵，将单一气源准确分配到多个输出支路，实现气体的集中管理和有效分配，广泛应用于机械手、自动化生产线等气动控制系统。



产品规格型号

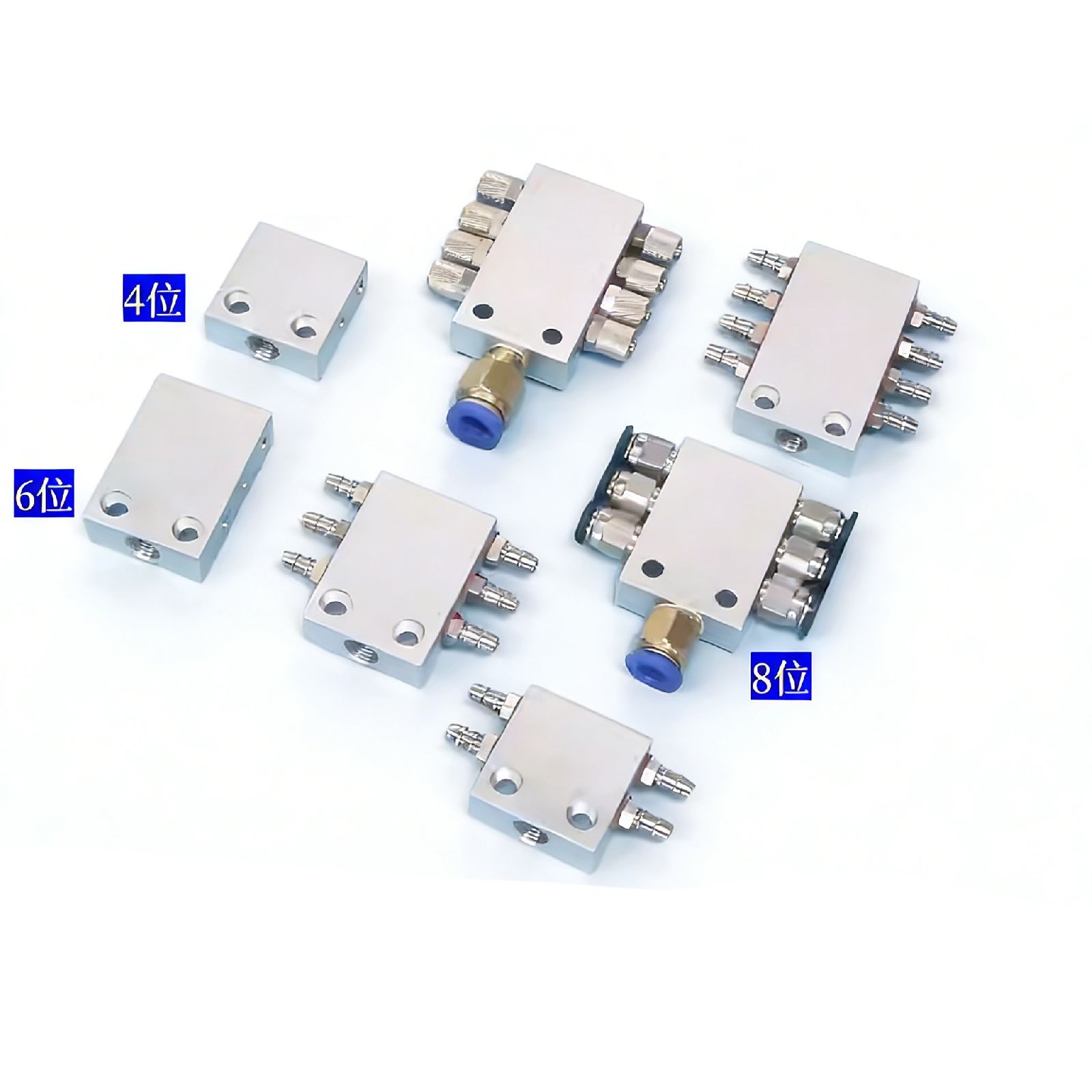

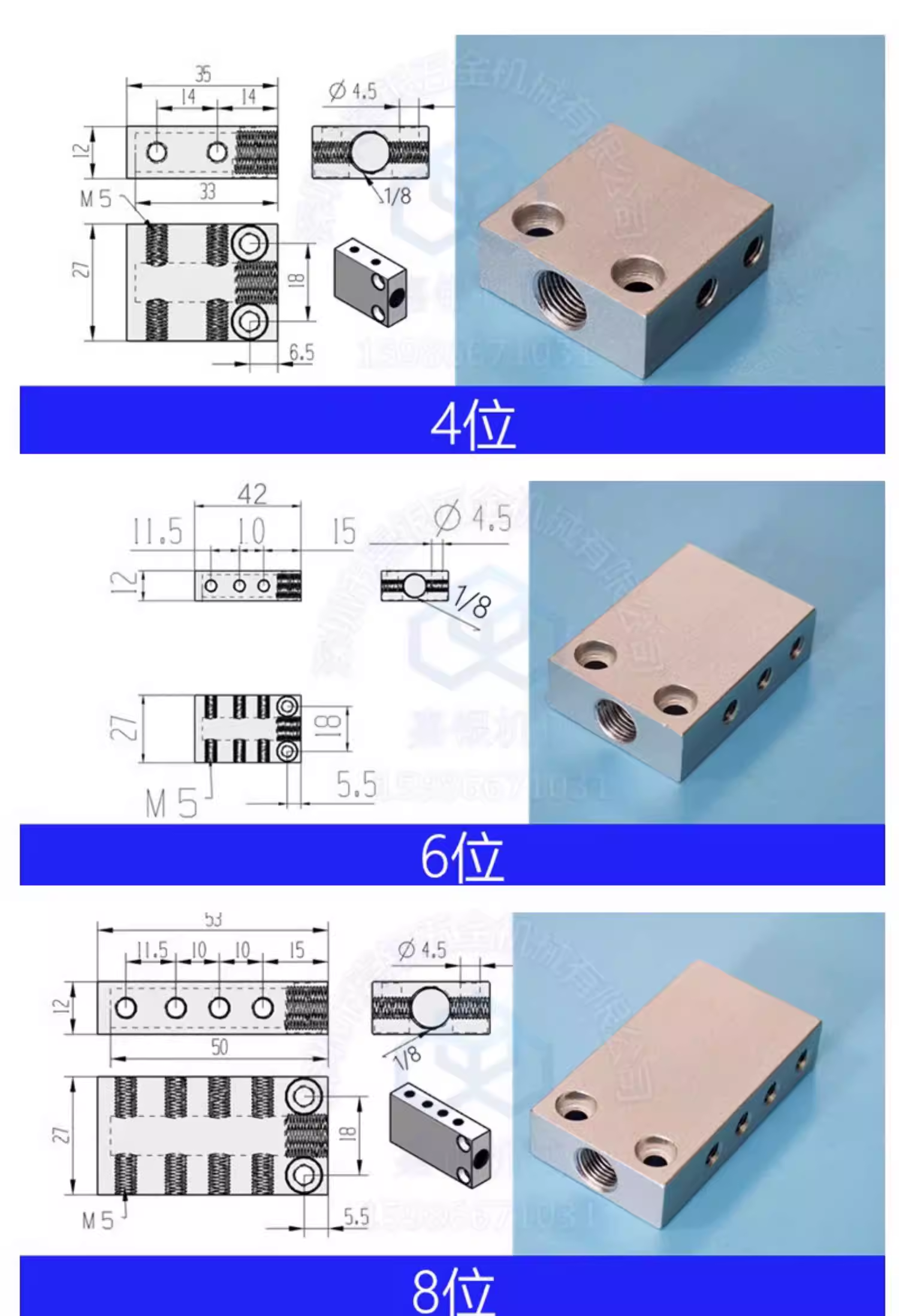

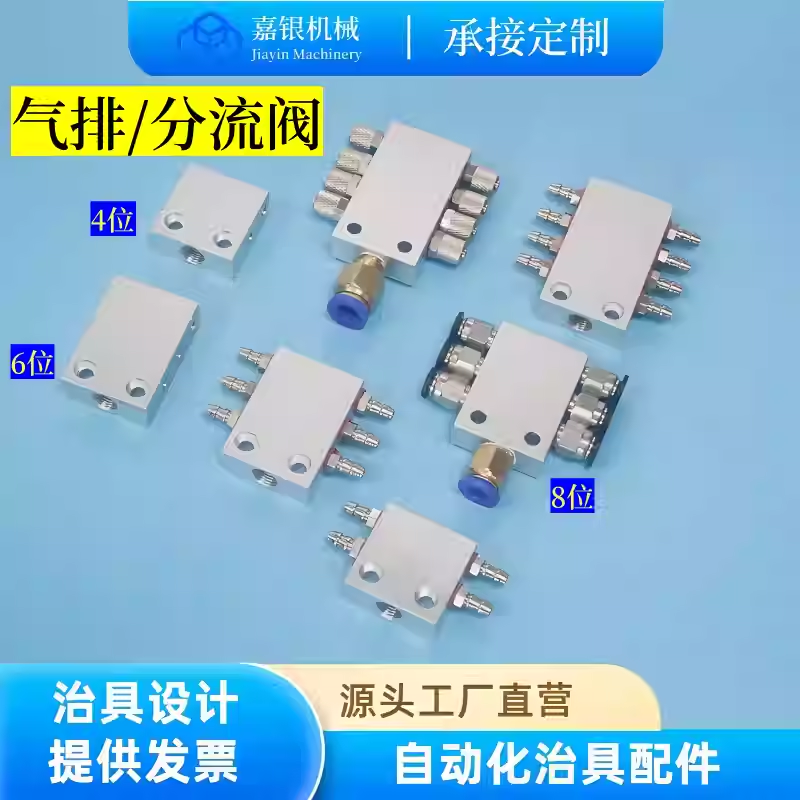

主要规格系列

• 1进4出：4位气排，适用于中等规模气动系统

• 1进6出：6位气排，适用于多设备气动控制

• 1进8出：8位气排，适用于大型自动化系统

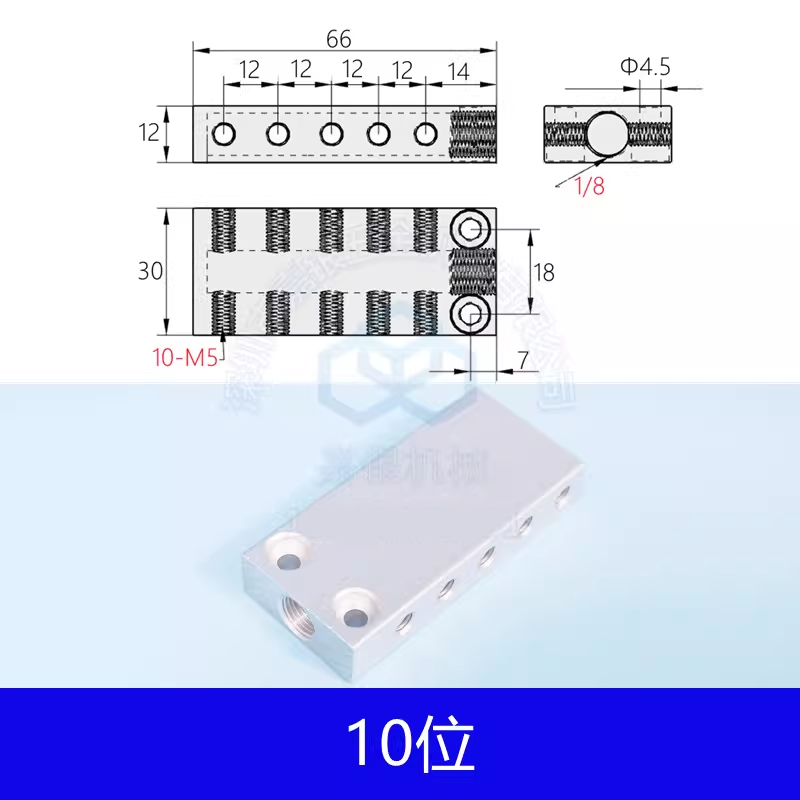

• 扩展型号：还提供1进10出、1进12出、1进14出、1进16出等更多输出口配置

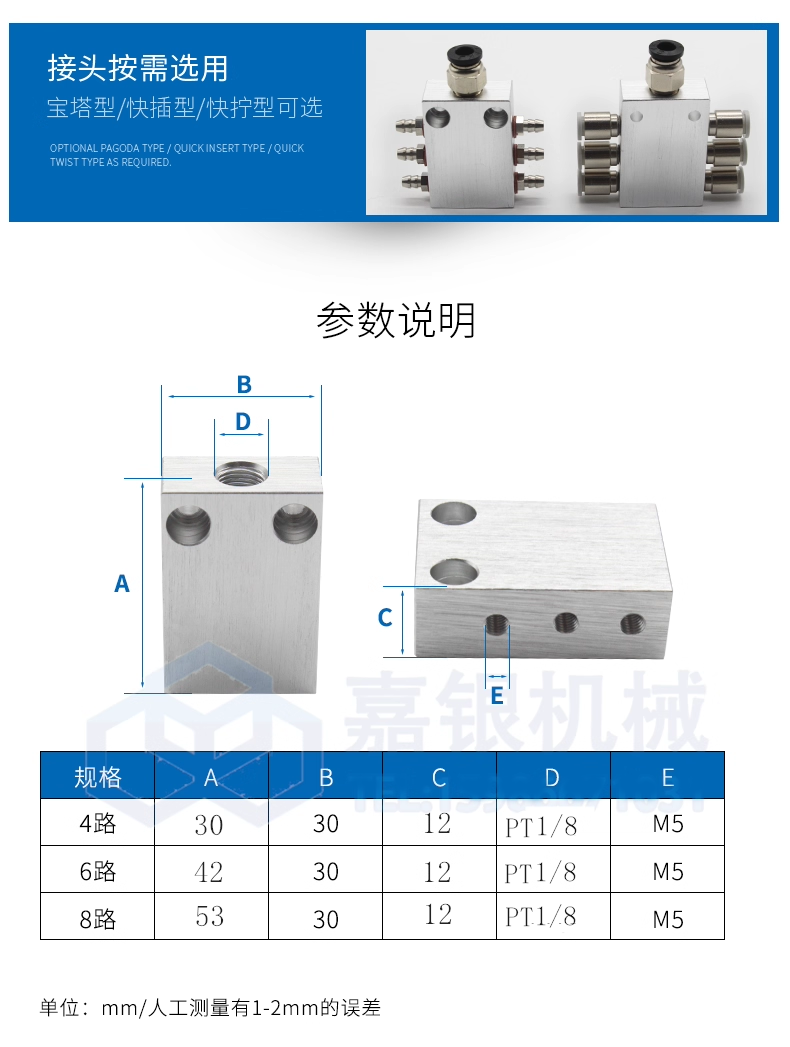

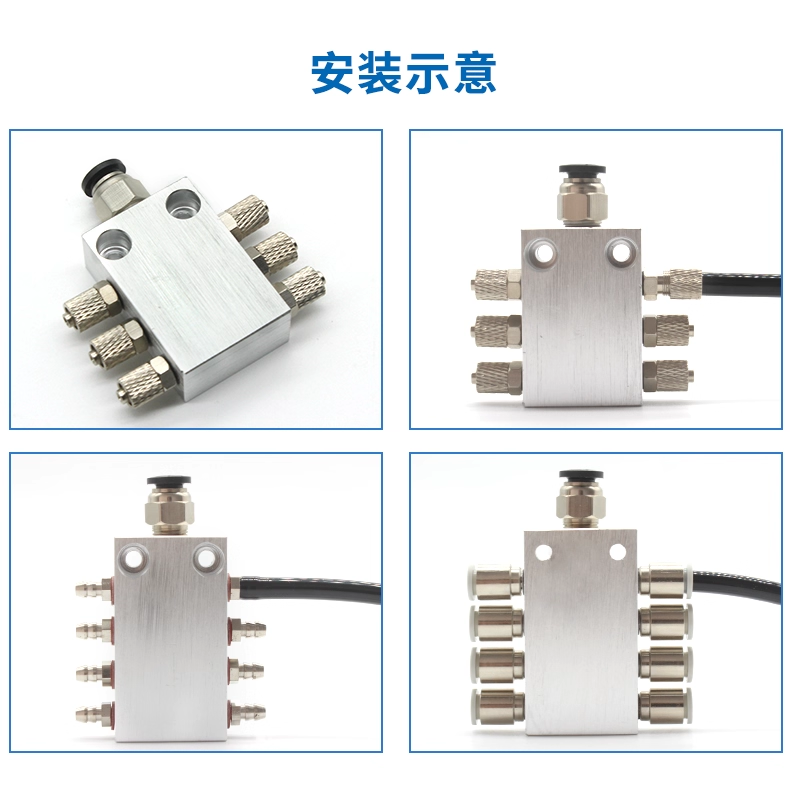

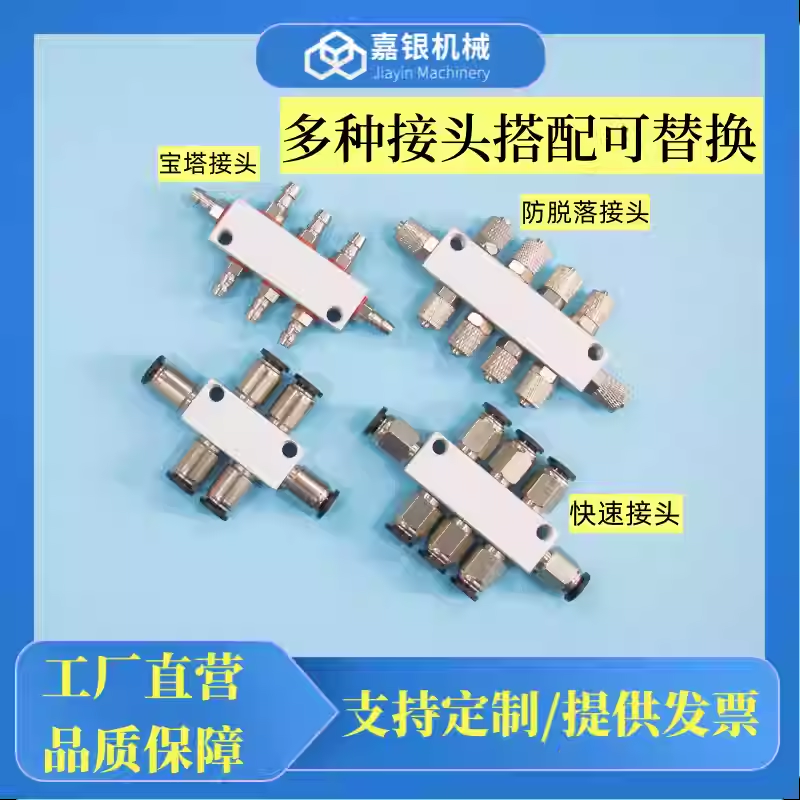

接口类型选择

• 宝塔型接头：M5-4（接4mm气管）、M5-6（接6mm气管）

• 快换接头：快速插拔式设计，便于安装维护

• 快拧接头：螺纹连接方式，密封性能更好

产品特点

1. 高精度分配控制

产品采用精密加工工艺，内部流道系统设计科学，能够确保气体在各输出支路间均匀分配，避免气压不均导致的设备异常。每个输出支路均可独立调节压力和流量参数，满足不同设备的个性化需求。

2. 优良密封性能

采用优质密封圈和精密螺纹设计，工作压力可达0-1MPa，确保连接处气密性良好，防止气体泄漏。表面采用镀镍等处理工艺，具有良好的耐腐蚀性能，适用于各种工业环境。

3. 模块化设计

产品采用模块化设计理念，用户可根据实际需求选择不同数量的输出端口，灵活组合。接口采用工业标准，安装简便，即接即用。紧凑的外形设计使设备能够适应不同的安装空间。

4. 材质优良

主体结构选用铝合金或不锈钢等高强度材料，具有良好的耐腐蚀性和机械强度。关键部件如球阀采用不锈钢材质，赋予了设备极长的使用寿命和优异的耐腐蚀性。

5. 操作简便

配备清晰直观的压力表显示和人性化的调节手柄，使得日常操作、监控和维护都变得异常轻松。球阀手柄位置可根据实际使用情况进行调整，维护方便。

工作原理

气源分配器基于流体力学原理，通过内部精密的管道和阀门系统实现气体分配。当压缩气体从气源进入分配器后，首先经过压力调节装置，将气体压力稳定在设定范围内。随后，通过特殊设计的流道结构和节流装置，根据各支路的需求进行准确的流量分配。这种创新的分配方式确保了每个输出端口都能获得稳定的气压和流量，有效避免了传统分配方法中可能出现的气压不均问题。

技术参数

参数名称	规格要求
工作压力	0-1MPa
工作温度	-20℃~80℃
密封方式	O型圈密封
连接方式	螺纹连接/快插连接

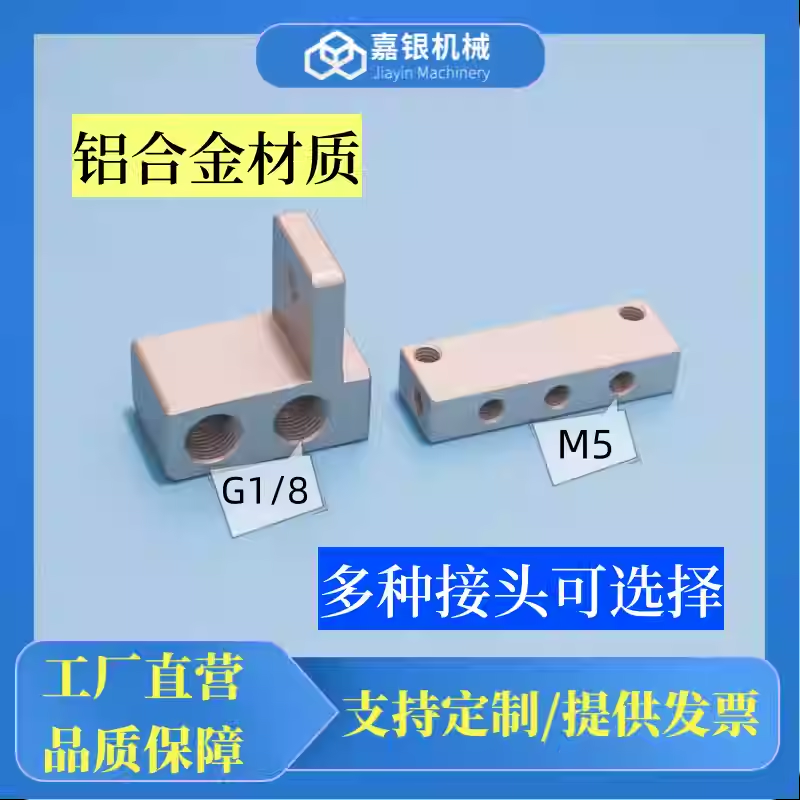

材质选择	铝合金、不锈钢
表面处理	镀镍、本色氧化
接口规格	M5-4、M5-6、快换接头、快拧接头
输出口数量	4位、6位、8位、10位、12位、14位、16位

应用领域

1. 工业自动化

• 机械手夹具位置检测

• 气缸活塞行程控制

• 自动化生产线限位开关

• 设备安全保护装置

2. 气动控制系统

• 注塑机机械手气动系统

• 自动化设备气动控制

• 生产线气动设备

• 气动工具、仪表设备

3. 其他领域

• 汽车制造制动系统

• 化工生产气体分配

• 实验室气体供应系统

• 医疗设备气动控制

产品优势

1. 可靠性高：经过严格的质量检测，确保产品在长期使用中性能稳定

2. 兼容性强：可与多种品牌机械手配件兼容，通用性好

3. 使用寿命长：采用优质材料和精密加工，使用寿命可达10万次以上

4. 维护方便：模块化设计，便于快速更换和维修

5. 性价比高：价格合理，性能稳定，是机械手配件的理想选择

选购建议

在选择产品时，建议根据以下因素进行选择：

• 气管外径：选择对应规格的接头（4mm、6mm等）

• 连接方式：根据设备接口选择螺纹连接或快插连接

• 工作环境：根据使用环境选择不同材质（腐蚀环境选择不锈钢）

• 压力要求：根据系统工作压力选择相应耐压等级的产品

• 输出口数量：根据实际用气设备数量选择合适的输出口配置

嘉银机械手多管路分气排气路分配器系列产品以其优良的性能和可靠的质量，已成为工业自动化领域的重要配件，为机械手的稳定运行提供了有力保障。
