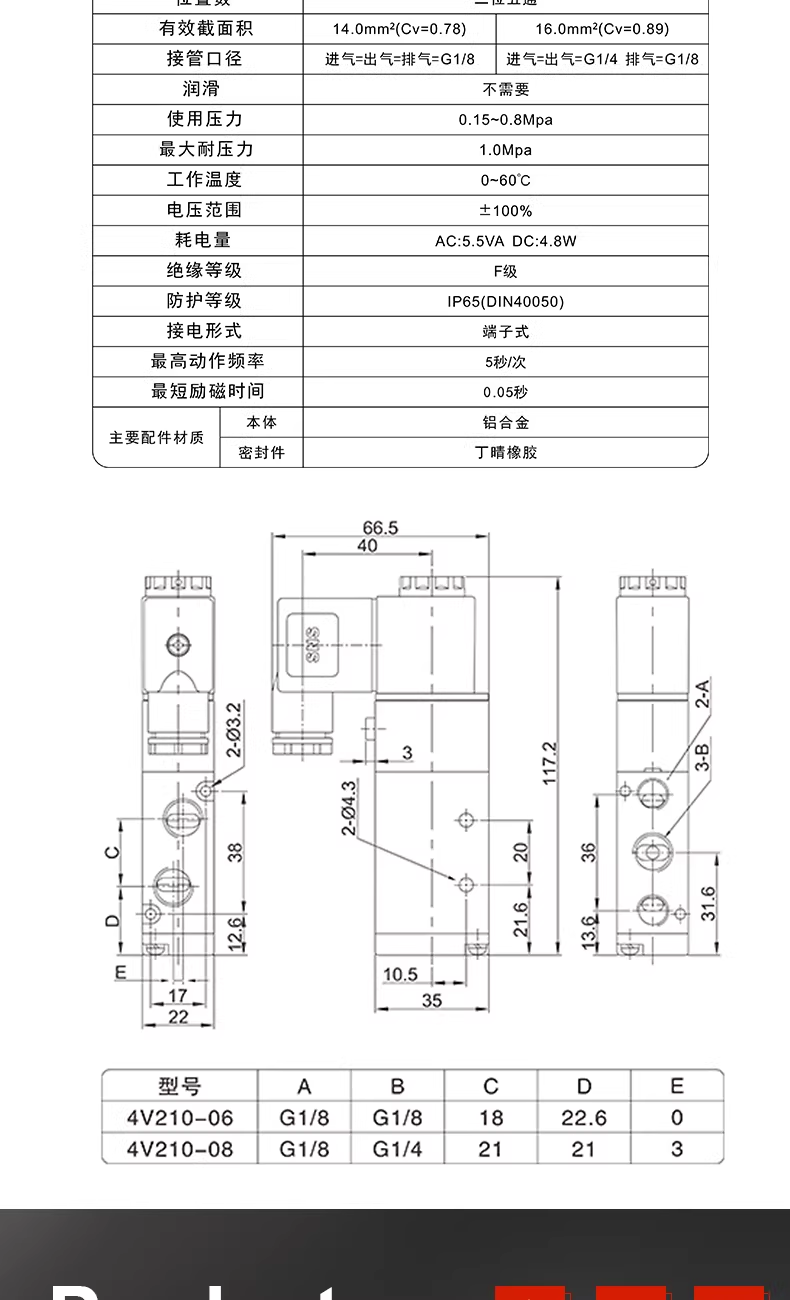

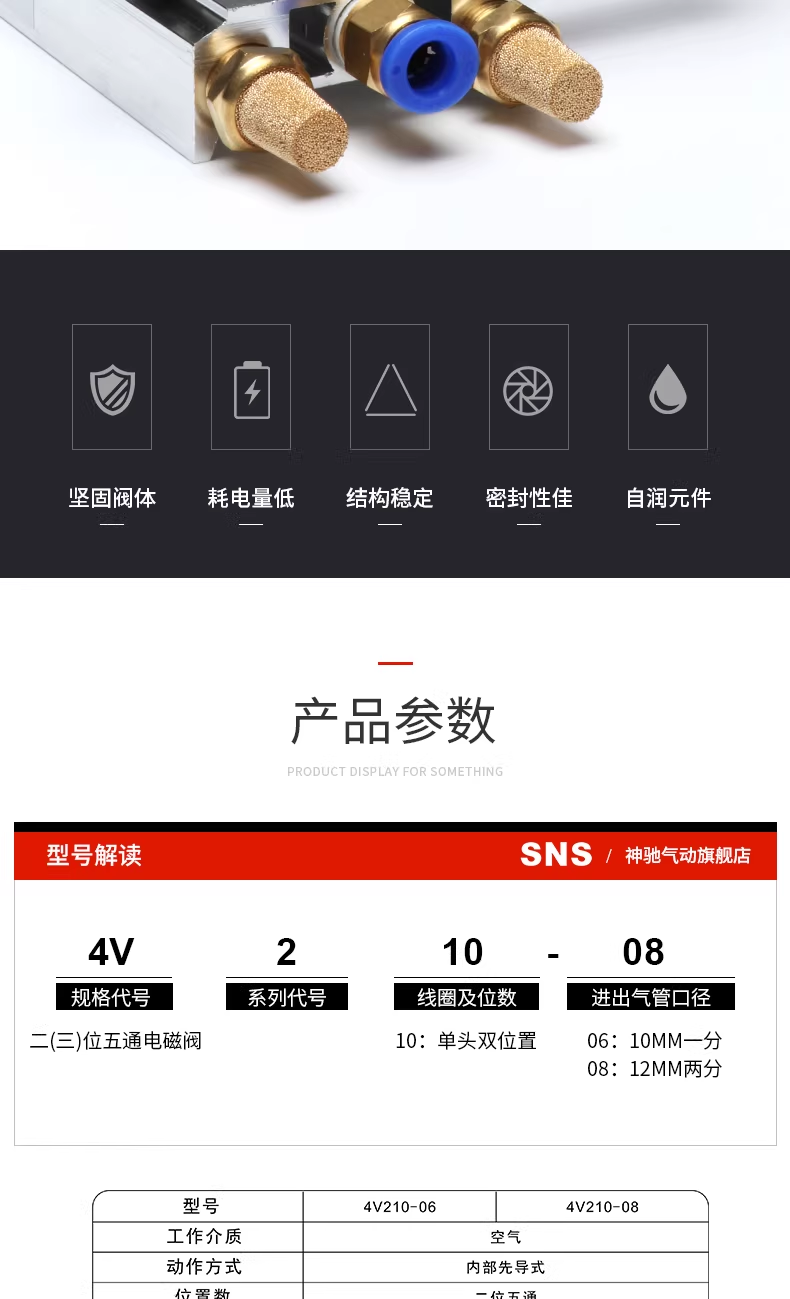

技术参数

电性能参数：

• 标准使用电压：DC24V（可选AC220V、AC110V、AC36V、AC380V、DC12V）

• 使用电压范围：DC±10%

• 耗电量：4.8W

• 保护等级：IP65

• 励磁时间：0.05秒以下

• 接电方式：插座式和出线式可选

产品特点

1. 滑柱式结构设计

采用滑柱式结构，密封性好，反应灵敏。内部采用特殊工艺加工，摩擦阻力小，启动气压低，使用寿命长。

2. 无需加润滑油

产品设计无需加润滑油，维护简便，适用于无油润滑的气动系统。

3. 模块化设计

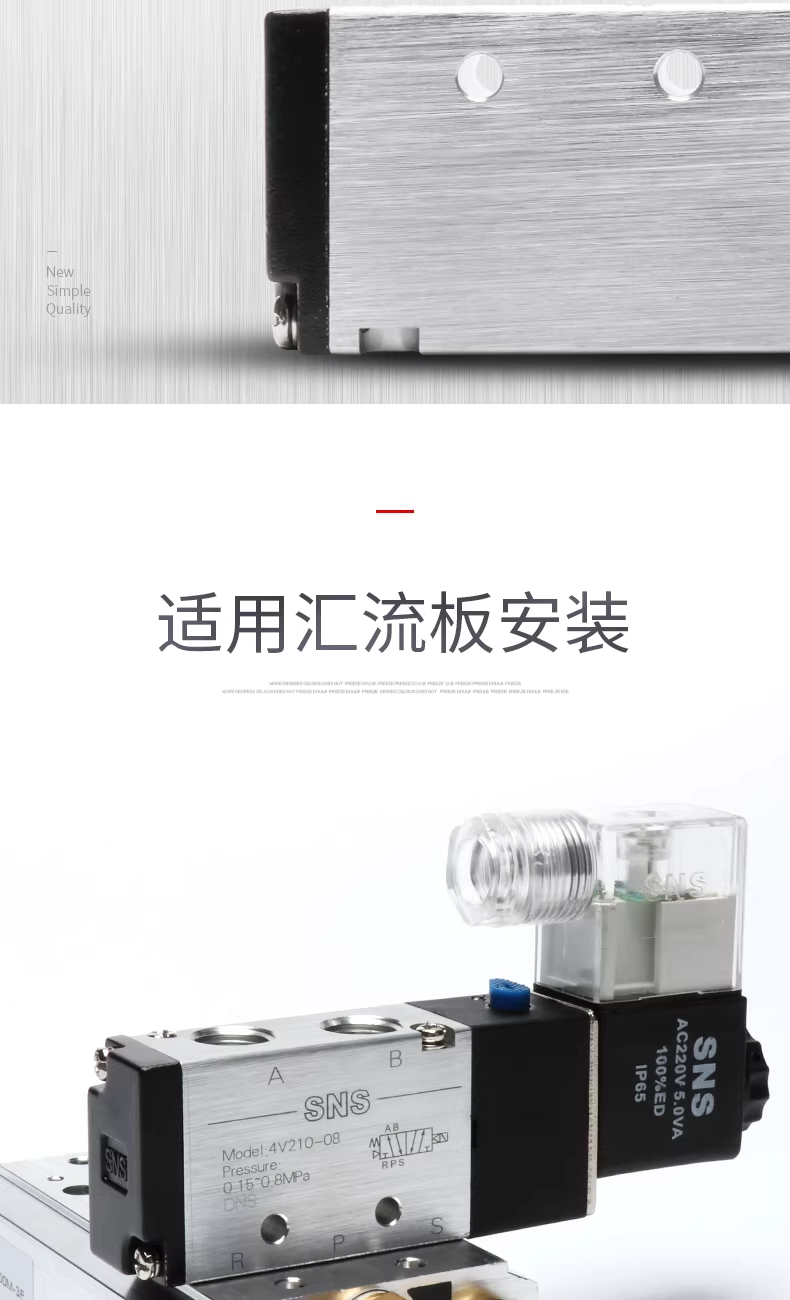

可与底座定制集成阀组，节省安装空间，便于系统集成。附设手动装置，利于安装调节。

4. 多种电压可选

提供多种电压规格（AC220V、AC110V、AC36V、AC380V、DC24V、DC12V），适应不同控制系统需求。

5. 防护性能优异

保护等级达到IP65，具有良好的防尘防水性能，适用于各种工业环境。

工作原理

电磁阀内部有密闭的腔，在不同位置开有通孔，每个孔都通向不同的气管。腔中间是阀芯，两面是两块电磁铁。当一侧的电磁铁线圈通电时，阀芯就会被吸引到该侧，通过控制阀芯的移动来挡住或漏出不同的排气孔，而进气孔是常开的。压缩空气就会进入不同的排气管，然后通过气体的压力来推动气缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置运动。这样通过控制电磁铁的电流通断就控制了机械运动。

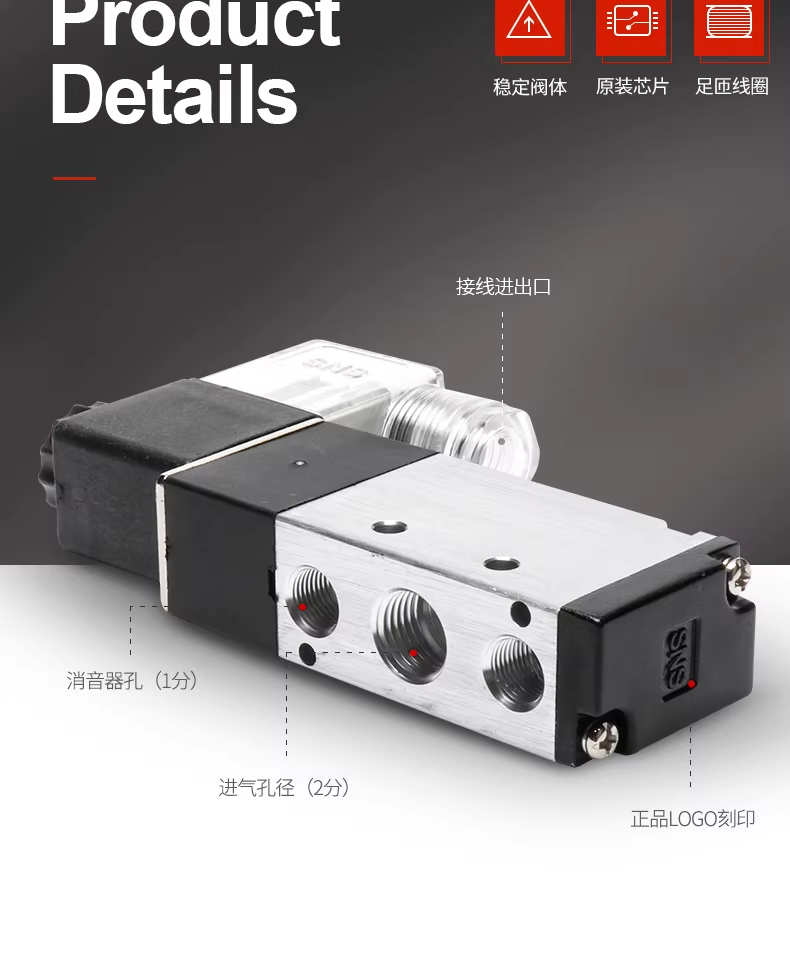

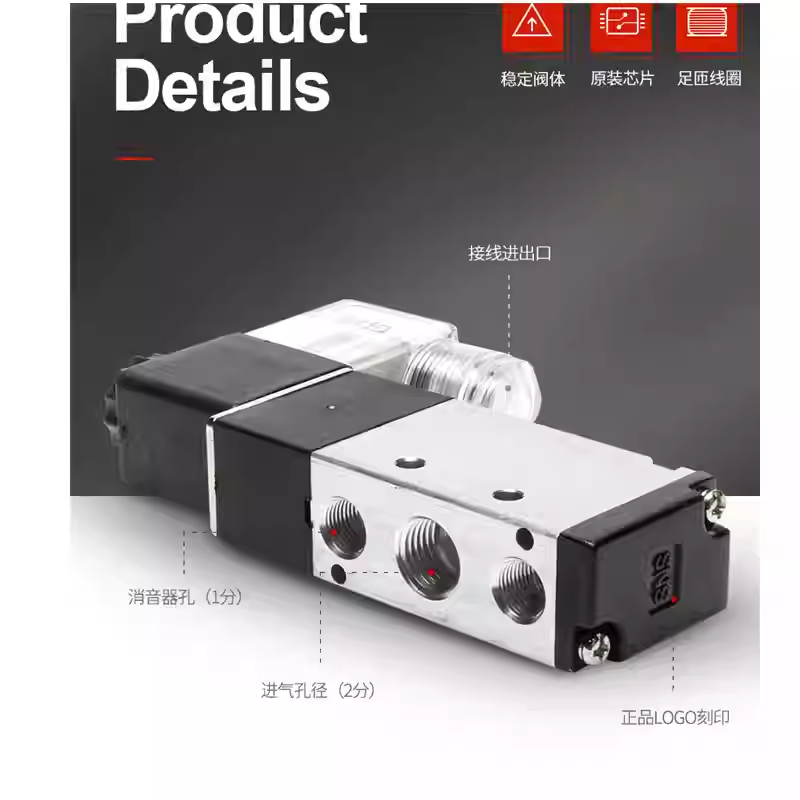

接口说明

• P口：进气口，接气源

• A口、B口：工作口，接气缸等执行元件

• R口、S口：排气口，可接消声器或消声节流阀（建议安装，可延长使用寿命）



应用领域

1. 工业自动化

• 注塑机机械手气动控制系统

• 自动化生产线气缸控制

• 机器人末端执行器

• 设备安全保护装置

2. 包装印刷

• 包装机械气动控制

• 纸张输送和定位系统

3. 电子制造

• 电子元件组装设备

• 精密零件定位系统



4. 其他领域

• 汽车制造制动系统

• 医疗设备气动控制

• 食品机械包装系统

安装使用注意事项

1. 安装方向：安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装。

2. 电压要求：电磁阀应保证在电源电压为额定电压的±10%波动范围内正常工作。

3. 管道清洁：电磁阀安装前应彻-底清洗管道。通入的介质应无杂质。阀前装过滤器。

4. 压力要求：电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。

5. 旁路装置：当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。

6. 排气处理：建议排气口安装消声器或消声节流阀，可延长使用寿命。拆下不用时应在进、出气口装防尘套。

7. 调试顺序：整机调试时，建议先用手动装置调试，然后再通电调试。

产品优势

1. 可靠性高：经过严格的质量检测，确保产品在长期使用中性能稳定

2. 兼容性强：可与多种品牌机械手配件兼容，通用性好

3. 使用寿命长：采用优质材料和精密加工，使用寿命可达1000万次以上

4. 维护方便：模块化设计，便于快速更换和维修

5. 性价比高：价格合理，性能稳定，是机械手配件的理想选择

嘉银机械手配件SNS神驰气动电磁阀4V210-08系列产品以其优良的性能和可靠的质量，已成为工业自动化领域的重要配件，为机械手的稳定运行提供了有力保障。
