不锈钢法兰球阀

价格电议,您可以向供应商询价得到该产品价格

浙江温州温州市

凯豪阀门有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

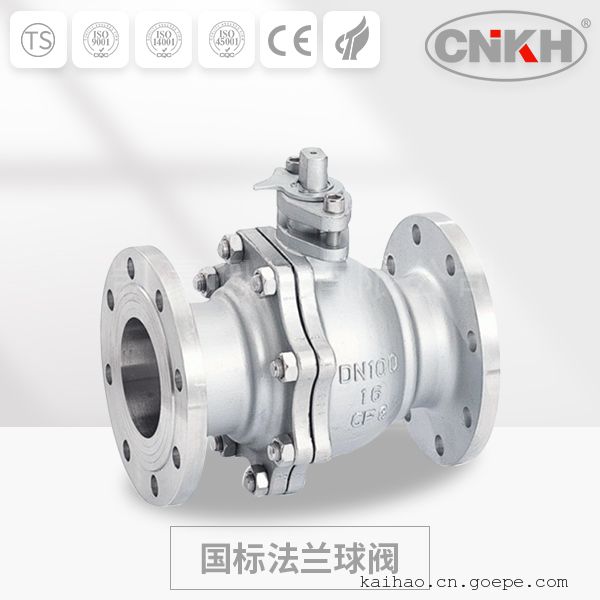

不锈钢法兰球阀

不锈钢国标法兰球阀系：Q41 F/ W/ Y-按材质分： 不锈钢法兰球阀，不锈钢法兰球阀
1．材质有:铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温刚，铬钼钢等

2．规格：DN15~DN800

3．标准：GB-HG国标

4．压力：1.0MPa-10.0MPa

5．连接:法兰

6．品牌：凯豪阀门
7．工作温度：碳钢-29℃～425℃；不锈钢-40℃～550℃；低温刚-46℃～350℃，铬钼钢-29℃～550℃

8．类型：直通式

9.介质：水，油品，蒸汽-碳钢+Stellite/铬钼钢；硝酸，醋酸类等-不锈钢；丙烷，乙烯等-低温刚；

10.外型：重型/中型

11.型号：Q41F-16P，Q41F-25P，Q41F-40P，Q41F-64P，Q41F-100P，Q41F-16R，Q41F-25R，Q41F-40R，Q41F-64R，Q41F-100R，Q41F-16PL，Q41F-16RL

Q41F-16C，Q41F-25C，Q41F-40C，Q41F-64C，Q41F-100C

12.密封：PTFE，PPL，硬密封

产品特征

公称压力： 1.6~6.4Mpa

适用温度范围：≤ 150℃

适用介质：硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

主要零件材质

零件名称	ZG0cr18Ni9 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1C0r17Ni14M02 316 CF8M	ZG00Cr17Ni14M02 316L CF3M	WCB
阀体 /阀盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9M02	00Cr18Ni10M02	WCB
球体	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9M02	00Cr18Ni10M02	1Cr13
闷杆	0Cr1SNi9	00Cr18Ni10	0Cr18Ni9M02	00Cr18Ni10M02	1Cr13
阀座	0Cr18Ni9	00Cr18Ni10	0r17Ni14M02	00Cr18Ni10M02	1Cr13
填料 /垫片	PTFE	PTFE	PTFE	PTFE	PTFE
螺栓	不锈钢				35GrM0A
螺母	不锈钢				45
手柄	铸钢

主要连接尺寸

型号	公称通径	尺寸 (mm)
型号	公称通径	L	D	D1	D2	D0	b-f	z-φd	W
Q41F- 1.6MPa	15	130	95	65	45		142	414	115
	20	140	105	75	55		142	414	130
	25	150	115	85	65		142	414	150
	32	165	135	100	78		162	418	190
	40	180	145	110	85		163	418	230
	50	200	160	125	100		163	418	240
	65	220	180	145	120		183	418	280
	80	250	195	160	135		203	818	310
	100	280	215	180	155		203	818	330
	125	320	245	210	185		223	818	600
	150	360	280	240	210		243	823	800
	200	400	335	295	265		263	1223	1000
	250	450	425	355	320		303	12.25	1200

不锈钢法兰球阀主要连接尺寸

型号	公称通径	尺寸 (mm)
型号	公称通径	L	D	D1	D2	D6	b-f	z-Φd	W
Q41F-2.5Mpa	15	130	95	65	45		14-2	4-14	115
	20	140	105	75	55		14-2	4-14	130
	25	150	115	85	65		14-2	4-14	150
	32	165	135	100	78		16-2	4-18	190
	40	180	145	110	85		18-3	4-18	230
	50	200	160	125	100		20-3	4-18	240
	65	220	180	145	120		22-3	8-18	280
	80	250	195	160	135		22-3	8-18	310
	100	280	230	190	160		24-3	8-23	330
	125	320	270	220	188		28-3	8-25	600
	150	360	300	250	218		30-3	8-25	800
	200	400	360	310	278		34-3	12-25	1000
	250	450	425	370	332		36-3	12-30	1200
Q41F-4.0Mpa	15	130	95	65	45	40	16-2	4-14	115
	20	140	105	75	55	51	16-2	4-14	130
	25	150	115	85	65	58	16-2	4-14	150
	32	180	135	100	78	66	18-3	4-18	190
	40	200	145	110	85	76	18-3	4-18	230
	50	220	160	125	100	88	20-3	4-18	240
	65	250	180	145	120	110	22-3	8-18	280
	80	280	195	160	135	121	22-3	8-18	310
	100	320	230	190	160	150	24-3	8-23	330
	125	360	270	220	188	176	28-3	8-25	600
	150	400	300	250	218	204	30-3	8-25	800
	200	550	375	320	282	260	38-3	12-30	1200
Q41F-6.4Mpa	15	140	105	75	55	40	18-3	4-14	115
	20	152	125	90	68	51	20-3	4-18	130
	25	180	135	100	78	58	22-3	4-18	150
	32	200	150	110	82	66	24-3	4-23	190
	40	220	165	125	95	76	24-3	4-23	230
	50	250	175	135	105	88	26-3	4-23	240
	65	280	200	160	130	110	28-3	8-23	280
	80	320	210	170	140	121	30-3	8-23	310
	100	360	250	200	168	150	32-3	8-25	330
	125	381	295	240	202	176	36-3	8-30	600

订货须知：

一、① 不锈钢法兰球阀产品名称与型号

②不锈钢法兰球阀口径

③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定凯豪阀门公司 不锈钢法兰球阀 型号，手动不锈钢法兰球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯豪阀门公司专家为您审核把关。

感谢您访问我们的温州凯豪阀门阀门网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

品牌：	凯豪阀门
型号：	Q41F-16P
结构形式：	浮动球直通式
材质：	不锈钢
连接形式：	法兰
公称通径：	DN15-DN500 mm
适用介质：	水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质
压力环境：	常压
