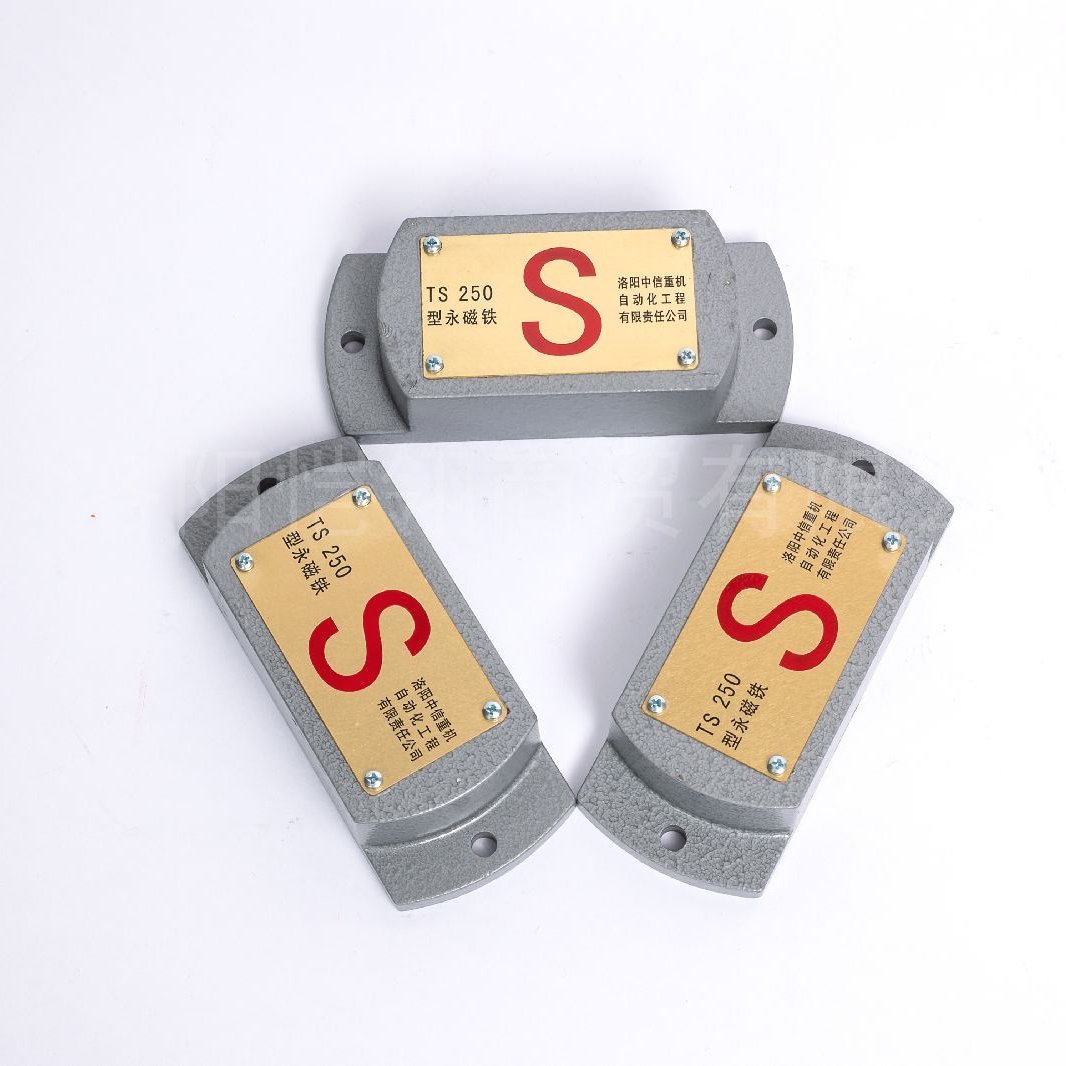

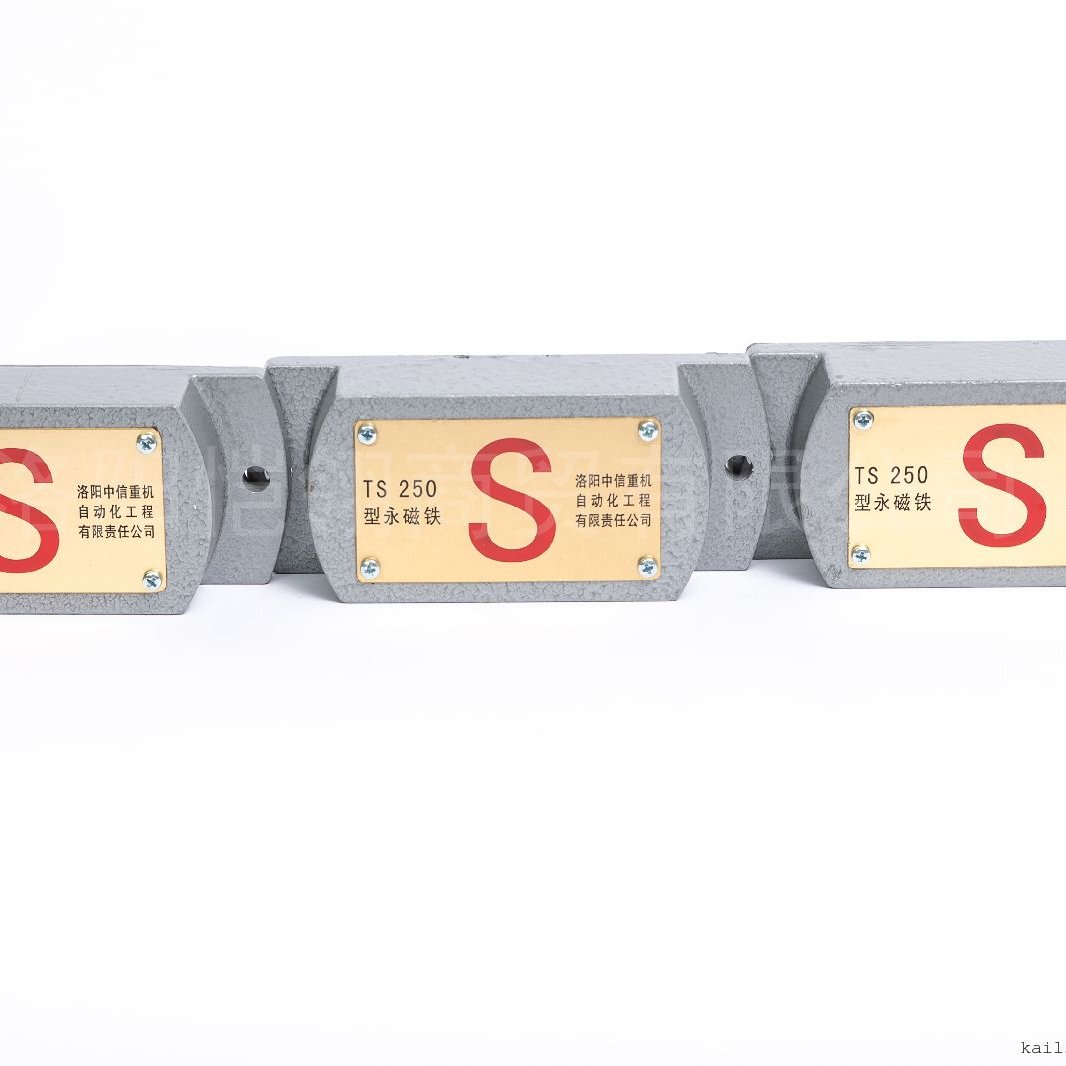

强磁TS250型永久磁铁（提升机罐笼专用）
外界S极磁场作用于磁传感器时，开关动作，转换2秒。静止作用时，处于转换状态，失去磁场作用，自动复位。类似一般机械式瞬时动作型按钮开关，按压转换，释放则自动复位。
TCK-2型磁性开关，能识别磁场运动方向。磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关动作，转换2秒。静止该过零点时，处于转换状态，失去外界磁场作用，自动复位。S-N极方向磁场过零不转换。
在矿井井筒中使用这两种开关有两种方法：钢丝绳磁场源法和永磁铁磁场源法。这两种用法都是直接测量提升容器位置，可以同时使用这两种方法，实行双重保护。本说明主要介绍这两种用法。
钢丝绳磁场源使用方法
这种用法配套使用钢丝绳充磁机和消磁机。先选择提升机钢丝绳摆动较小的地方，如滚筒、导向轮或天轮下方，把磁性开关安装在钢丝绳旁边，使开关端面传感器对着钢丝绳，开关端面距绳小于50mm。然后用钢丝绳充磁机在钢丝绳相应位置上定点充磁。在提升过程中，钢丝绳磁化段运行到达磁性开关位置时，开关动作，发出减速等位置信号。其应用原理类似磁带录放机，把位置信号录在钢丝绳上，运行中磁性开关检测录磁点，发出位置信号。
使用TCK－1型单点磁性开关，在一根钢丝绳一个位置点充磁。上下运行时，TCK－1都动作发信号，和刷子开关一样要用线路选择方向。上下共用二台TCK－1开关，分别装在二根钢丝绳旁。继电线路如图5，供参考。图中Z和F是正反向继电器触点，KZ和KF是正反向磁开关触点，JZ和JF是正反向信号继电器。
永磁铁磁场源使用方法
这种用法是:把专用永磁铁固定在提升容器侧壁上,磁性开关安装在井筒罐道梁、井口或井架定点位置上，使开关端面传感器对着磁铁上下运行轨道空间。提升过程中，容器上的磁铁运行到达磁性开关位置时，开关动作，发出减速、停车等位置信号，如图7。
这种用法磁场源是永磁铁，作为动件，磁性开关作为静件,和机械式碰撞开关作用一样,但无机械接触,而是靠磁场作用。
永磁铁磁场法动作距离大，能达到500mm，定位精度高，位置重复误差小于5mm，而且与提升速度无关。这种作用法配套使用TS型和TNS型专用永磁铁，要求不同动作距离，请按下表配套选用相应的永磁铁。
| 永磁铁型号 |
动作距离 |
开关安装距离（mm） |
配磁性开关型号 |
| TS250 |
250 |
≤170 |
TCK－1 |
| TS500 |
500 |
≤350 |
TCK－1 |
| TNX150 |
150 |
≤100 |
TCK－2 |
正常使用情况下，永磁铁寿命可达十年以上。
一般应用只要一块永磁铁，在一个定点位置安装一台磁开关，使用多个开关可以得到准确的多点位置信号，如图7所示。这种用法继电线路请参考图5图6。图7B能自动方向识别，仅发出上行位置信号，注意TNS永磁铁的NS极应沿运方向安装固定。
当在煤矿井口以下或其他要求防爆的现场安装使用TCK磁性开关，请选用TCK防爆型磁性开关。防爆型开关电缆与外部电缆连接时，必须采用隔爆接线盒。在井口以下安装使用TCK防爆型磁性开关时，开关上部应装防护板，避免重物砸掉开关。
