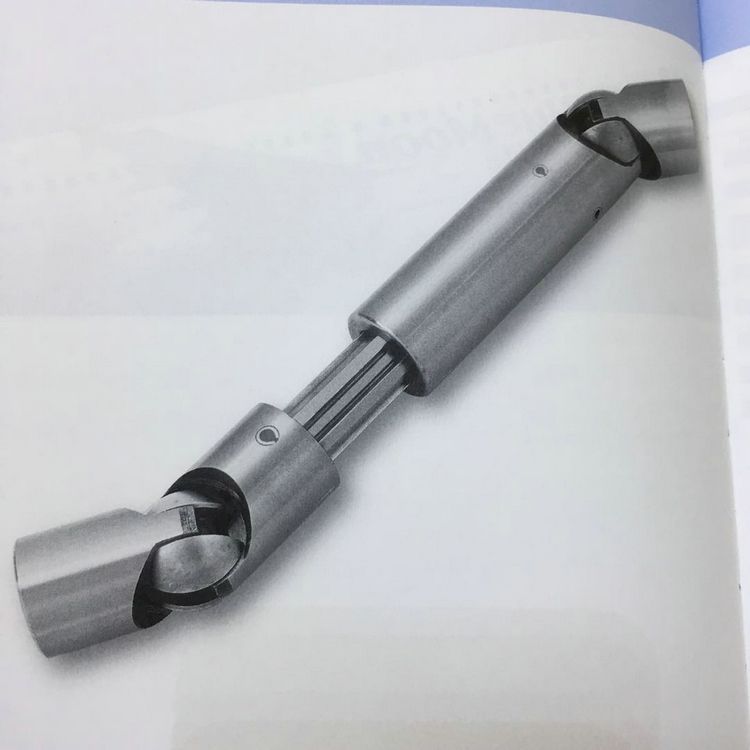

万向轴 不锈钢
一、ElbeElso品牌介绍
易北河集团成立于1919年，是一家市场领先的家族企业，主要生产用于汽车和机械工程的驱动解决方案。
全球运营的公司集团在德国，意大利，匈牙利，巴西和美国共有1200多名员工。产品的多样性是我们的优势。在需要可靠性和耐用性的任何地方，易北河集团都能通过传动轴和组件确保机器和车辆在日常使用中的实力。
易北河的个人-驱动器解决方案
我们为您选择和设计驱动器解决方案，并与您一起确定技术上*佳和*具成本效益的解决方案。不管是原型，单个产品，小型或大型系列。

二、Elbe lso产品型号
ElbeElso0.113.101.0001TRASMISSIONE CARDANICA 491+ 60 ELBE
Elso-Nr.: 0.109.130.0202
Elso-Nr.: 0.117.121.0005
Elso-Nr.: 0.120.200.0001
Elso-Nr.: 0.107.110.5114
三、ElbeElso产品分类
汽车行业：
Elbe Elso万向轴
Elbe Elso双万向轴
Elbe Elso精密，十字和球形接头轴
Elbe Elso轮轴和齿轮法兰
Elbe Elso OEM联合十字架
Elbe Elso零件制造
Elbe Elso短轴和扭杆弹簧
Elbe Elso机械行业：
Elbe Elso万向轴
Elbe Elso精密，十字和球形接头轴
Elbe Elso轮轴和齿轮法兰
Elbe Elso零件制造
四、ElbeElso产品应用
汽车行业
机械行业
五、产品介绍
1、ElbeElso万向传动轴
系列：0.100
Md上限：250至35,000 Nm
衍射角*大35°
执行：
DIN，横切，SAE法兰，轮毂或特殊连接
长度补偿
没有长度补偿
万向节
万向轴
ElbeElso滚针或滚针轴承
系列：0.200
Md Max：100至1,300 Nm
衍射角*大45°
配置和尺寸概述
备件和配件
执行：
带长度补偿，无滑键
两侧长度补偿，带羽毛键槽
滚针轴承
系列：0.300
Md Max：4,000至15,000 Nm
衍射角*大42°
配置和尺寸概述
备件和配件
执行：
DIN，横切，SAE法兰和特殊连接
双/单关节带长度补偿
双接头带长度补偿
ElbeElso滚子轴承
系列：0.900
Md*大值：2.500至13.200 Nm弯曲
角度*大为30°
配置和尺寸概述
备件和配件
执行：
翼型，更大的拉出面积
翼型，管状设计
翼型，短版
联翼式
滚子轴承
2、ElbeElso双万向轴
系列：0.400
Md极限：1,650至6,100 Nm
偏转角，*大55°
执行：
集线器连接
太阳轮叉轴连接
滚针或滚针轴承
系列：0.500
Md Max：2,860至16,900 Nm
衍射角*大50°
执行：
太阳轮叉轴连接
滚针或滚针轴承
3、ElbeElso精密，十字和球形万向轴系列0.600、0.700和0.800
ElbeElso符合DIN 808
系列的精密万向轴：0.600
Md Max：6至250 Nm
偏转角，*大45°
速度，*大5,000 / min -1
执行：
普通孔，带键槽DIN 6885的孔，方形套筒，六角套筒
快速更换联轴器
长度补偿
没有长度补偿
精密万向节
滚针轴承

ElbeElso符合DIN 808系列的万向轴：0700
Md Max：6至450 Nm
偏转角*大为45°，
速度*大为1,000 min -1
执行：
普通孔，带键槽DIN 6885的孔，
方形套筒，六角套筒
快速更换联轴器
长度补偿
没有长度补偿
万向节
滚针或滚针轴承

ElbeElso球窝轴
系列：0.800
Md Max：20至1,250 Nm
弯曲角度*大35°，
速度*大500 / min -1
执行：
普通孔，带键槽的孔，DIN 6885内部方形，内六角
长度补偿
没有长度补偿
球形接头
护送
材料：
偷了
不锈钢
4、ElbeElso轮轴和齿轮法兰
交叉齿法兰
符合DIN 8667的十字齿
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
直径70-205毫米
完整组装（例如防尘盖和螺丝）
根据客户要求的表面涂层（例如电镀层）
ElbeElso三臂法兰
执行：
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
可以组装（包括防尘盖和螺丝）
各种表面处理（例如上漆）
ElbeElso翼型
执行：
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
提供氮化版本
可以组装（包括防尘板）
可能的尺寸为5 C至20 C
ElbeElso法兰轴
执行：
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
外齿
深孔钻
ElbeElso半轮
执行：
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
提供氮化版本
尺寸1350-1810; 衬套直径30-49.3 mm
可以组装（包括防尘罩）
可以涂上底漆的原始零件轮廓
ElbeElso圆形法兰
执行：
根据DIN 7646的连接
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
可以组装（包括防尘盖和螺丝）
根据客户要求的表面涂层（例如电镀层）
5、ElbeElso EM联合十字架
ElbeElso可润滑关节十字
执行：
轴颈直径4-48毫米

ElbeElso免维护的十字叉
执行：
轴颈直径4-48毫米

ElbeElso重型轴万向节
执行：
轴颈直径*大110毫米
十字长度*大为310毫米
（二、）机械行业
ElbeElso万向传动轴
ElbeElso系列：0.100
Md上限：250至35,000 Nm
衍射角*大35°
执行：
DIN，横切，SAE法兰，轮毂或特殊连接
长度补偿
没有长度补偿
万向节
万向轴
滚针或滚针轴承

ElbeElso系列：0.200
Md Max：100至1,300 Nm
衍射角*大45°
执行：
带长度补偿，无滑键
两侧长度补偿，带羽毛键槽
滚针轴承

ElbeElso系列：0.300
Md Max：4,000至15,000 Nm
衍射角*大42°
配置和尺寸概述
执行：
DIN，横切，SAE法兰和特殊连接
双/单关节带长度补偿
双接头带长度补偿
滚子轴承

ElbeElso系列：0.900
Md*大值：2.500至13.200 Nm弯曲
角度*大为30°
执行：
翼型，更大的拉出面积
翼型，管状设计
翼型，短版
联翼式
滚子轴承
2、ElbeElso精密，十字和球形万向轴，系列0.600、0.700和0.800
ElbeElso符合DIN 808
系列的精密万向轴：0.600
Md Max：6至250 Nm
偏转角，*大45°
速度，*大5,000 / min -1
执行：
普通孔，带键槽DIN 6885的孔，方形套筒，六角套筒
快速更换联轴器
长度补偿
没有长度补偿
精密万向节
滚针轴承

符合ElbeElsoDIN 808系列的万向轴：0700
Md Max：6至450 Nm
偏转角*大为45°，
速度*大为1,000 min -1
执行：
普通孔，带键槽DIN 6885的孔，
方形套筒，六角套筒
快速更换联轴器
长度补偿
没有长度补偿
万向节
滚针或滚针轴承
材料：
偷了
不锈钢

ElbeElso球窝轴
系列：0.800
Md Max：20至1,250 Nm
弯曲角度*大35°，
速度*大500 / min -1
执行：
普通孔，带键槽的孔，DIN 6885内部方形，内六角
长度补偿
没有长度补偿
球形接头
护送

3、ElbeElso轮轴和齿轮法兰
ElbeElso交叉齿法兰
执行：
符合DIN 8667的十字齿
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
直径70-205毫米
完整组装（例如防尘盖和螺丝）
根据客户要求的表面涂层（例如电镀层）

ElbeElso三臂法兰
执行：
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
可以组装（包括防尘盖和螺丝）
各种表面处理（例如上漆）

ElbeElso翼型
执行：
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
提供氮化版本
可以组装（包括防尘板）
可能的尺寸为5 C至20

ElbeElso法兰轴
执行：
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
外齿
深孔钻

ElbeElso半轮
执行：
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
提供氮化版本
尺寸1350-1810; 衬套直径30-49.3 mm
可以组装（包括防尘罩）
可以涂上底漆的原始零件轮廓

ElbeElso法兰半轮，带制动盘
设计： 带铸型制动盘的半圆形法兰
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
外齿
加工未加工零件表面
不同的连接设计（翼型，根据DIN 8667的十字齿，半圆形）
强制执行

ElbeElso法兰半圆形叉架，带制动盘
设计： 半圆叉形法兰，带制动盘
感应淬火且无扭曲的地面密封圈工作表面
内部齿轮
ElbeElso外齿
加工未加工零件表面
不同的连接设计（翼型，根据DIN 8667的十字齿，半圆形）
