应用于食品加工领域的蝶阀
WAREX Valve阀门在化学、食品还是制药行业，加工设备以及容器制造 WAREX 阀门也证明了自己在更恶劣的操作条件和有问题的应用案例中表现出色。

WAREX产品
WAREX蝶阀

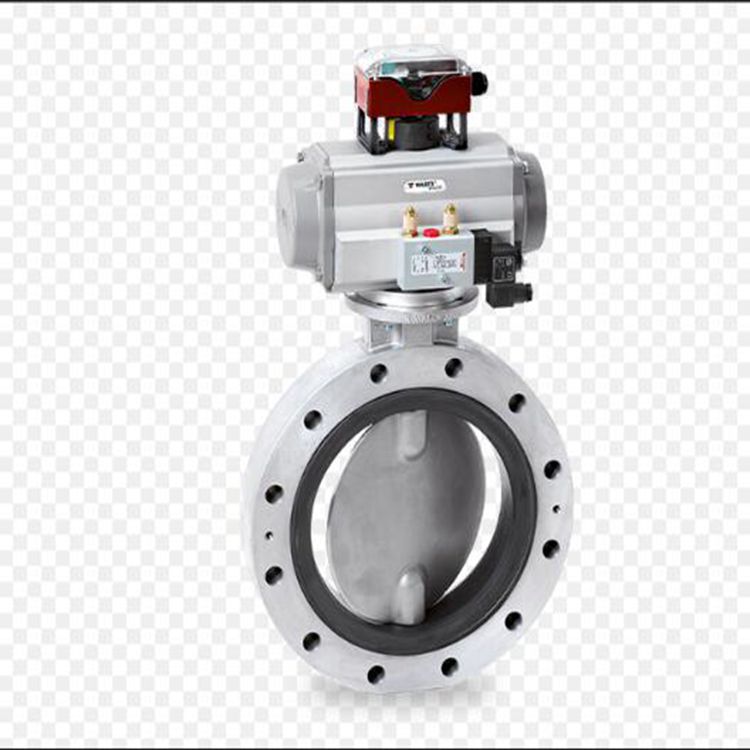

WAREX球阀 WAREX DKZ 103 中间法兰阀/蝶阀
蝶阀作为基本元件
用于根据 DIN 或 ANSI 夹紧法兰之间的轴端。
▲ 公称尺寸范围：DN 50 - DN 1200
▲ 工作温度：- 40°C 至 + 200°C *
▲ 压差：高达 16 bar *
▲ 袖带可更换或固定

WAREX KZ 103 中间法兰阀/蝶阀尺寸信息
      A   B   h   (R)    (T)   BL1   BL2   ØdxS  (ØE)   lk-Ø   d1   SW
DN
50 110 85 38 165    13    39 43 35x3 14 50 7 11
65 118 92 38 185    13    39 46 35x3 14 50 7 11
80 125 95 38 200     13    39 46 35x3 14 50 7 11
100 135 110 38 220 13    39 52 35x3 14 50 7 11
125 163 143 53 250 19    44 56 55x3 23 70 9 17
150 175 155 53 285 19    44 56 55x3 23 70 9 17
200 200 180 53 340 19    54 60 55x3 23 70 9 17
250 249 209 15 395 24    68 68 70x3 28 102 11 22
300 274 234 15 440 24    78 78 70x3 28 102 11 22
350 305 265 15 505 24    78 78 70x3 28 102 11 22
400 329 293 15 565 24/26 102 102 70x3 / 85x3 28/36 102/125 11/13 22/27
450 400 337 15 630 28   102 102 85x3 36 125 13 27
500 433 361 15 670 28   110 110 85x3 36 125 13 27
600 493 413 15 780 28   110 110 85x3 36 125 13 27
700 554 478 15 896 37   130 130 100x4 45 140 17 36
800 610 531 15 1015 37 130 100x4 45 140 17 36
900 656 583 15 1110 44 130 130x5 58 165 21 46
1000 696 638 15 1225 44 140 130x5 58 165 21 46
1100 748 695 15 1320 44 150 130x5 60 165 21 46
1200 810 780 15 1410 44 150 130x5 60 165 21 46
