德国SEIKA 动态加速度传感器BDK10用于在 1Hz 到几 kHz 的频率范围内测量

一、SEIKA Mikrosystemtechnik 描述

动态加速度传感器 BDK10、BD100、BDK100 是带有集成传感器电子元件的电容式弹簧质量加速度传感器。初级转换器中的特殊气体动态阻尼可避免或减少共振峰。

传感器电子设备仅需要少量辅助能量，并且与电容式初级转换器结合使用，具有低误差和高长期稳定性的特点。

二、SEIKA Mikrosystemtechnik 型号介绍

SEIKA Mikrosystemtechnik 型号 BDK3 BDK10 BDK100

测量范围 ±3g（约±30m/s2） ±10g（约±100m/s2） ±100g（约±1000m/s2）

分辨率 <10-3g <5 10-3g <5 10-2g

测量信号频率范围 1....300Hz 1....800Hz 1....1500Hz

Ub = 5V 时的灵敏度 约 150mV/g 约 60mV/g 约 15mV/g

灵敏度温漂 <+6 10-2 % / K

零点温漂<0.1mV/K

中心输出电压偏移（2.5±0.1）Volt - 一般：0.5Ub±4%

输出电阻约 100 ohms

失真因数 <1%

交叉灵敏度 <1%

测量方向的机械过载电阻约 10,000g (约 100,000m/s2) ！

标准工作电压（稳定）5伏

允许的工作电压范围 2 V ... 16 V

Ub = 5V 时的电流消耗约 2mA

防护等级 IP65

工作温度 -40°C 至 +85°C

储存温度 -45°C 至 +90°C

不锈钢外壳，带螺纹，不带电缆，重量约 17 克

不带电缆的小型外壳中的重量约 7 克

标准电气连接 3 根高度灵活的彩色单股线 ø1mm 约 18 cm 长（可根据要求提供特殊长度）

不锈钢外壳中传感器的替代电气标准连接 0.5m 高强度、柔性、屏蔽圆形电缆 2 线 + 屏蔽，ø2.1mm（可根据要求提供特殊长度

根据要求：BP 传感器的电流消耗极低，约为 30µA

三、SEIKA Mikrosystemtechnik优势

非常高的抗过载能力

轻的

线性频率响应在频率范围的上端没有或只有很少的共振峰值

低失真

低截止频率

高信噪比

非常紧密的密封

低交叉灵敏度

长期稳定性高

集成传感器电子设备

低阻抗信号电压输出

传感器电路与测量位置的电流隔离是可选的

不同的住房选择

可使用长连接电缆

四、SEIKA型号介绍

SEIKA B1, B2, B3

SEIKA NB3

SEIKA BDK3, BDK10, BDK100

SEIKA BD-Sensoren

SEIKA N2, N3, N4

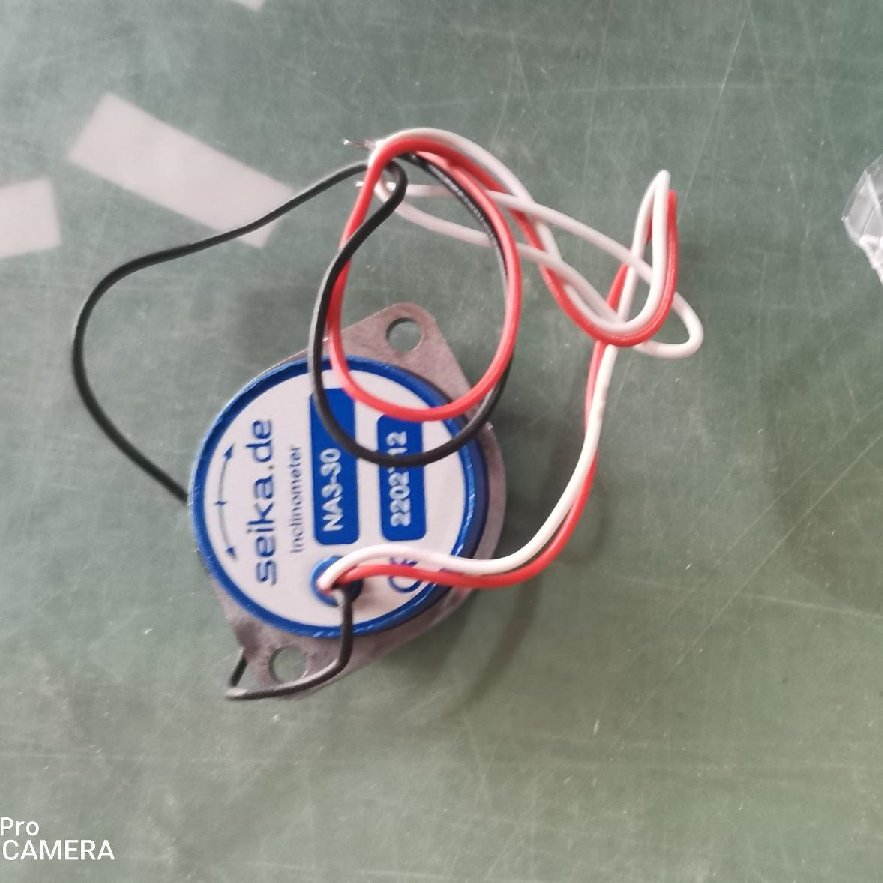

SEIKA NA2-05, NA2-10, NA3-30, NA4-45, NA4-70
