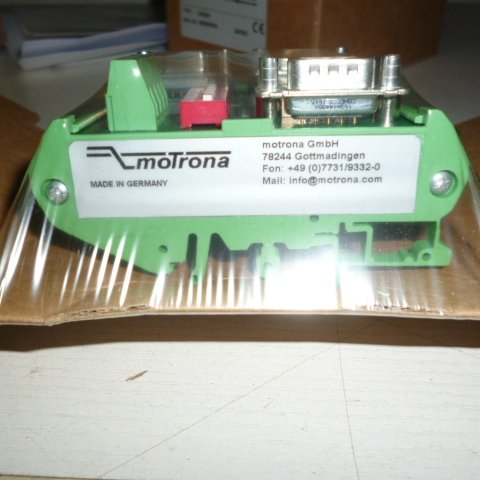

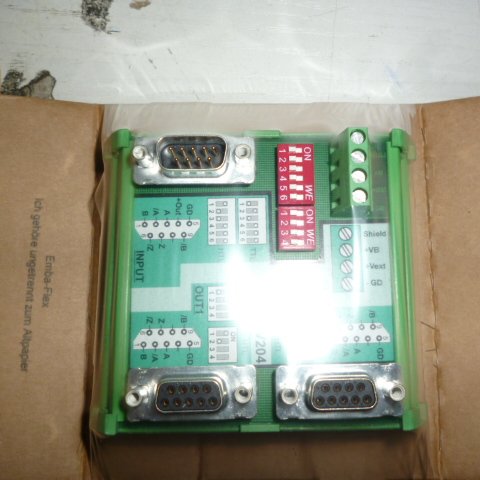

motrona 无电位分离的增量编码器信号分配器GV224
一、motrona GV224：无电位分离的增量编码器信号分配器，4 路输出
motrona GV224 是一种快速、精确的脉冲分配器，具有一个脉冲输入和四个脉冲输出。
motrona信号分配器标配四路输出 (GV224) 和八路输出 (GV228)。

motrona信号分配器系列的特点是模块化设计，可以通过总线连接器快速轻松地扩展输出。GV228/EV变体有两个扩展模块 EV224 和 EV228，带有四个或八个附加输出。
对于 GT 版本，该信号分配器系列还提供用于隔离输入和输出的变体。 二、motrona增量编码器信号分配器GV224技术数据
1 个脉冲输入，格式为 A、B、Z [HTL] 或 A、/A、B、/B、Z、/Z [RS422]
输入频率高达 500 kHz（HTL）或 1 MHz（RS422 / TTL）
4 个脉冲输出，格式对应于输入信号的格式，但每个输出的输出电平单独分配
BUS 接口可快速方便地扩展输出数量
电源 10 ... 30 VDC
信号延迟时间 160 ns
RS422 / TTL 的输入电平（差分电压 > 0.5 V），
HTL 差分输入电平（差分电压 > 2 V），
HTL 非对称输入电平低：0 ... 6 V，高：8 ... 40 V
TTL 输入电平（非对称）：LOW < 0.8 V，HIGH >2.0 V
用于安装在 35 mm 顶帽导轨上的紧凑型外壳（根据 EN 60715）
尺寸 W x H x D = 34 x 118 x 140 mm (1,34 x 4,65 x 5,51")
