SITEMA气动安全制动器概述

锁定垂直移动的负载

斜轴和竖轴的安全性

自动化行业中的斜轴和竖轴是典型的应用领域之一，人员和机器的保护在这一领域中非常重要。

SITEMA气动安全制动器产品系列 KSP

适用于轻型至中等负载

获得德国工伤保险行业协会（DGUV）认证

单一负载方向

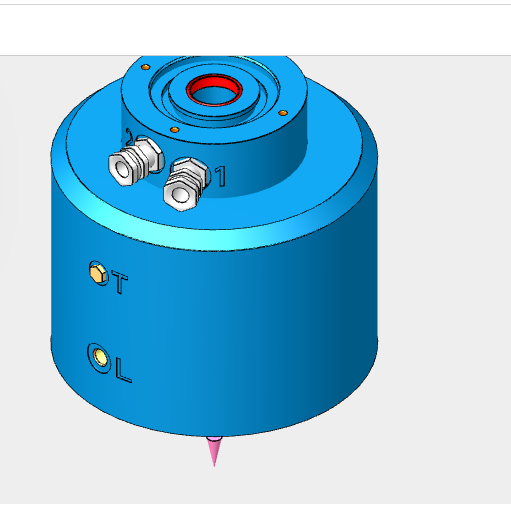

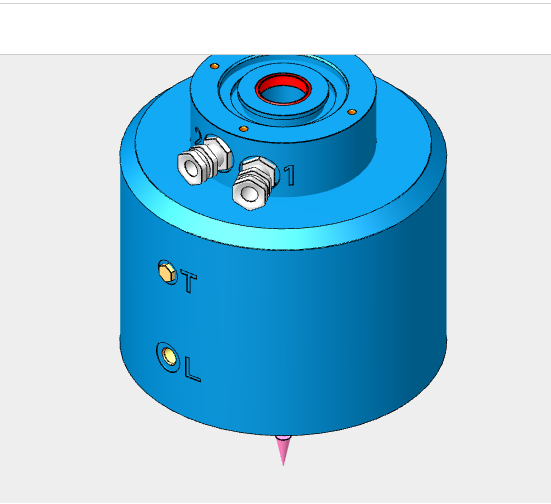

SITEMA气动安全制动器KSP32功能

通过气动压力释放锁紧。 这会形成一定的气隙，使圆杆可以无摩擦地滑动。接近开关2被激活。

切断压力时，张力弹簧会将夹紧套管压入夹圈的锥体中，从而在圆杆和夹紧套管之间产生初始摩擦力（紧贴状态）。接近开关的信号从2变为1。

如果圆杆此时受力，锁紧系统自动增强收紧。只要作用力不超过允许负载M，圆杆的移动会很微弱，缩进路径不超过0.5 mm。 因为过载弹簧的预载力V略大于M，夹圈留在其初始位置。

当超过过载弹簧的预载力V时，夹紧套管与夹圈和环形活塞组成的套件随圆杆一起移动，直至达到下挡块约2 mm处。

从这时起，套管的锁紧力不再增加。因此，圆杆会在一定的过载力下滑脱，这使得此装置可以在紧急情况下以定义的制动力制动移动的负载。 下面力与路径关系图中的面积即为消除的能量。

为了释放锁紧，除了在“L”处施压外，还需执行与缩进路径相反的运动。常规接近开关会发出“已释放锁紧”的信号，告知控制器可以向下移动。接近开关的信号从1变为2

SITEMA气动安全制动器KSP32参数

识别码 (订购号) KSP 032 01

圆杆 Ø mm 32

允许负载 kN 30

释放压力 bar 3,5

外壳 ∅ mm 216

外壳长度 mm 204

SITEMA气动安全制动器KSP型号

KSP 16

KSP 22

KSP 22

KSP 25

KSP 28

KSP 32

SITEMA气动安全制动器KSP应用领域

汽车制造：传送装配线

阻止龙门装载机的竖轴下降，在驱动失灵的情况下保护工作人员和夹具的安全

喷嘴支架

金属板件冲压前喷油用的喷嘴支架的固定。

龙门吊

阻止龙门装载机的竖轴下降，在驱动失灵的情况下保护工作人员和夹具的安全。

磨床

锁定竖轴，防止意外下降。

跌落测试台

锁定在跌落测试中以高达2 m/s的速度下落的重物
