R+W金属波纹管联轴器BK1 15 30

描述

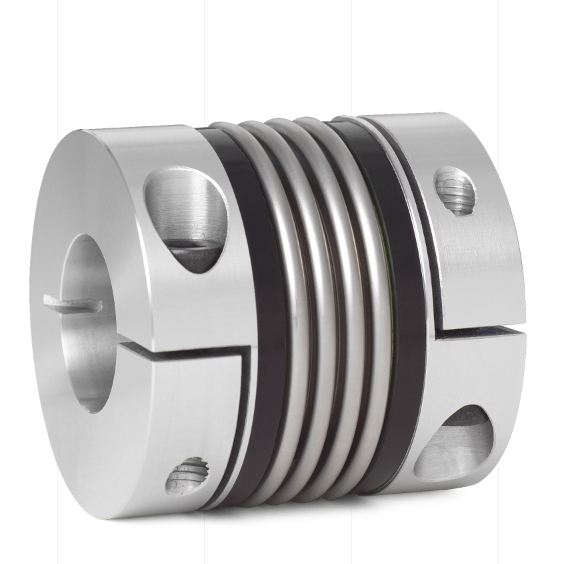

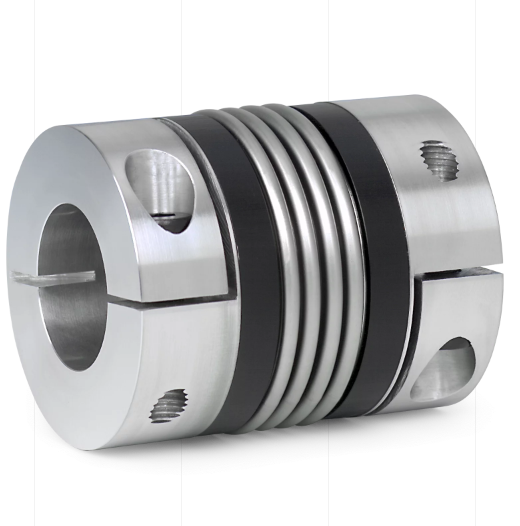

带法兰附件的金属波纹管联轴器15 - 10,000 牛米。

如果遵循技术说明，联轴器将具有耐久性和免维护性。

轴-轮毂连接的配合间隙为 0.01 – 0.05 mm。

与其他产品一样，配合、键槽、特殊材料、波纹管和 ATEX 版本可在短时间内完成。

性能

针对客户定制的特殊解决方案

紧凑型设计

两个带公制螺纹的法兰轮毂

短时间内允许的 TKN 值的 1.5 倍

材料

波纹管：由高弹性不锈钢制成

轮毂：钢

技术数据

温度范围 -30 °C 至 +100 °C

额定扭矩 （Nm）15

联轴器长度 （mm）30

金属波纹管外径 （mm）49

孔径（mm）25

扭转刚度 （10³ Nm/rad）20

功能与特性

不锈钢金属波纹管是联轴器的核心，可以补偿横

向、轴向和角轴的不对中，恢复力较低。

无间隙、扭转刚性金属波纹管联轴器保证了传动系

的精确定位。此外，它们还可用于每分钟高达

200,000转的高动态应用，具体取决于型号。

优势

定位精度高

低质量惯性

紧凑型设计

耐久且免维护

多种型号，满足刚度和偏移补偿方面的不同要求。

使用

在高动态伺服轴中

机器

木工机械

包装

自动化系统，

印刷机

钣金加工机械，

齿轮切割机，

等等......

型号

BK1 30

BK1 60

BK1 150

BK1 200

BK1 300

BK1 500

BK1 800

BK1 1500

BK1 4000

BK1 6000

BK1 10000
