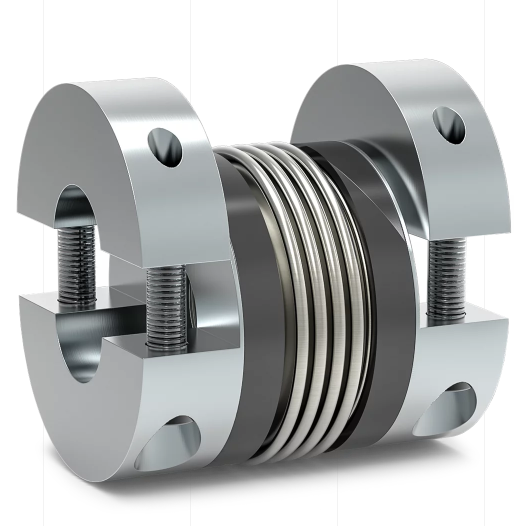

R+W金属波纹管联轴器BK2 15 99

描述

带夹紧轮毂的金属波纹管联轴器15 - 10,000 牛米 |易于安装。

轴-轮毂连接的配合间隙为 0.01 – 0.05 mm。

与其他产品一样，配合、键槽、特殊材料、波纹管和 ATEX 版本可在短时间内完成。

据指令 94/9/EC 用于危险区域 1/21 和 2/22 的防爆区域。

性能

易于安装

重量轻，转动惯量小

可选：800系列后张紧系统

设计

两个夹紧轮毂，每个轮毂都有一个侧螺钉

短时间内允许的 TKN 值的 1.5 倍

材料

波纹管：由高弹性不锈钢制成

枢纽：

*高 80 系列 – 铝制，可选钢制

从 150 系列 – 钢

R+W BK2 15 99技术参数

温度范围-30 °C 至 +100 °C

额定扭矩(Nm) 15

联轴器长度(mm) 99

孔径(mm) 8-28

外径(mm) 49

扭转刚度(10³ Nm/rad) 14

型号

BK2 30

BK2 60

BK2 80

BK2 150

BK2 200

BK2 300

BK2 500

BK2 800

BK2 1500

BK2 4000

BK2 6000

R+W金属波纹管联轴器类型

BK1：带法兰附件的金属波纹管联轴器15 - 10,000 牛米

BK2：带夹紧轮毂的金属波纹管联轴器15 - 10,000 牛米 |易于安装

BKH：带分体式夹紧轮毂的金属波纹管联轴器15 - 4,000 牛米 |径向安装

BKL：带夹紧轮毂的经济舱金属波纹管联轴器2 - 500 牛米 |低成本设计

BKC：金属波纹管联轴器紧凑型，带夹紧轮毂15 - 500 牛米 |紧凑型设计

BKM：金属波纹管联轴器，扭转刚性，带夹紧轮毂20 - 1,000 牛米 |高的扭转刚度

BKS：金属波纹管联轴器焊接与夹紧轮毂15 - 500 牛米 |坚固的不锈钢设计

BK3：金属波纹管联轴器，带锥形夹紧轮毂15 - 10,000 牛米 |高锁模力

SP3金属波纹管联轴器，带外部夹紧环60 - 10,000 牛米 |高速

BK4 ：用于发动机的金属波纹管联轴器15 - 150 牛米 |用于锥形轴端

BK5：金属波纹管联轴器，可插拔，带夹紧轮毂15 - 1,500 牛米 |简单的轴向安装

BK6：金属波纹管联轴器，可插拔，带锥形夹紧环15 - 1,500 牛米 |简单的轴向安装

BK7：金属波纹管联轴器与锥形膨胀芯轴联轴器15 - 300 牛米 |用于空心轴连接

BK8：金属波纹管联轴器，带ISO机器人法兰连接50 - 2,600 牛米 |紧凑且扭矩优化
