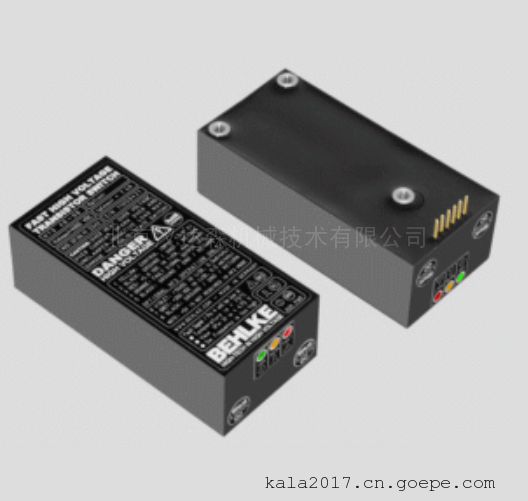

behlke高压开关HTS 160-500-SCR耐过载

与经典的盘式晶闸管开关不同，dv/dt 和 di/dt 非常有限 功能，快速 BEHLKE 晶闸管开关模块由

大量较小的晶闸管模具（类型取决于多达 1000 个 单个晶闸管），以并联和串联方式连接，

因此极限DV/DT 和 DI/DT 被有效地分成非临界值，用于 单个晶闸管。每个晶闸管都是由自己的 高度同步和隔

离的栅极驱动器。

这使得一个非常短的门 可以布线，并避免了经典中已知的危险热点 晶闸管开关设计。

BEHLKE 晶闸管开关可安全操作 在物理上可能的*高 DI/DT 和 DV/DT 速率下，以及 尽可能高的峰值电流，

而寿命没有任何可测量的下降 期望。

BEHLKE 晶闸管开关是真正的栅极控制开关，不会 从负载电路中汲取发射能量。

这允许一个安全的 从接近 0 V（提供足够的咬接电流）切换到 *大电压，没有任何限制。

这些开关是 隔离*大工作电压的至少 150%，因此 无需大量工作即可实现高侧开关应用。

在 为了节省成本和构建体积，尤其是在低侧开关中 应用（例如撬棍电路），所有 BEHLKE 晶闸管开关都可以

也可选择非对称隔离，例如 200 正极为 kV，负极为 30 kV。特殊隔离 电压要求可通过定制隔离电压来满足

每个晶闸管开关型号的额定值，无论其运行情况如何 电压。“常规”隔离电压选项范围为 40 kV 至 200 kV

（opt. ISO-40、ISO-80、ISO-120、ISO-200）。

一个 “医疗 认证“，可在 请求。1 至 150 kV （AC/DC） 之间的任何定制电压和任何 可在 1 至 100 kA

之间定制峰值电流，交货时间 大约 4-8 周。如果满足以下条件，我们不会对定制开关收取额外费用

它们可以在现有平台上实现。请咨询 BEHLKE。

为了并联连接多个晶闸管开关，它们是 配备同步 I/O。此功能可确保同步 触发并禁止其他开关模块的 Trigger 输入，

如果 一个开关由于故障情况（例如过热）而关闭。由于电磁性强 字段，这可能是由 开关，

单独的控制单元（选项 SEP-C） 建议在 感应回路面积较大的所有情况下使用。

特点

● 坚固且廉价的高压开关，用于 放电应用和产生阻尼正弦 与快速高压 FDA 续流二极管相关的振荡

● 高 峰值电流能力

● 高 DI/DT 而不会影响可靠性和预期寿命 到大量具有独立栅极驱动的单个 SCR

● 非常耐过载

● 通过简单的 TTL 触发脉冲 （2-5 V） 轻松触发

● 非常紧凑且重量轻

● 各种冷却选项

HTS 160-500-SCR技术参数

描述 同步,用于并联的 I/O

*大电压[kV] 16

峰值电流[A] 5000

峰值功率 [MW] 80

上升时间[μs] 35…∞

尺寸[mm3] 153 x 64 x 31
