rohm车床卡盘Duro-M 80/3货号185300

Duro-M 是一种带通孔的手动驱动涡旋卡盘。它主要用于传统的车床上，用于加工车削零件。

Duro-M 的卡盘体基本上由钢制成，旨在实现*佳可达性，同时减轻重量和质量惯性。用于冷却剂的滴水边缘包含在圆周上。

端面朝边展平。

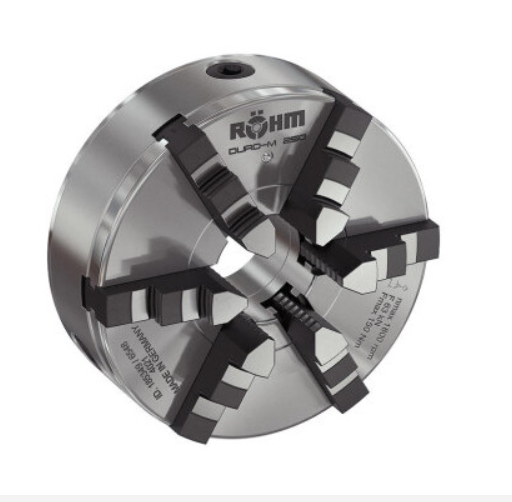

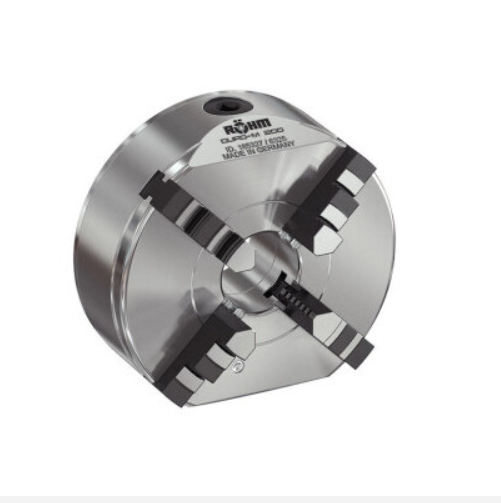

Duro-M 有两爪、三爪、四爪和六爪版本。在连接侧，可提供圆柱形安装（从后面安装 [DIN 6350，A 型]，

从前面安装 [DIN 6350，修改]）、短锥度安装（从前面安装 [ISO 702-1/DIN 55026]、凸轮锁 [ISO 702-2/DIN 55029] 和

卡口 [ISO 702-3/DIN 55027]）。

Duro-M 也可选择配备双爪导轨。Duro-M 的供货范围包括一组内外钳口或一组底座和可逆钳口。

钳口在工厂被磨到您的卡盘上。

DURO-M 卡盘有 2 爪、3 爪和 4 爪卡盘可供选择，*大尺寸为 Ø315 mm，带有机加工的扇形。

所有带前安装的 4 爪卡盘都没有扇形 所有 6 爪卡盘也没有扇形。

对象

传统的夹紧、卧式和立式车床以及铣床、转台和分度附件。主要在单件或小批量生产或维修店。

为什么

夹紧旋转对称部件，用于车削和铣削操作

为什么

直径范围非常广（已从 Ø74 到 Ø630）

卡盘体（和所有其他部件）由钢制成

所有常见的主轴接口

可选 2 爪、3 爪、4 爪和 6 爪卡盘

可选配双导轨

高夹紧力

高同心度

重量和质量惯性经过优化

*小干扰轮廓

Duro-M 80/3技术参数

夹紧力 13

固定螺纹 3xM6

卡盘高度 mm 39.5

卡爪高度 mm 14

*大转速 7000

安装 mm 56

卡爪数量 3

产品编号 185300

通孔 mm 19

扭矩 Nm 30
