美国HVI(美高测) CDS系列电缆故障定位器代理，本产品具有高燃烧电流（*高 400 mA）降低故障阻抗，支持低电压定位。现在热卖中，如需购买，可通过客服热线联系我们！

CDS 系列电缆故障定位设备产品目录
HVI 是一家专注于电缆测试和故障定位设备的公司，提供从 5kV 到 230kV 电缆系统的完整解决方案。CDS 系列冲击电压发生器具备多档电压输出、高燃烧电流和 TDR 兼容性，可安全高效地定位电缆故障。专为 35kV 至 69kV 电缆系统设计的高可靠性故障定位解决方案，通过可控能量冲击和智能燃烧技术，快速定位高阻、低阻及间歇性故障，减少电缆损伤，支持电弧反射法和电流脉冲法，兼容主流 TDR / 雷达设备。

特点
三种全焦耳输出电压设置
三个完全可变的耐压输出电压
可用的*高燃烧电流
内部电弧反射和电流脉冲滤波器
兼容几乎所有 TDR/雷达型号

CDS 系列核心优势
可控能量设计
三档电压输出（如 5/10/20 kV），保持全能量放电，减少电缆损伤。
高燃烧电流（*高 400 mA）降低故障阻抗，支持低电压定位。
智能功能
可变放电速率（6–10 秒），适配不同测试场景。
内置高压耦合器，兼容 TDR / 雷达，支持电弧反射和电流脉冲法。
安全与耐用性
防静电阻尼仪表、外部联锁和紧急停止按钮，保障操作安全。
低温柔性 EPR 电缆，适应恶劣环境。

标准配置

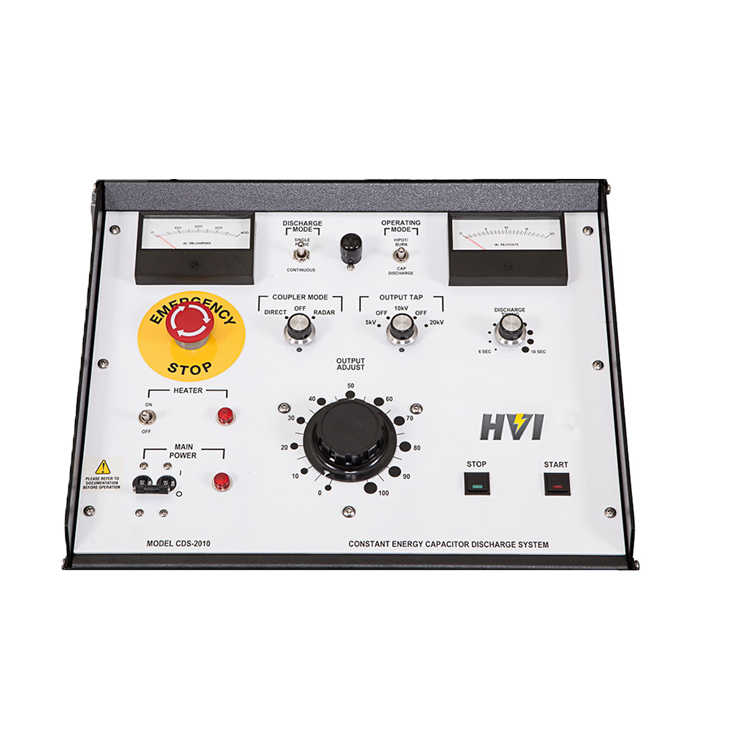

主机：CDS 系列冲击电压发生器。
附件：
50/100 英尺屏蔽输出电缆、接地棒、操作手册、校准证书。
内置高压耦合器和 TDR 接口。

应用场景
配电电缆：35kV 及以下电缆的高阻、低阻故障定位。
输电电缆：69kV 及以下长距离、油浸电缆故障定位。
网络系统：复杂配电网络的快速故障排查。

产品规格

项目	CDS-2010U/UF	CDS-3616U/UF	CDS-3632U/UF	VT33/F
输入电源	120VAC, 25A / 230VAC, 15A	120VAC, 25A / 230VAC, 15A	120VAC, 25A / 230VAC, 15A	120VAC, 10A / 230VAC, 5A
高压输出	0–5/10/20 kV DC	0–9/18/36 kV DC	0–9/18/36 kV DC	0–33 kV AC (0.1Hz VLF)
燃烧电流	400/200/100 mA	280/140/70 mA	280/140/70 mA	VLF 燃烧（周期性电弧）
放电能量	1000 J（各档满压）	1600 J（各档满压）	3200 J（各档满压）	760 J（13 kV DC）
放电速率	6–10 秒	6–10 秒	6–10 秒	固定 8 秒
TDR 接口	电弧反射 / 电流脉冲	电弧反射 / 电流脉冲	电弧反射 / 电流脉冲	电弧反射
尺寸与重量	686×686×1219 mm，118 kg	635×737×1130 mm，170 kg	635×737×1130 mm，204 kg	711×660×1118 mm，111 kg
输出电缆	50 英尺 HV/Return/Ground	100 英尺 HV/Return/Ground	100 英尺 HV/Return/Ground	50 英尺 HV/Return/Ground

品牌：	美国HVI(美高测)
型号：	cds
加工定制：	否
测量范围：	-
测量精度：	-
分辨率：	-
测试盲区：	-
最大测试距离：	-
