HVI HPA系列交流高压耐压测试仪供全系列交流介电测试装置，电压可达300kV，功率可达40kVA，专为样品或生产测试应用中的过电压耐压测试而设计。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们!

HPA系列交流高压耐压测试仪产品简介：
HVI HPA 系列交流高压介电测试装置专为生产、耐压、局部放电及其他诊断测试设计，电压覆盖至 300kV，功率达 40kVA。该系列适用于电容器、绝缘子、开关设备、母线槽、绝缘工具、高空作业平台、变压器等大电流负载的过压耐受测试，部分型号支持电机绕组测试、ASTM D149 标准测试或作为介质损耗、局部放电等诊断测试的电源。HPA 系列采用美国制造，根据电压和功率配置钢制或玻璃纤维高压单元，提供多种控制配置以满足不同自动化需求，高压部分也可集成至定制 OEM 系统（如橡胶手套、高空作业平台绝缘层测试）。若低功率型号足够，可考虑 PFT 系列（1-3kVA，10-100kV）或 ALT 系列（7kVA）。

HPA系列交流高压耐压测试仪产品特点：

一、核心技术优势

间隙铁芯变压器设计

• 3kVA 机型仅需 1.5kVA 输入（PFT-303CM/503CM 等）
• 支持容性负载补偿，适用于电机、电缆等高电容负载

• 所有型号波形失真度＜5%（符合 IEC 60060 标准）

• 电压表：0-15/30kV、0-25/50kV 等双量程设计（精度 ±2% FS）
• 电流表：0-1mA 三量程（x1/x10/x100），带保护电路

二、安全性能

• 零启动保护（Zero Start）
• 外部安全联锁接口（支持脚踏 / 手动开关）
• 过载保护（10-110% 可调）
• 主电源钥匙开关

• 可分离式结构（PFT-401CEF/PFT-652CM 等）
• 抗震仪表保护（ Transit Protected Meters）

三、便携设计

• PFT 系列重量 32-35kg，*小尺寸 534x286x387mm（PFT-303CM）
• HPA 系列采用推车式设计（如 HPA-055MF）

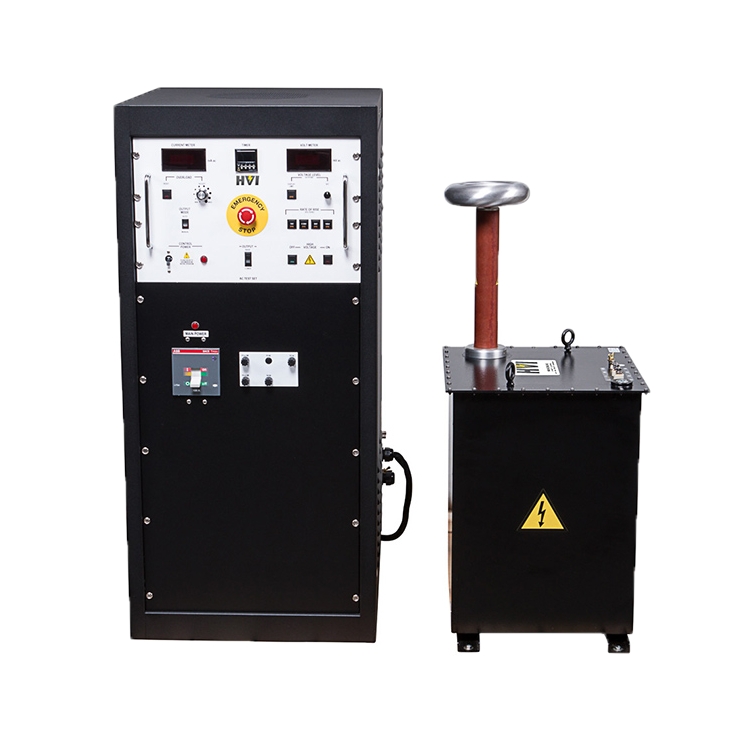

• 分体式高压单元与控制单元（HPA-1003CM 等）
• 可选 20ft 耐寒屏蔽电缆（-40℃保持柔性）

四、应用扩展性

• 开关设备 / 断路器（PFT-302CE）
• 绝缘工具 / 母线槽（PFT-401CEF）
• 电机绕组测试（HPA-033MF）
• 局部放电检测（HPA 系列 PD＜10pc）

• 数字仪表升级（后缀 "D"）
• 故障灼烧电抗器（PN PFT-BC）
• 50% 电压抽头（全 kVA 功率）

五、质量认证

1. CE 认证（PFT-302CEF/PFT-401CEF 等）
2. ISO 9001:2015 认证
3. 美国制造（所有 HPA 系列）

六、附件系统

• 黄绿接地线（20ft）
• 校准证书
• 操作手册

• 安全接地棒（PN 90-405）
• 可重复使用运输箱（PN 32-0392）
• 电压校准器（DVR-150/300）

可选升级

PLC 接口

C3 或 C4 控制器还提供输入和输出控制接口，可与远程可编程逻辑控制器（PLC）或客户提供的其他控制器连接。它可以在本地模式下使用前面板控制操作，也可以在远程模式下通过客户提供的外部控制操作。包括 0 - 10Vdc 输入控制和输出反馈信号，允许对介电测试装置的大多数功能进行远程控制，并通过输出信号与外部客户提供的 PLC 控制器进行通信。在远程模式下，除紧急停止按钮、电压表和电流表外，前面板的所有控制均被禁用。此升级仅适用于 C3 和 C4 控制组件。

• 输入远程控制信号

  • 常开触点（N/O）：闭合 - 高压开启；断开 - 高压关闭

  • 上升速率：0 - 10V 对应 10 秒 - 100 秒升至满输出

  • 常开触点（N/O）：上升 - 闭合操作

  • 常开触点（N/O）：下降 - 闭合操作

  • 常闭触点（N/C）：过载复位 - 断开操作

  • 过载设定点：0 - 10Vdc 对应 10 - 110% 电流

• 输出反馈信号

  • 远程启用：常开触点（N/O）

  • 主电源开启：常开触点（N/O）

  • 高压开启：常开触点（N/O）

  • 过载故障：常开触点（N/O）

  • 电压：0 - 10Vdc 对应 0 - * 输出电压

  • 电流：0 - 10Vdc 对应 0 - * 输出电流

  • 电压归零（过载后自动）：常开触点（N/O）
