污水混合潜水搅拌机推流器结构图CAD

潜水搅拌机生产厂家南京蓝宝石通过不断的改革创新，南京蓝宝石环保设备有限公司生产的QJB型多功能旋流式潜水搅拌机在一次次升级改造中进行了优化组合，现在已形成由减速结构和新一代玻璃钢整体叶轮相配合的广泛使用，其便捷的安装、稳定的运行、卓越的效能受到了用户的普遍好评和青睐，销量不断攀升。
该减速结构使用的齿轮采用优质合金钢渗碳、淬火、磨齿等精加工而成，速比准确、体积小、重量轻；可靠性高、运行平稳、噪音低等特点。另外，该新一代整体式叶轮通过CFD软件优化设计，水力性能好，叶片宽而薄，重量轻、能耗低、效率高、推力大，能减小减速机的使用负荷，运行平稳，延长设备的使用寿命。可快速安装、拆卸，平衡性、匀质性好，可产生大体积流场，服务范围广。采用无堵塞设计，表面光滑呈后掠式。叶片具有自洁功能和“柔性”并能够吸收发生改变的水力负载，从而有利于创建出柔和的水流。由于叶片采用高强度的玻璃钢材料，在污水介质中性能稳定，耐腐蚀，耐磨性好。而且耐酸性、耐碱，抗氧化性好，韧性好，强度高、防水性能好，可以适用在各种类型的污水介质中使用。他的问世一举

二、QJB型潜水搅拌机组成

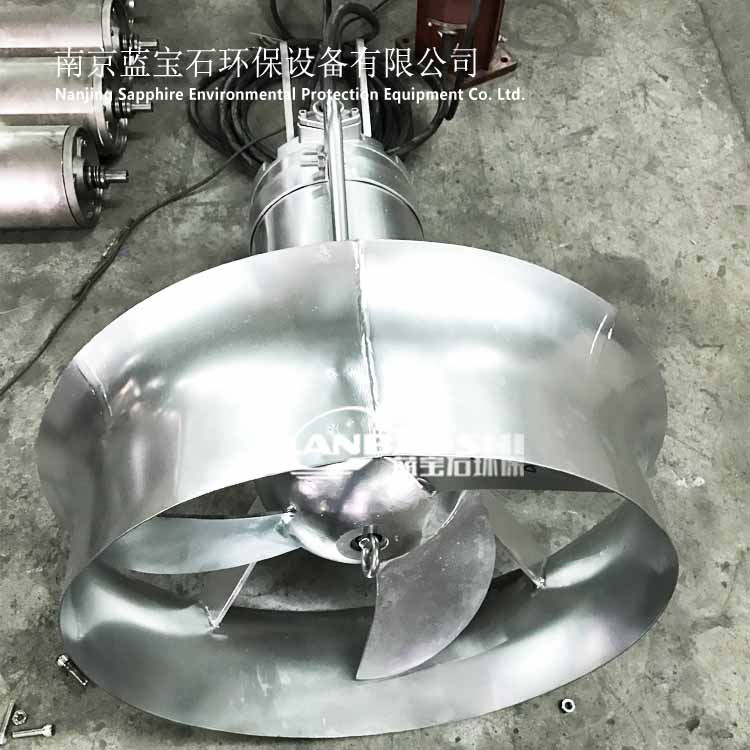

QJB型铸件式潜水搅拌机主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、安装系统、电气控制等部分构成。搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。

四 、用途及适用条件
混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。
潜水搅拌机可在下列条件下正常连续运行：
★ zui高介质温度不超过40°C
★ 介质的PH值在5-9
★ 介质密度不超过1150KG/M^3
★长期潜水运行，潜水深度一般不超过20米
潜水搅拌机安装系统：
潜水搅拌机安装系统II适用于混合型多功能旋流式潜水搅拌机，型号：QJB11/12-620/3-480/S
安装系统III主要由手拉葫芦、起吊架、吊架座、起吊环链、上支撑架、导杆、中间支撑架（池深≤4m时无需配备）、限位架、底座等组成。导杆通过焊接在本体上的绞轴定位于上支撑架、中间支撑架、底座同心轴线上，并可在水平面内转动±60°，以适应不同方向搅拌或推流，消除水池中的死区，使水流处于zui佳运行状态。潜水搅拌机通过导轮沿导杆上下移动；起吊架可安装在支座上并可绕其定位轴线选择360°，以方便安装及维护。为增加潜水搅拌机运行时的可靠性，减缓潜水搅拌机运行中的振动，一般限位架直接焊接在导杆上，并在潜水搅拌机与限位架间加设减震块。限位架焊接在导杆上可在出厂前焊接，也可在现场安装时焊接。如用户无特殊要求，一般在出厂前焊接。该安装系统与基础采用预埋钢板焊固的联接方式。

污水混合潜水搅拌机推流器结构图CAD
污水混合潜水搅拌机推流器结构图CAD

品牌：	蓝宝石环保
型号：	污泥池液下推进器
加工定制：	是
材质：	304
适用介质：	污水
额定转速：	740 r/min
叶片数量：	3
外形尺寸：	800 mm
