一、简介

本转鼓精密过滤成套设备采用国外工艺并结合本公司实践开发经验，按照客户要求尺寸进行设计和制造。

可拆洗滤网式精密微滤机是利用重力和压差使污水中的悬浮物通过某种多孔介质，使固体颗粒被截留从而有效的分离悬浮物和污水的精密设备。

转鼓式精密过滤器作为一种高效、可靠的过滤设备，广泛应用于各种液体的过滤处理中。其良好的过滤效果和稳定的运行性能，使得它在工业生产、水处理、农业灌溉等多个领域发挥着重要作用。然而，为了确保精密过滤器的长期稳定运行和延长其使用寿命，定期的维护与清洁工作是不可少的。

二、工作原理

设备选用过滤精度达到10μm的316L不锈钢滤网作为滤料，滤网覆盖在转鼓外侧，转鼓不断缓慢旋转，污水重力自流进转鼓，转鼓下半部为有效过滤面，清水经滤网过滤流出转鼓，悬浮污物被滤网截留，并随滤网旋转到转鼓顶部，反冲洗装置设置在转鼓顶部外侧，由外向内不断连续冲洗，设置在转鼓内的独立接渣槽收集反冲洗滤渣并通过重力排出，反冲洗采用滤后水，设置的压力确保能冲洗干净受污的滤网，始终保持滤网正常通量，小流量高扬程设计保证反冲洗耗水*小。

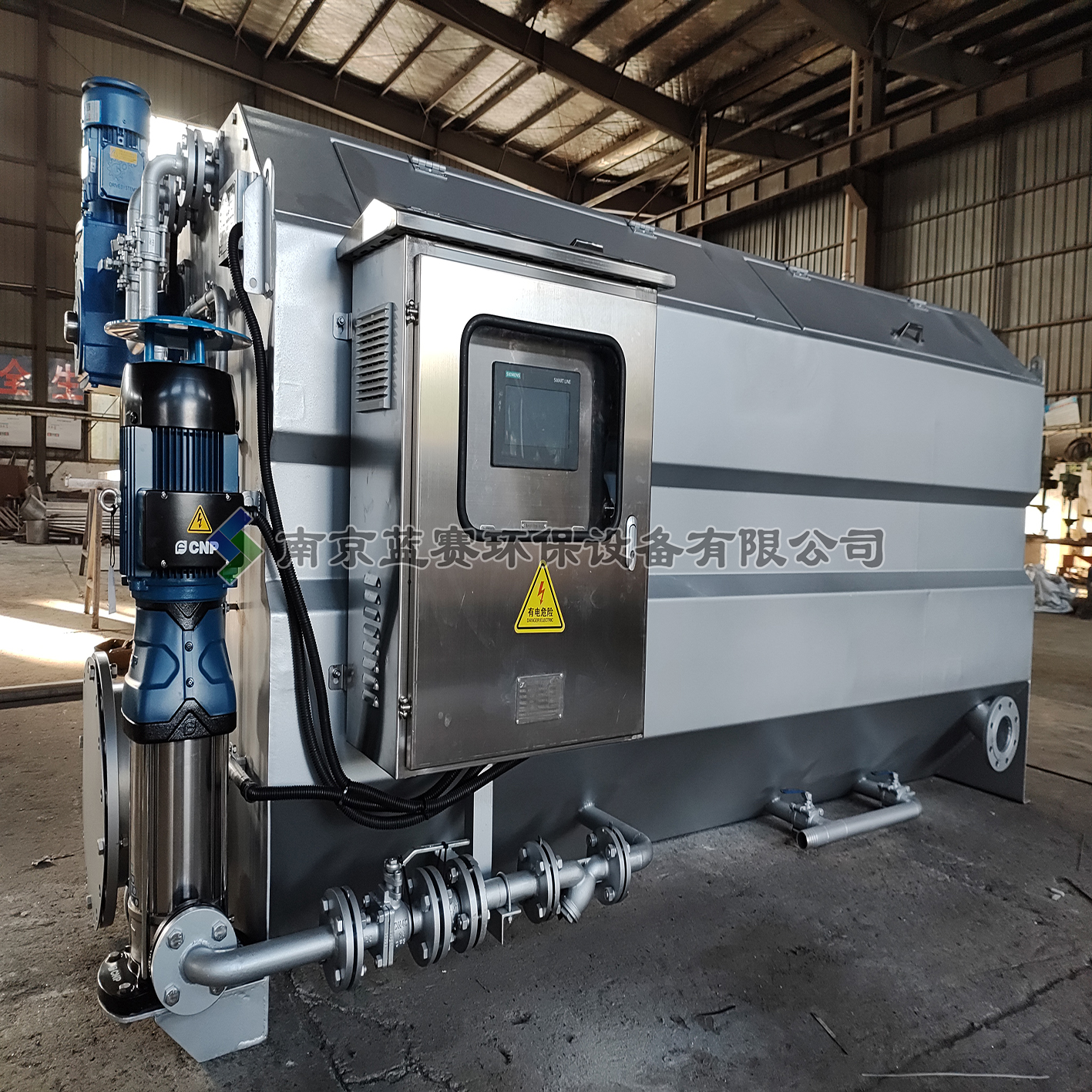

三、设备结构

设备为连续过滤，当滚筒内有水进入时，自控系统将启动驱动系统驱动滚筒转动，同时启动反冲洗泵。滚筒开始缓慢转动，反冲洗泵抽取滤后出水对滤网进行反冲洗。冲洗下来的颗粒物质由设备内部的反冲洗水收集槽收集，并通过排污管排出设备。反冲洗的同时，过滤正常运行。当无水通过设备时，设备将自动停止。

1、精密过滤器设备组成

（1）不锈钢机架（2）核心过滤系统（3）驱动系统

（4）反冲洗系统（5）控制系统

2、设备主体

回转式过滤装置外壳由304不锈钢制造，包括中心进水管、转筒、传动齿轮、转动轴承、密封件等装配组件。中心转筒内的上端设一个收集排污槽。所有的主体部件都采用304不锈钢。

3、不同型号的精密过滤器网片介绍

精密过滤器根据流量不同由4-12片独立的半圆形分片组成，每一个分片都可以很方便拆卸和装配。滤网为多层烧结网，中间为主过滤网，材质为316L不锈钢，主网上下层为加固304不锈钢网，*外侧为龙骨，用于增加过滤网的强度，多层网和龙骨经过特殊的烧结工艺一次成型。

4、驱动系统

每台过滤设备的驱动装置由驱动电机、链轮、滚筒支撑组成。驱动电机电源为380V/50Hz/三相交流电。

5、反冲洗系统

反冲洗系统包括反冲洗水泵、冲洗水管、喷嘴系统，污物收集槽，排污管道。反冲洗系统的功能是使用泵抽取过滤后的水，通过喷射高压扇形水柱对滤布进行自外往内的冲洗，从而将堆积在滤布内表面的悬浮物冲洗落入下方的收集槽，通过管路流入其它工艺设备。

6、控制系统

（1）可拆洗滤网式精密微滤机在过滤系统的操作中可实行自动控制和手动控制相结合，控制系统采用国际电气制造业协会的标准进行制作，按照工艺设计要求监视和控制设备运转。

（2）控制柜外壳材质为304不锈钢。（3）控制箱设开-停按钮，自动-手动转换开关，紧急停车按钮，单项设备的开-停-故障指示，所有控制及保护回路分开，按钮及指示灯相匹配。

（4）主电机变频控制，可以根据水位情况自动调整频率，从而调整转鼓的转速，实现智慧控制。

（5）系统采用PLC控制。

7、设备特点

（1）滤网使用寿命长，更换方便，（2）过滤速度快.

（3）构造简单，维护方便.（4）水头损失小.（5）占地面积小.（6）反冲洗消耗水量小.（7）运行能耗低.

四、技术特点

4.1滤网使用寿命长，采用316L特殊编制多层烧结滤网（孔径小、丝径粗、强度大），经过双面加强筋加固加工后，使用寿面超过3-5年；

4.2滤网更换方便，网片模块化，可独立单片更换，单片成本低；

4.3耐冲击负荷强，设备在进水SS达到50mg/L下，仍可正常运行；

4.4过滤为连续过滤，过滤与反冲洗为依次连续循环运行，互不干涉；

4.5水头损失小，水头损失小于30cm；

4.6处理效果好，过滤精度达到*小10μm，出水水质SS小于10mg/L；

4.7占地面积小，滤网空隙率高，滤速超过200m/h.m²，超过传统过滤器的10倍，设备小型化。

4.8运行费用低，设备为自流型重力过滤，反冲洗与转鼓驱动电机功率绩效，能耗远小于传统过滤器。

4.9解决了传统过滤器容易堵塞的问题，连续反冲洗设计，确保滤网保持干净，过滤水质水量稳定。

4.10全自动操作，无人值守设计。
