PORTABLE DOPPLER ULTRASONIC FLOWMETER
便携式多普勒超声波流量计
0|主要特点HIGH LIGHTS
•宽流速范围:0.02m/s到5m/s（可扩大 至 1 0m/s）o
•高精度：测量流速的1%±0.01m/s.
•流体力学外壳设计，对水体流态影响 小，不影响测量精度.
•可提供瞬时流量值和累积流量值.
•速度面积法流量测量，适合满管及非 满管，可自由设定水位断面关系。
•自带高容量锂电池，充满电后可长时 间使用。
•配套上位机软件，支持数据导出。
•配套高强度不锈钢测杆和支架，可自 由拼接。
•使用方便，只需将探头放入待测渠道 中，即可读取实时数据和累计数据.
•高响应时间，测量结果时时刷新。
•测量线性，出厂已校准长期使用也无 需校准。
•具有多垂线流量测量功能。
© | 产品介绍 PRODUCT DESCRITION
LBX-200便携式多普勒超声波流量计由手持式控制器和多普勒超声波流量计组 成，集测量、存储与显示等功能于一体。适用于河道、渠道、管道等现场的监测，专为测 量水体的水位、流速和流量而设计。LBX-200便携式多普勒超声波流量计支持河流测验 规范测流模式和固定断面测流模式，能够适用于各种规则、不规则的测量环境。
设备无旋桨、轴承等转动部件，采用多普勒技术探测流速，无摩擦、无惯性，测量 点在设备前方，不破坏流场，具有测量精度高、量程宽，感应灵敏，测流线性，不惧泥 沙、漂浮杂物，读数直观，操作简便不易损坏。无机械转动部件，不存在泥沙堵塞或水 草、杂物缠绕等问题，可适用于泥沙悬浮物含量高，水草等漂浮物多的河流中测量。
产品执行SL/T186-1997标准，适用于连续便携式测量，具有携带方便、精度高、 使用简单等显著优点。
I 详细规格 DETAILED SPECIFICATIONS
| 测量原理 |
多普勒效应、速度面积法 |
| 流 |
速 |
测量范围 |
测量精度 |
分辨率 |
| 0.02-5m/s 冋扩大） |
±1%±0.01m/s |
1 mm/s |
| 水 |
位 |
测量范围 |
测量精度 |
分辨率 |
| 0-10m （可扩大） |
±1cm |
1 mm |
| 流 |
量 |
测量范围 |
测量精度 |
分辨率 |
| 0.001-999999999m3/h |
±2-3（根据断面形态有所不同） |
0.001 m3/h |
| 温 |
度 |
测量范围 |
测量精度 |
分辨率 |
| -20-65°C |
±0.5°C |
0.1 °C |
| |
|
功耗 |
数据刷新频率 |
内置电池 |
| |
|
<1W |
1Hz |
3.7V 5AH |
| 基 |
本 |
充电电源 |
显示屏 |
接口 |
| 5V 1A |
256X128 |
RS485 Modbus |
| 参 |
数 |
存储容量 |
探头材质 |
探头防护等级 |
| |
|
16M （可扩展） |
ABS |
IP68 |
| |
|
工作温度 |
测杆 |
|
| |
|
-20-65°C（水体不结冰） |
Im/根（可拼接） |
|
使用方法 METHOD OF APPLICATION
LBX-200便携式多普勒超声波流量计适用于渠道、管道、河道等顺直段，顺直段长 度*好是水力半径的5-1 0倍（顺直段越长越好），且这一距离范围内不得有过流阻挡物（如 水闸、堰等），以保证探头前端水流流态的均匀稳定.

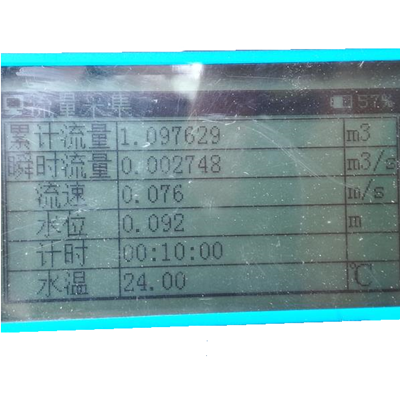

便携式多普勒超声波流量计使用时只需将探头和支架固定好，手持不锈钢测杆，将探 头伸入待测水体中，探头需正对来水方向，手持式控制器即可显示相应的水位、流速、流 量等信息。
