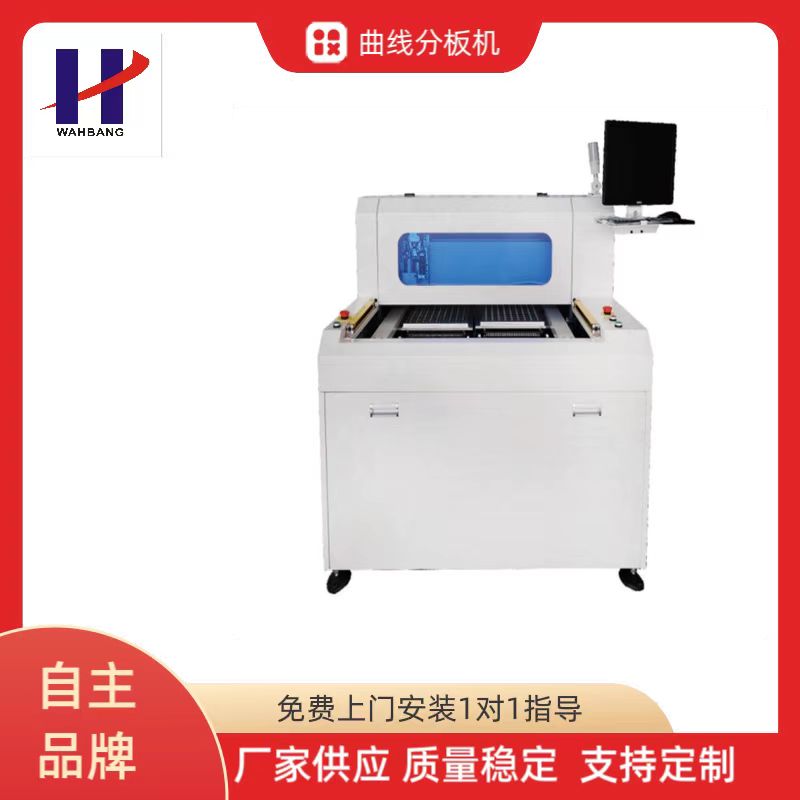

WAHBANG全自动分板机PCB-400
￥115000.00
115000
广东深圳宝安区
机器性能指标：
| Overall（概述） |
| 设备尺寸 |
1150mm x 1250mm x 1325mm |
| 重量 |
750KG |
| 底脚可调高度 |
60~110mm |
| Manipulator（机械控制） |
| 操纵马达类型 |
Panasonic MINAS A6系列 |
| 操纵马达重复精度 |
0.001mm |
| *大行程范围 |
870mm*450mm*50mm |
| Work station（工作台） |
| 板的定位方式 |
治具定位、万能顶针定位、视觉校正 |
| 进出板方式 |
左右工作台丝杆、导轨、伺服电机传动 |
| 分板*大尺寸 |
350mm*400mm（双工作台面） |
| 板*大厚度 |
5mm |
| Fixturing（夹具） |
| 刚性夹具 |
客户订制防静电治具 |
| 上端夹紧 |
采用孔定位方式 |
| Spindle Motor(主轴) |
| 功率 |
400W |
| *大转速 |
40000rpm/min |
| 冷却方式 |
自然冷却方式 |
| 更换工具方式 |
专用扳手更换 |
| Routing capability（路径性能） |
| *大切割速度 |
100mm/s |
| *大移动速度 |
3000mm/s |
| Vacuum System（过滤系统） |
| 过滤系统功率 |
2.2KW380V电机 |
| 过滤器 |
立式 |
| Utilities（动力） |
| Power（功率） |
4.5KW AC380V |
| Air supply（气压） |
4-6KG/cm2 |
| Programming（程序） |
| 编程方式 |
在线编程 |
| 编辑功能 |
直线、斜线、圆孤、圆 |
| 程序存储 |
跟据需要选择存储位置 |
| 配置编程CCD |
Daxiang 540TVL系列高像素彩色CCD |
| 刀具直径补偿 |
自动 |
| 过滤器设定 |
每次加工完成停机自动振打清洁过滤袋并将灰尘集中到集尘箱 |
| Operation Monitors（监视器） |
| 三色灯 |
高亮度三色灯监视机器的各种工作状态 |
| 工具好坏检测 |
刀具寿命使用累计距离检测 |
| 马达过热检测 |
具有过热、过载、低电压等保护功能 |
| 伺服过载检测 |
具有过载、线路是否正常、低电压等保护功能 |
| 工具寿命跟踪 |
刀具寿命累计距离检测 |
| 分板计数 |
分板计数，分板用时计数方式。 |
| 机器报错记录 |
软件自动机器报警提示 |
| Accuracy（精度） |
| 轴位置精度 |
±0.01mm |
| 分板精度 |
±0.025mm |
| 機台重覆精度 |
± 0.01mm |
| 重覆切割精度 |
± 0.025mm |
| Safety（安全装置） |
| 工作范围保护罩 |
采用四面密封保护方式 |
| 安全光幕 |
左右工作台 |
| 紧急停止按钮 |
左右工作台 |
五、高速吸尘器参数：
| 过滤器 |
立式箱体 |
| 集尘箱尺寸 |
730mm×640mm×1700mm |
| 电压功率 |
AC380V 50HZ，2.2KW、3HP |
| 噪音 |
75db以下 |
| 入风口\出风口尺寸 |
6寸\8寸 |
| 电源线 |
5X2.52 |
| 高密过滤袋 |
16PCS |
