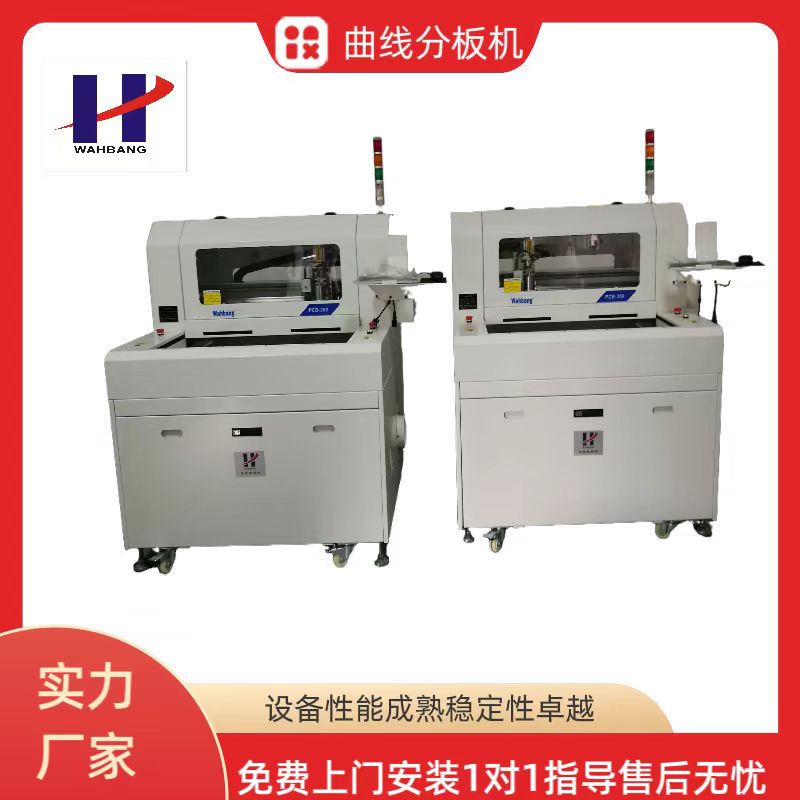

WAHBANG视觉分板机PCB-400
￥115000.00
115000
广东深圳宝安区
机器性能指标：
| |
1、概述 |
|
| 设备尺寸 |
主机器（L1490mm×W1404mm×H1256mm）
集尘箱（L730mm×W640mm×H1700mm） |
| 重量 |
550KG |
| 底脚可调高度 |
60~110mm |
| 2、机械控制 |
|
| 操纵马达类型 |
Panasonic MINAS A5系列 |
| 操纵马达重复精度 |
0.001mm |
| 各轴*大工作范围 |
X350mm*Y400mm*Z50mm |
| 3、工作台 |
|
| PCB定位方式 |
治具定位、万能顶针定位、视觉校正 |
| 上下板方式 |
工作台丝杆进料系统 |
| 分板*大尺寸 |
单工作台510mm*460mm |
| PCB分板*大厚度 |
5mm |
| 4、夹具 |
|
| 刚性夹具 |
万能顶针（金属）和专用防静电治具 |
| 上端夹紧 |
采用孔定位方式 |
| 5、主轴 |
|
| 功率 |
400W |
| *大转速 |
40000rpm/min |
| 冷却方式 |
自然冷却方式 |
| 更换工具方式 |
专用扳手更换 |
| 6、路径性能 |
|
| *大切割速度 |
100mm/s |
| *大移动速度 |
3000mm/s |
| 7、粉尘过滤系统 |
|
| |
过滤系统功率 |
2.2KW380V电机 |
| |
过滤器 |
立式 |
| |
8、动力需求 |
|
| |
Power（功率） |
4.5KW AC380V |
| |
Air supply（气压） |
4-6KG/cm2 |
| |
9、程序 |
|
| |
编程方式 |
在线编程 |
| |
编辑功能 |
直线、斜线、圆孤、圆 |
| |
程序存储 |
跟据需要选择存储位置 |
| |
配置编程CCD |
Daxiang540TVL系列高像素彩色CCD |
| |
刀具直径补偿 |
自动 |
| |
过滤器设定 |
每次加工完成停机自动振打清洁过滤袋并将灰尘集中到集尘箱 |
| |
10、监视器 |
|
| |
三色灯 |
高亮度三色灯监视机器的各种工作状态 |
| |
工具好坏检测 |
刀具寿命使用累计距离检测 |
| |
马达过热检测 |
具有过热、过载、低电压等保护功能 |
| |
伺服过载检测 |
具有过载、线路是否正常、低电压等保护功能 |
| |
工具寿命跟踪 |
刀具寿命累计距离检测 |
| |
分板计数 |
分板型号、分板计数，多样化的计数方式。 |
| |
机器报错记录 |
软件自动机器报警提示 |
| |
11、机器精度 |
|
| |
轴位置精度 |
±0.01mm |
| |
切割精度 |
±0.025mm |
| |
机台重复精度 |
± 0.01mm |
| |
重复切割精度 |
±0.025mm |
| |
12、安装装置 |
|
| |
工作范围保护罩 |
采用四面密封保护方式 |
| |
紧急停止按钮 |
左右工作台 |
五、独立集尘箱参数：
| 集尘箱尺寸 |
730mm×640mm×1700mm |
| 电压功率 |
AC380V 50HZ，2.2KW、3HP |
| 噪音 |
60db以下 |
| 入风口\出风口尺寸 |
6寸\8寸 |
| 电源线 |
5X2.52 |
| 高密过滤袋 |
16PCS |
