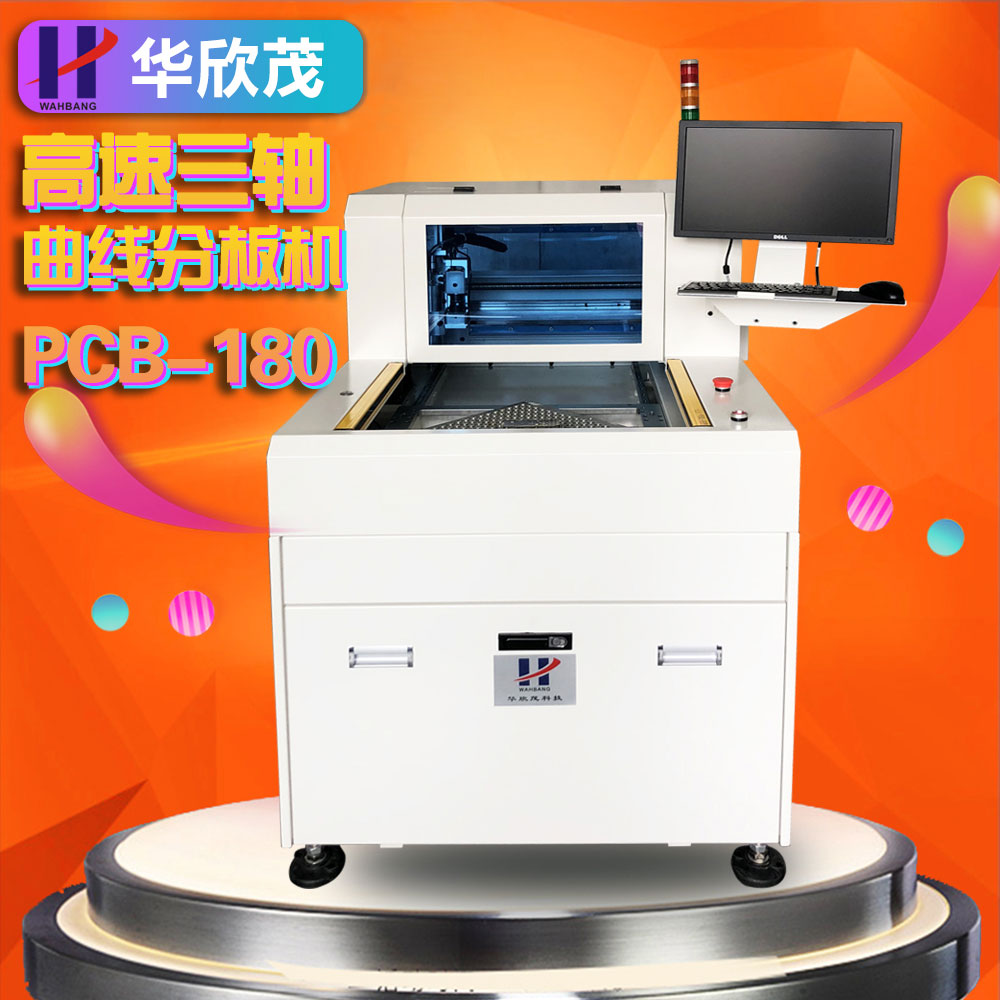

WAHBANG单工作台曲线分板机PCB-180

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥88000.00

广东深圳宝安区

深圳市华欣茂设备机械有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

机器性能指标：

	1、概述
设备尺寸	主机器（L1280mm×W880mm×H1190mm）集尘箱（L730mm×W640mm×H1700mm）
重量	550KG
底脚可调高度	60~110mm
2、机械控制
操纵马达类型	Panasonic MINAS A5系列
操纵马达重复精度	0.001mm
各轴*大工作范围	X350mmY400mmZ50mm
3、工作台
PCB定位方式	治具定位、万能顶针定位、视觉校正
上下板方式	工作台丝杆进料系统
分板*大尺寸	单工作台350mm*400mm
PCB分板*大厚度	5mm
4、夹具
刚性夹具	万能顶针（金属）和专用防静电治具
上端夹紧	采用孔定位方式
5、主轴
功率	400W
*大转速	40000rpm/min
冷却方式	自然冷却方式
更换工具方式	专用扳手更换
6、路径性能
*大切割速度	100mm/s
*大移动速度	3000mm/s
7、粉尘过滤系统
	过滤系统功率	2.2KW380V电机
	过滤器	立式
	8、动力需求
	Power（功率）	4.5KW AC380V
	Air supply（气压）	4-6KG/cm2
	9、程序
	编程方式	在线编程
	编辑功能	直线、斜线、圆孤、圆
	程序存储	跟据需要选择存储位置
	配置编程CCD	Daxiang540TVL系列高像素彩色CCD
	刀具直径补偿	自动
	过滤器设定	每次加工完成停机自动振打清洁过滤袋并将灰尘集中到集尘箱
	10、监视器
	三色灯	高亮度三色灯监视机器的各种工作状态
	工具好坏检测	刀具寿命使用累计距离检测
	马达过热检测	具有过热、过载、低电压等保护功能
	伺服过载检测	具有过载、线路是否正常、低电压等保护功能
	工具寿命跟踪	刀具寿命累计距离检测
	分板计数	分板型号、分板计数，多样化的计数方式。
	机器报错记录	软件自动机器报警提示
	11、机器精度
	轴位置精度	±0.01mm
	切割精度	±0.025mm
	机台重复精度	± 0.01mm
	重复切割精度	±0.025mm
	12、安装装置
	工作范围保护罩	采用四面密封保护方式
	紧急停止按钮	左右工作台

五、独立集尘箱参数：

集尘箱尺寸	730mm×640mm×1700mm
电压功率	AC380V 50HZ，2.2KW、3HP
噪音	60db以下
入风口\出风口尺寸	6寸\8寸
电源线	5X2.5²
高密过滤袋	16PCS

品牌：	WAHBANG
型号：	PCB-180
