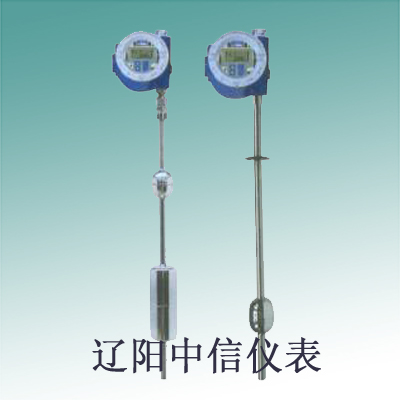

UQD侧装式内浮球液位变送器/测装连杆浮球液位开关/
￥100.00
辽宁辽阳
辽阳中信仪表有限公司
16年 | 指数：335 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
液位传感器，由一次仪表和二次佼表两部分组成。它适用于石油、化工、冶金、轻工、制药、造纸、食品及自来水场和污水等行业。对储存液体介质的开口或密封容器（池槽、缸等）做远距离液位显示、报警和控制。被检测的介质为水、油、酸碱、工业污水等导电及非导电液体。能克服液体泡沫所造成的假液位的影响。控制器对所测的液位呈色带状显示，直观感强、具有仿真性模拟感，并能任意给定报警点或控制点，也可以就地现场显示
  • 型号
FGL-71 – 2                   （2 – 表示配二点二次仪表）
FGL -71 – 3                   （3 – 表示配三点二次仪表）
FGL -71 – 4                   （4 – 表示配四点二次仪表）
FGL -71 – 10                 （10 – 表示配十点二次仪表）
FGL -71 – 20~40 （2 0~40 – 表示配二十点至四十点二次仪表）
  • 一次仪表
由测量管、浮球干簧管等主要件组成，当容器内液位变化时，浮球上下跟踪，浮球内的永久磁钢带动干簧管通断，发出液位信号，测量管和浮球的材质为1Cr18Ni9Ti不锈钢，根据用户需要UQK-71系列产品也可以配用其他材质的测量管和浮球。
  1. 测量范围：＜6m
  2. 工作温度：-20~+100℃
  3. 工作压力：3Mpa
  4. 被测介质密度：≥0.7g/Cm3
  5. 被测介质粘度：≤50x10-3Pa.S
  6.
    一次仪表结构图
  7. 二次仪表
    1. 显示方法
  8. FGL-71 – 2型为二点灯光显示
    即上、下限报警显示和蜂鸣器声音报警，无正常液位显示，并输出
    报警控制信号。
     FGL – 71 – 3型为三点灯光显示
    即上、下限和正常液位显示，并有声光报警和输出报警控制信号。见图（一）
    FGL – 71– 4型为四点灯光显示
    即上、下限和正常液位显示，并有声光报警和输出报警控制信号。
    见图（二）UQK – 71– 4型为十点灯光显示
    即上、下限和正常液位显示，并有声光报警和输出报警控制信号。声光报警和控制信号为任意可调（每个调档为液位满量程的10％）。见图（三）
    FGL -71 – 4型为十点灯光显示
    即上。下限和正常液位显示，并有声光报警和输出报警控制信号。声光报警和控制信号为任意可调（上、下限各调3个档，每档为液位满量程的2.5％~10％）。见图四









    图一  3点二次仪表              图二  4点二次仪表
    2、技术参数
    A、工作电源：220VAC,50Hz
    B、输出信号：上、下限报警开关控制信号和声光报警。
    C、报警开关信号触点容量：220VAC,5A。
    D、二次表外型尺寸：80x160x160mm
    E、二次表开口尺寸：74+1x154+1mm
    三、工作原理
     FGL -71系列液位传感器，一次仪表中装有若干个干簧管，当装有磁钢
    的浮球随液位上下跟踪时，不同液位的干簧管动作，使一次仪表的阻值
    发生变化。二次仪表将此阻值变化信号转成相对应发光二极管的亮熄来
    显示被测液位的高低。并设定控制点给出上、下限报警信号和控制信号
    。见框图五。
    二）二次仪表安装
    二次仪表安装在仪表盘上。嵌入板面安装，也可以现场仪表箱嵌

品牌：中信仪表
型号：UQD
加工定制：是
