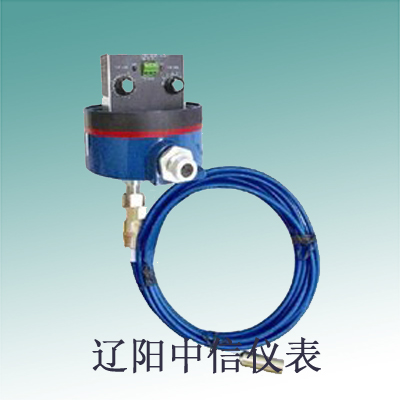

LWT6113-B4620CY9N/0~4.5m/L=4m液位计/水箱玻璃管/压力式/雷达/水位计/静压式/型号标准/精度高
￥100.00
辽宁辽阳
辽阳中信仪表有限公司
16年 | 指数：335 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
射频导纳物位控制器(以下简称控制器)，是在吸收采用国外同类产品的先进技术及功能的基础上设计生产的物位控制仪表。它由传感探杆、电子测控单元和防护外壳组成，采用三端coce-shieid技术，彻底排除了传感探杆因挂料、温度、压力、介质密度等因素而引起的误动作，提高了产品的可靠性。可广泛应用于冶金、化工、石油、电力、食品、造纸、煤炭、建材、医药等领域的料位、液位的报警和控制，并可与PLC可编程控制器或DCS集散控制系统配套使用，实现生产过程的自动控制和自动检测。
   2. 工作原理
DE系列射频导纳控制器采用射频导纳技术，控制器由电子线路和探头两部分组成，电子线路包括高频振荡器、检测电路、输出电路，探头由探测极棒及保护套构成，二者之间以及它们与接地容器之间相互绝缘，由高频振荡器提供稳定的射频电压，传到探测极棒上，当物料触及到探测极棒时，输出不平衡电压，经解调器、放大器处理后，驱动继电器动作。
二、主要技术指标
1. 电子单元
   （1）电源：交流 185-260V AC 2W
              直流 15V-30V DC 2W
   （2）信号输出：继电器触点输出，
                  触点容量：AC 220V 5A   DC 24V 3A
触点数量：两组常开、常闭触点
     （3）环境温度：-40℃～85℃
     （4）温度影响：0.1PF/20℃
     （5）灵 敏 度：0.3PF
     （6）重 复 性：≤+1.6mm
     （7）配用安全栅： LB803S
2. 外壳
     （1）标准铸铝外壳
     （2）防爆等级：ExdⅡBT4
     （3）防护等级：IP66
（4）外壳尺寸：Φ150×170mm
3. 探杆材料
      316L、四氟乙烯、ABS塑料、陶瓷
4. 工作压力及温度
常规型 特殊型
工作压力 工作温度 工作压力 工作温度
常压 -150℃～250℃ 2.5Mpa ≤800℃
2.5MPa ≤150℃ 6.4MPa ≤250℃

5. 外型尺寸图
电源接线
拧开上盖，可看到内部结构及端子板。见图6；
1.电源为220V AC时，电源接入端子L1、L2上；
2.电源为24V DC时，电源负接GND上，电源正接L2上。







标定及调节试
仪表在出厂时已按一般状况标定完毕，也可根据现场需要自行标定。
1.一般标定步骤：
1）确定物料在传感器探杆之下，并且应大于100mm；
2）逆时针调节灵敏度电位器，使指示灯点亮；（LED指示灯状态同继电器状态）。
3）再顺时针旋转电位器使指示灯灭，指示灯灭后顺时针方向再旋转半周，标定完成。
2.特殊标定步骤：
当需要物料在某个特定的位置上报警时使用此方法。（水平安装约有100mm的物位调节范围）见图9。垂直安装调节范围视传感探杆长度决定（见图10）。
1）使物料恰好停在需设定的位置上；
2）逆或顺时针调节灵敏度旋钮，使继电器恰好动作；（LED状态同继电器一样）；
3）标定完成。
注：当则量介质改变时，需重新标定。
故障排除
1.检查传感探杆与电子单元的连接线是否正确；（红色接中心杆，白色接屏蔽端，黑色接地端）。电源是否相符，连线是否正确；继电器连接是否正确；短路环是否选择正确、牢固。
2.故障分析表
序号 故障现象 可能原因 解决方法
1 仪表总在报警或从不报警 传感探杆上有挂料 需要更长的保护层，请与厂家联系
没有接触到物料、传感器探杆上无足够的信号 需更长的插入深度、提高灵敏度
传感器探杆本身有缺陷 更换传感器，此时应调查选型是否正确
掉电 检查电源是否相符，是否有电，连接是否正确
不正确标定 参照标定与调试重新进行标定
电子单元损坏 请与厂家专职人员联系
2 仪表不能标定 物料绝缘 提高灵敏度或进行特殊标定
不正确接线 重新连接
传感谢探杆无足够信号 增加插入深度或进行特殊标定
设定点在可调节范围以外 请与厂家联系
电子单元高损坏 请与厂家联系
3 仪表出现
误报警		 不正确标定 灵敏度太高，重新标定
接线松动 重新检查紧固件
电子单元误动作 请与厂家联系
4 仪表间歇
性工作		 不正确标定 重新进行标定
接线松动 重新检查紧固件
电子单元误动作 请与厂家联系
物料绝缘性太高 需高分辩率电子单元，向厂家咨询

产品质量及售后服务
本产品是高科技工业仪表，其功能可靠，使用时间长，本公司提供一年质量保证，本产品自发货之日起，一年内由于仪表本身质量问题，而非用户人为的造成损坏，本公司负责保修。并在*快时间内到达用户所在单位，实施售后服务。
1.为用户提供技术咨询、选型指导、技术培训、指导安装调试
及维修服务。

品牌：中信仪表
加工定制：是
型号：LWT6113-B4620CY9N/0~4.5m/L=4m
工作压力：2.5 Mpa
测量范围：可广泛应用于冶金、化工、石油、
测量精度：1
防护等级：IP66
材质：316L、四氟乙烯、ABS塑料、陶瓷
