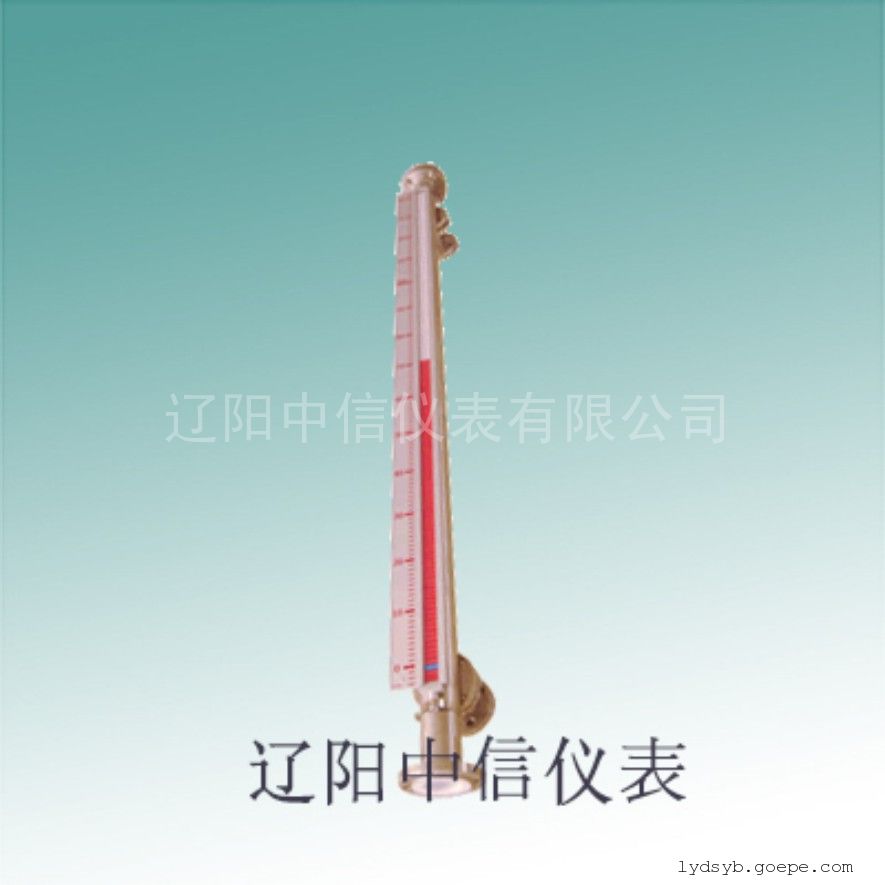

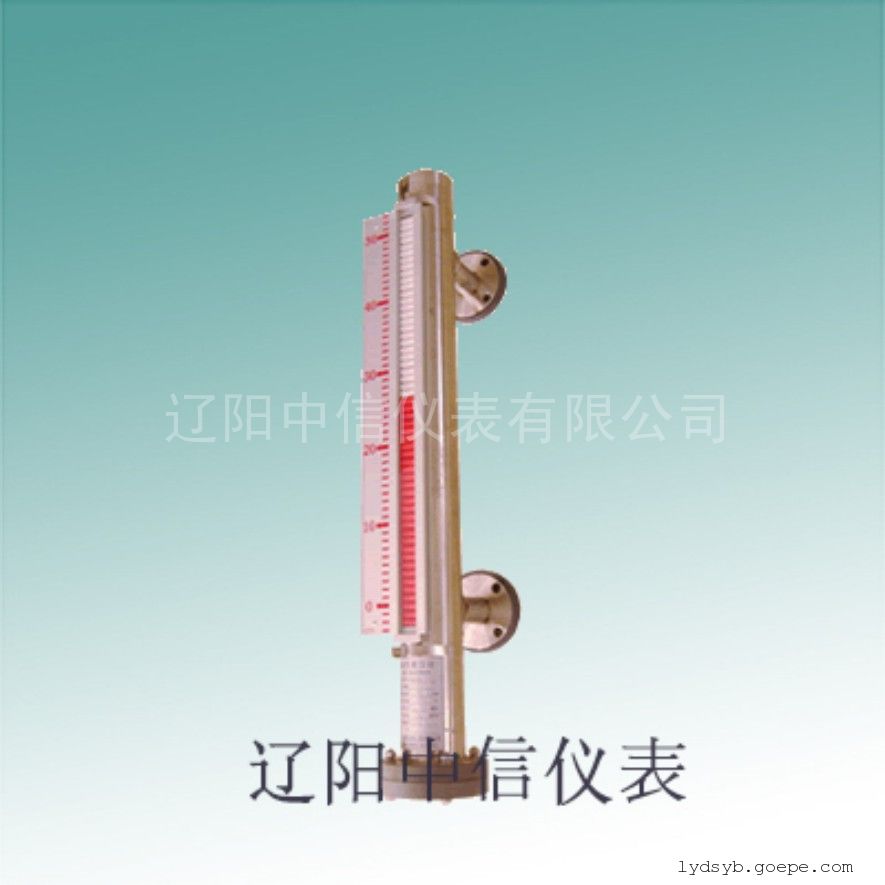

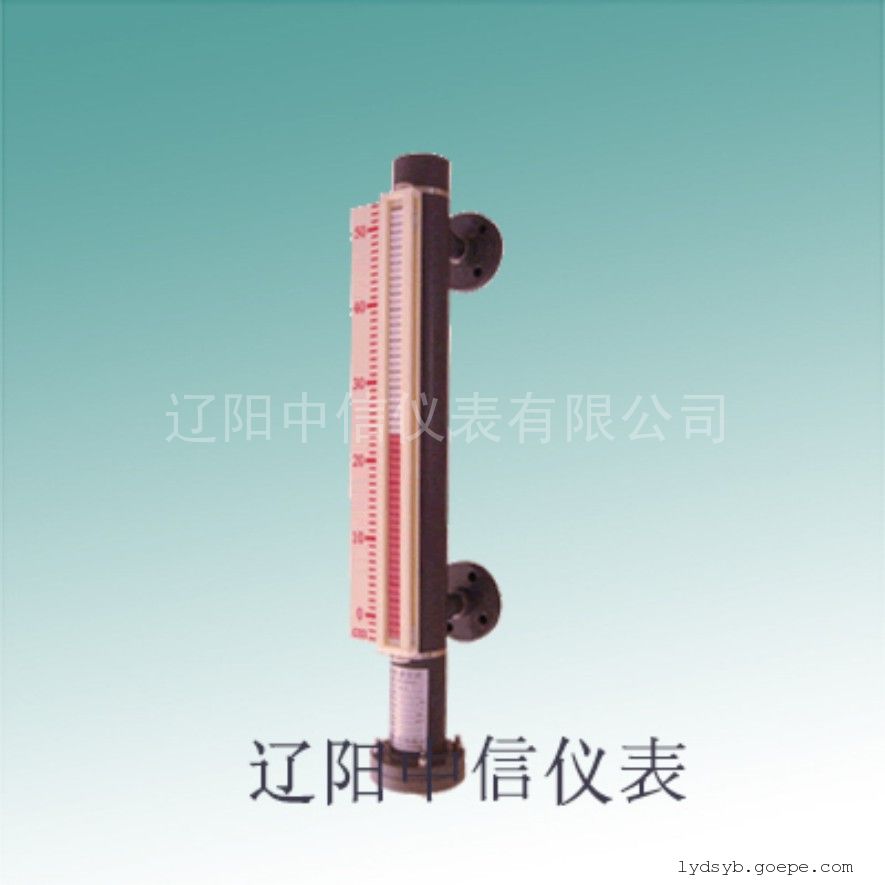

磁翻板液位计，利用浮力和磁耦合原理，将液位的变化线性地传递到指示器上，清晰地指示出液位的高度。指示器和贮罐是完全隔离的，因此绝对保证使用安全。该液位计还可配液位报警开关和液位远传变送器。液位报警开关可实现液位上下控制、限位报警和联锁；液位远传变送器可将液位变化线性地转换成直流4—20mA输出，实现远距离的液位指示、检测、控制和记录。

主要技术参数

测量范围：0 ~ 12m

指示精度：±10mm

工作压力：1.0 ~ 6.4MPa

工作温度：-20 ~ 350℃

介质密度：≥0.45g/cm³

介质密度差：≥0.15g/cm³（测界面）

介质粘度：≤0.15Pa .S

接液材质：1Cr18Ni9Ti、SUS304、SUS316、SUS316L、钛材、PVC、玻璃钢

连接法兰：压力≤2.5MPa  JB/T81-94  PN2.5  DN20

          压力≥2.5MPa  JB/T82.2-94  PN6.4  DN20

(或按用户所需)

排污接管：ZG1/2＂（内）

工作原理

磁翻板液位计由浮子、立管组件、指示器三部分组成。浮子在立管组件内随液位的变化而上升或下降，通过磁耦合作用，带动立管组件外的指示器颜色发生变化（液红气白），从而指示出液位高度。液位报警开

关安装在立管组件外部相应的报警位置上，当浮子随液位到达报警位置时，报警开关闭合，发出开关信号；液位远传变送器也安装在立管组件外部，通过磁耦合将液位的变化线性地转换成4—20mA电流信号远传给控制室，实现液位的显示、测量、控制和记录。

使用与维护

• 使用前应使显示器翻牌全部为白色。
• 由于运输颠簸，使用前应检查液位计各部位连接有无松动。
• 使用中应定期检查，检查液位计各部位连接有无松动。
• 长期使用时，应定期检查有无部件的腐蚀情况。
• 对装在装置上使用的液位计，运行前应进行严密检查表头各部位是否符合技术要求，发现问题及时处理解决。
• 防爆型安装、使用注意事项
  • 防爆型液位计的选型，安装与维护必须按照《中华人民共和国危险场所电气安全规程》规定执行。
  • 接线盒内、外接地点必须牢固可靠。
  • 各电气接线间隙和爬电距离必须大于10mm。
  • 维护各部件必须切断电源后开盖，拆卸过程中，应避免损伤防爆面。维护后，引出线及表盖必须锁紧，防止滑脱。
  • 防爆面不可涂漆，但应涂防锈漆。
• 液位计应放在正常温度，空气干燥的条件下。

产品随机附件

• 使用单位收到包装后，首先检查包装是否完整。
• 随机附件：  合格证         使用说明书

订货须知

订货时请注明产品规格、测量范围、被测介质密度、工作压力、连接法兰。

兰标准规格、材质要求等。如有特殊订货请面谈协商。

注：如配远传和报警开关接线图如下所示：
