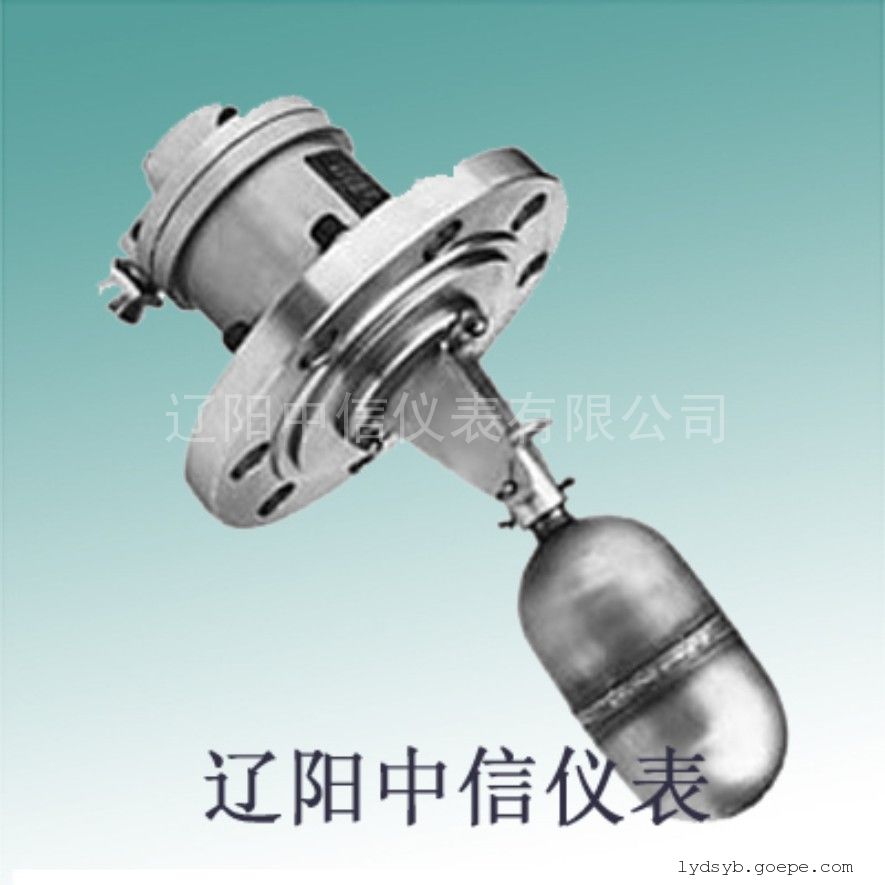

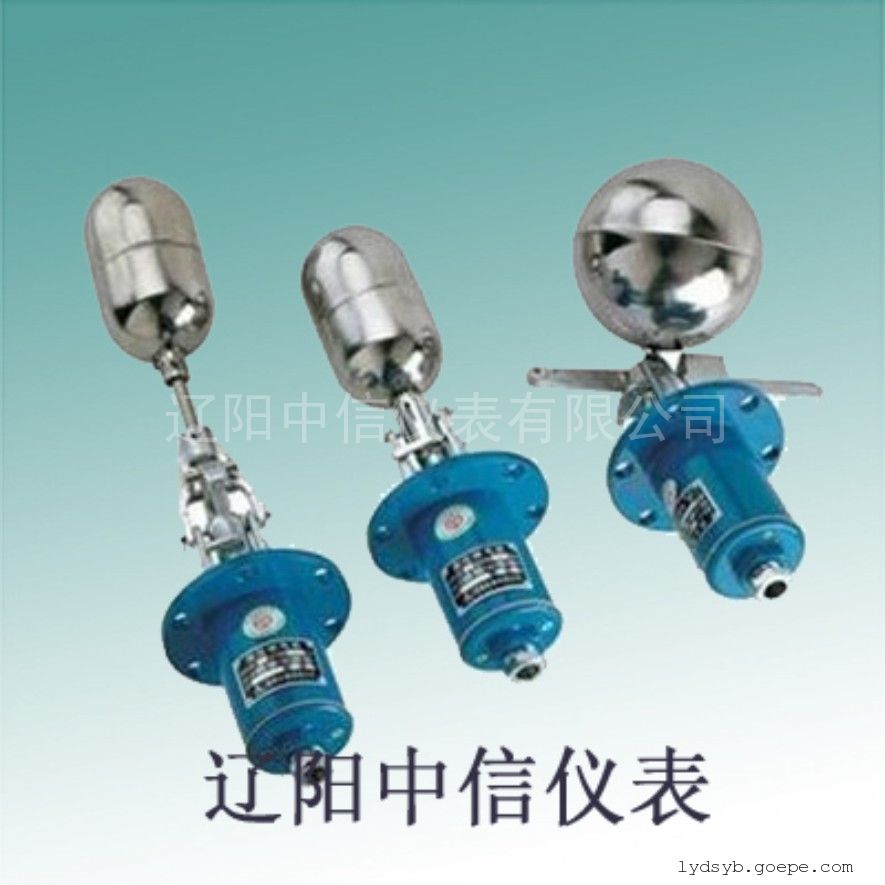

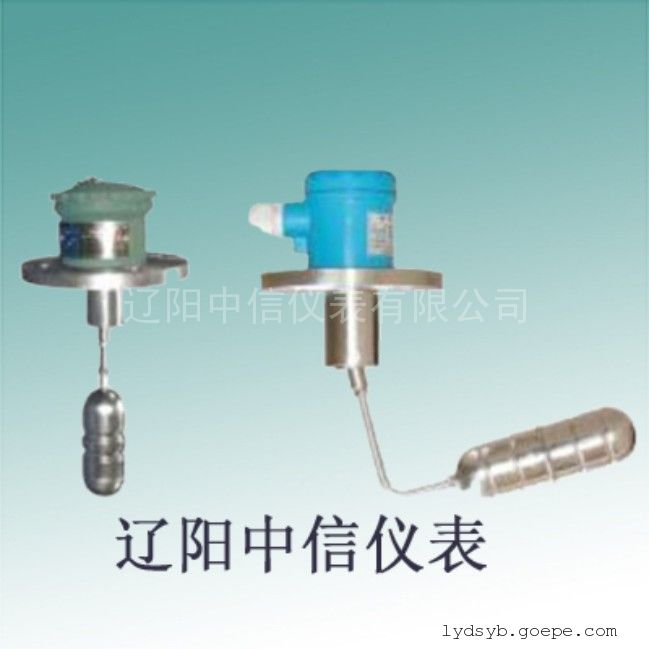

浮球液位控制器/连杆/电缆/侧装/水位/电极式/连续式UQK
价格电议,您可以向供应商询价得到该产品价格
辽宁辽阳
辽阳中信仪表有限公司
16年 | 指数：335 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
液位传感器，由一次仪表和二次佼表两部分组成。它适用于石油、化工、冶金、轻工、制药、造纸、食品及自来水场和污水等行业。对储存液体介质的开口或密封容器（池槽、缸等）做远距离液位显示、报警和控制。被检测的介质为水、油、酸碱、工业污水等导电及非导电液体。能克服液体泡沫所造成的假液位的影响。控制器对所测的液位呈色带状显示，直观感强、具有仿真性模拟感，并能任意给定报警点或控制点，也可以就地现场显示
二、主要技术特性
  • 型号
FGL-71 – 2                   （2 – 表示配二点二次仪表）
FGL -71 – 3                   （3 – 表示配三点二次仪表）
FGL -71 – 4                   （4 – 表示配四点二次仪表）
FGL -71 – 10                 （10 – 表示配十点二次仪表）
FGL -71 – 20~40 （2 0~40 – 表示配二十点至四十点二次仪表）
  • 一次仪表
由测量管、浮球干簧管等主要件组成，当容器内液位变化时，浮球上下跟踪，浮球内的永久磁钢带动干簧管通断，发出液位信号，测量管和浮球的材质为1Cr18Ni9Ti不锈钢，根据用户需要UQK-71系列产品也可以配用其他材质的测量管和浮球。
  1. 测量范围：＜6m
  2. 工作温度：-20~+100℃
  3. 工作压力：3Mpa
  4. 被测介质密度：≥0.7g/Cm3
  5. 被测介质粘度：≤50x10-3Pa.S

技术参数
A、工作电源：220VAC,50Hz
B、输出信号：上、下限报警开关控制信号和声光报警。
C、报警开关信号触点容量：220VAC,5A。
D、二次表外型尺寸：80x160x160mm
E、二次表开口尺寸：74+1x154+1mm
三、工作原理
 FGL -71系列液位传感器，一次仪表中装有若干个干簧管，当装有磁钢
的浮球随液位上下跟踪时，不同液位的干簧管动作，使一次仪表的阻值
发生变化。二次仪表将此阻值变化信号转成相对应发光二极管的亮熄来
显示被测液位的高低。并设定控制点给出上、下限报警信号和控制信号
  • 安装与接线
  • 一次仪表安装
– 4 –
  1. 容器旁通管安装法见图八
特别适用安装在受压液位波动大并有泡沫介质容器内，可以消除液
面泡沫和波动，保证测量准确。当一次仪表有故障时，关闭上下阀门，对一次仪表分解检查。旁通管内径不小于100mm。
2、容器顶部法兰安装法见图九。















图  九                            图  八
图八、图九一次仪表安装方式示意图
     此安装法比较简便、易行，可在任何容器上安装，法兰短管内径为100mm。
（二）二次仪表安装
二次仪表安装在仪表盘上。嵌入板面安装，也可以现场仪表箱嵌
  • 订货须知
型号解译：FGL - □    □    □
      第二  第三
□2 – 表示配二点显示表
4 – 表示配四点显示表
10 – 表示配十点显示表
D –就地显示（只有十点显示）
40 – 表示配40点显示表
第二□G – 表示不锈钢材料。1Cr18Ni9Ti
S – 为聚氯乙烯
F – 为聚四氟乙烯，F46
X –为不锈钢小浮筒细颈检测管
第三□B – 表示为dIIBT4隔爆型，只有G型F型
1）注明，液位显示控制仪规格、型号、数量。
2）传感器的材质及H值上、下限报警值，工作介质，压力和湿度要否带安装法兰。
3）显示表的颜色，要否带就地显示表。

品牌：中信仪表
型号：UQK
加工定制：是
