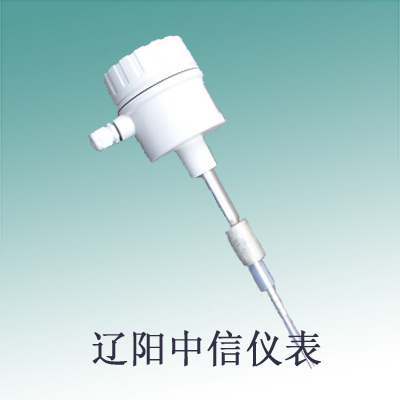

射频导纳料位计的工作原理
ALN系列静电容物位开关是利用物位开关的探头（感应极）与桶壁（接地电极）作为电容器的两个极板，当电容器的两个极板间的介质发生变化时，其电容值也会发生变化，物位开关独特的分析处理单元检测这一变化的大小，当这一变化值达到开关的设定值时，即转换成开关信号输出，供控制使用，从而反映出被测介质或液体界面的高低。
射频导纳料位计的技术参数
1．电源电压：220VAC/105VAC、24VAC/24VDC
2．触点容量：250VAC/10A、DC30V/10A，SPDT
3．功 率：4.5VA
4．延 时：0-10S可调
5．防护等级：IP65
射频导纳料位计的安装注意事项
1、安装前请确认电源电压，接液材质是否符合现场要求，如有不符，请停止安装并与我公司联系；
2、在安装被覆型探头时，请注意保护，防止外部防护层破裂；
3、接线时，电线从电气接口引入，并对应端子上的指示接牢。
（注：本产品220VAC/105VAC电压对应不同的接线端子，一定不能接错，否则会烧坏产品，并可能引起安全事故！）
射频导纳料位计的调试说明
1.指示灯说明：指示灯正常时是探头检测到物料时亮红灯，没有物料时熄灭，而非电源指示；
2.粗调（在空仓、探头没有接触到物料时调整）：先把细调旋钮（SENSITIVITY ADJ）调到*高灵敏度处（白色标记线对准H），然后用小一字螺丝刀调整粗调旋钮（COARSE），直到指示灯(INDICATOR)刚好点亮。此时，顺时针调整细调旋钮，若指示灯在细调旋钮调到刻度92以前即熄灭，则粗调调试完毕，若不能熄灭，请重复以上操作；
3.根据物料特性，顺时针调整细调旋钮到适当位置即可（一般在刻度75左右）；
4.延时调整：探头检测到物料变化时，不管有没有延时，指示灯都会立即变化（点亮或熄灭），但继电器输出状态不会马上改变，会根据延时时间在设定时间到后才会发生变化。
射频导纳料位计装箱单
1．静电容物位开关，（数量与送货单一致）；
2．产品说明书一份；
3．产品合格证一份；
4．送货单。
辽阳鼎盛仪表有限公司仪表产品种类齐全，主导系列产品有物位仪表（液位计、料位计）、流量仪表、视镜、管路视镜、管道过滤器、仪表盘、仪表保温/保护箱等，销售范围覆盖全国各地，在全国各大油田、炼油、化工、煤气焦化、冶金、电力、制药以及船舶制造等行业中享有盛誉；公司积极参与国际项目，产品销往巴西、印度、伊朗、南非、哈萨克斯坦、越南等几十个国家和地区，深受国外客户的欢迎和好评，为公司打响*奠定了坚实的基础。
