BINDICATOR射频导纳物位控制器广泛应用，国内的用户也在用它替换旧的产品，可用于各种工业现场的物位检测，实现对物位的报警及控制。
BINDICATOR射频导纳物位控制器广泛应用，国内的用户也在用它替换旧的产品，可以检测所有物料而不受物料的密度、颗粒大小、化学成分、沉积粘度和导电特性等参数变化的影响。
料位计/BINDICATOR射频导纳物位控制器/BINDICATOR射频导纳物位控制器/RF8000射频导纳料位控制器/料位计/射频导纳物位计/射频电容式物开关

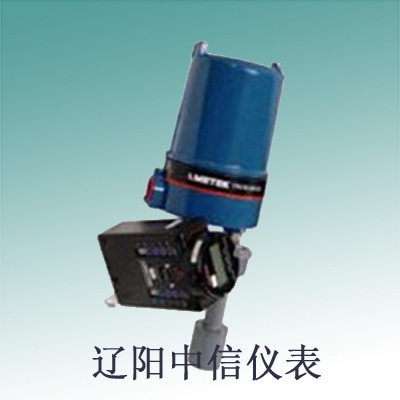

BINDICATOR射频导纳式物位控制器
应 用
l 检测料仓、料槽或其它容器中带粘附性的液体、固体颗粒、粉尘及其它混合浆料等料位
l 两种不同液体之间界面测量，如油水界面
l 石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域
特 性
l 校准简单快捷、安装方便、外形美观
l 产品性能稳定
l 防粘附（挂料）
l 各种型号通用性强，适用性广泛
l 可与PLC可编程控制器或DCS集散控制系统配套使用，实现工艺流程的自动检测和自动控制
产品描述
射频导纳式物位控制器是利用高频技术，由电子线路产生一个小功率射频信号于探头上，探头作为敏感元件，将来自物位介电常数引起的信号变化反馈给电子线路；由于这些变化包括电容量和电导量的变化，因而电子线路处理的是容抗和阻抗的综合变化信号；进行处理后改变继电器的输出状态。它是在原电容测量的基础上改进射频导纳测量技术，代表了当今物位测量的新水平。
□概述
URF型射频导纳物位计是我公司与美国三雄公司合作生产的新型物位仪表，具有灵敏度高、稳定性好、不受挂料影响的显著特点，可用于各种工业现场的物位检测，实现对物位的报警及控制。
□工作原理
仪表利用射频信号检测物位接触测量极杆时电容、电阻、电感等综合信号的变化量，从而驱动继电器动作，输出料位开关信号。另外，仪表在电路及检测极杆结构的设计上采用了屏蔽隔离技术，使BINDICATOR射频导纳物位控制器不受挂料影响，工作更稳定、可靠。
□技术参数
l供电电源：AC 185V～256V·2W或DC 15V～30V·2W
l输出：双刀双掷继电器开关信号（可现场设定高位动作或低位动作）
l触点容量：AC 220V 5A无感，3A有感
l灵敏度：0.3PF
l重复性：导电物料1.6mm，绝缘物料50mm
l负载电阻：中心端到地150Ω，中心端到屏蔽250Ω，屏蔽端到地250Ω
l环境温度：-40℃～+70℃
l探头材料：1Cr18Ni9Ti
l探头长度：500mm（标准）
l分体式电缆：单芯双屏蔽电缆，长度5米（标准），*长可达20米
l过程连接：3/4NPT螺纹安装（标准），或选用法兰安装
l外壳防护：符合IP66防护标准
l*等级：ExdⅡBT4
l工作温度及工作压力：
|
工作压力：
|
常压
|
2.5MPa
|
|
工作温度：
|
-150℃～250℃
|
≤150℃
|
注：特殊型，可特制。
RF射频导纳液位控制器/料位计/RF8000射频导纳料位控制器/射频导纳物位控制器/射频导纳物位计/射频电容式物位开关
|
RF-8000 RF-8000系列(抗粘附)射频导纳物位控制器
|
|
|
|
|
技术参数：
|
|
电源电压：
|
220VAC±15％，50Hz；24VDC±15％
|
|
消耗功率：
|
4W
|
|
输出继电器：
|
DP/DT，5 AMPS（阻性），220VAC
|
|
环境温度：
|
-40℃～＋70℃（中、低灵敏度设置）
-20℃～＋50℃（高灵敏度设置）
|
|
灵敏度设置：
|
1～11 pF（可调）（绳式为2～9 pF）
|
|
延迟时间：
|
1、7、14秒（可选或无延时）
|
|
校准方法：
|
两步手动校准
|
|
|
|
特点
|
|
双安装接头 3/4〞或 1－1/4〞NPT。
|
|
两步手动校准。
|
|
灵敏度模拟可调。
|
|
波峰焊焊接电子线路。
|
|
采用抬高型，*高工作温度可达230℃。
|
|
对于高温振动场合可选用分离型形式，*长分离距离10m。
|
|
绳式*大长度为13.5米。
|
|
安装接口：3/4″NPT及1-1/4 ″NPT可选
|
|
电气接口：M20×1.5
|
|
|
|
|
|
RF-88 RF-8800系列(抗粘附)射频导纳物位控制器
|
|
|
|
|
技术参数：
|
|
电源电压：
|
220Vac±15％，50Hz；24Vdc±5％
|
|
消耗功率：
|
3W
|
|
继电器输出：
|
双刀双掷DP/DT，8 AMPS（阻性），250VAC。
|
|
环境温度：
|
-40℃～＋80℃。
|
|
灵敏度设置：
|
0.5～1000 pF（可调）。
|
|
响应时间：:
|
0.2秒。
|
|
延迟时间：
|
0～30秒可调（开或关）。
|
|
防护等级：
|
IP65符合NEMA1-5—12的防护标准。
|
|
静电火花防护：
|
内置品。
|
|
校准方法：
|
低位或高位故障报警。现场可调。
|
|
|
|
特点
|
|
|
|
|
BINDICATOR射频导纳物位控制器适用于各种场合，可检测颗粒、飞灰、导电、非导电液体、粘稠物料、带静电介质。
|
|
|
|
|
|
|
先进的抗粘附电路设计，可以消除物料的粘附而产生虚假错误信号。
|
|
|
|
|
低位或高位故障报警。现场可调。
|
|
|
|
