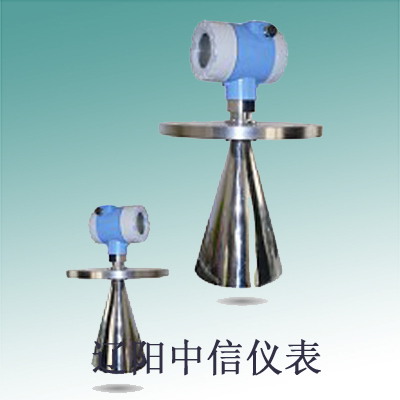

AOUL60智能型雷达物位计_AOUL65雷达
应用介质：
         AOUL60系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
         采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
特性与优势：
l         无盲区，高精度
l         两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
l         不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响
l         安装简便，牢固耐用，免维护
l         HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件AOPF实现简单的组态设定和编程
l         测量灵敏，刷新速度快。
l         适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达350℃。
测量原理
发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用*新的微处理技术和调试软件也可以准确的分析出物位的回波。

  输入
  天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
   D=C×T/2
  其中C为光速
  因空罐的距离E已知，则物位L为：
   L=E-D
输出
  通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
 产品简介：



类别	AOUL61	AOUL62	AOUL63	AOUL64
应用	过程条件简单的液体、浆料、固体 比如： 水液储罐 酸碱储罐 浆料储罐 固体颗粒 小型储油罐	存储或过程容器腐蚀性的液体、浆料、固体 比如： 水液储罐 酸碱储罐 浆料储罐 固体颗粒 小型储油罐	适应各种存储容器或过程计量环境，液体、浆料 比如： 原油、轻油储罐 挥发性液体储罐  浆料储罐 化学过程反应容器	过程容器大量程的液体、浆料、固体 比如： 原煤、粉煤仓位 焦碳料位 浆料储罐 固体颗粒
测量范围	20米	20米	35米	70米
过程连接	螺纹	法兰	法兰	法兰
过程温度	-40-100℃	-40-160℃	-40-350℃	-40-300℃
过程压力	-1.0-40bar	-1.0-40bar	-1.0-60bar	-1.0-60bar
精度	±3mm	±3mm	±2mm	±5mm
频率范围	6.3GHZ	6.3GHZ	6.3GHZ	6.3GHZ
防爆防护等级	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信号输出	4…20mA/HART(两线) Profibus PA	4…20mA/HART(两线) Profibus PA	4…20mA/HART两线) Profibus PA	4…20mA/HART(两线) Profibus PA

AOUL65    26GHZ  （测液体）
AOUL66    26GHZ  （测固体）
技术数据：

基本参数          工作频率：6.3G
                  波束角：24°AOUL61，AOUL62
                              18°AOUL63，AOUL64带DN150法兰
                              14°AOUL63，AOUL64带DN200法兰
                              10°AOUL63，AOUL64带DN250法兰
                  测量范围：0…70m（标准）
                  重复性 ：±3mm
                  分辨率 ：1mm
                  采样   ：回波采样54次/s
                  响应速度：>0.3s(根据具体使用情况而定)
                  电流信号：4…20mA
                  精度   ：<0.1%或10mm(0~20m) 20mm(大于20m)
天线材质           AOUL61、AOUL62为PVDF/PTFE
AOUL63，AOUL64为316L不锈钢/C22哈氏合金
通讯接口           HART通讯协议、PROFIBUS PA

过程连接           G1 1/2  316L不锈钢，PVDF，PTFE：AOUL61
                  法兰DN50，DN80，DN100，DN150(棒式天线)：AOUL62
                  法兰DN50，DN80，DN100，DN150，DN200，DN250(喇叭口式天线)：AOUL63、AOUL64

电源              电源：24VDC(+/-10%)，波纹电压：1Vpp
                   耗电量：max：22.5mA

环境条件          温度：－40℃…＋200℃
                  容器压力（表压）－1…60bar

防爆认证           ExiaII        CT6

外壳保护等级       IP68

两线制接线        供电和信号输出共用一根两芯导线
                  电缆入口：2个M20×1.5（电缆直径5…9mm）
