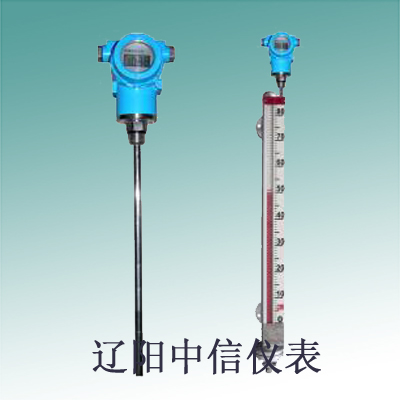

概述 UAT200 型磁致伸缩液位变送器是利用磁致伸缩原理研制出的新一代高精度液位测量变送器。 AT200 型磁致伸缩液位变送器是引进美国 K-TEK 公司的 OEM 产品。 AT/UAT200 变送器以捆绑形式固定在 UHZ-519 系列磁翻柱液位计主导管外侧，与液位计配套使用，实现对液位的高精度测量和远传输出。结构原理磁致伸缩液位变送器是基于磁致伸缩原理设计的，它由敏感元件波导丝（管）、活动磁铁及发射电脉冲信号和接收返回信号的电子部件构成。当电子探头中脉冲发生器产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速沿波导丝传递。当脉冲环形磁场与浮子固有磁场相遇时，二者的磁场矢量相叠加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械扭力波以声速传递返回到电子探头，使线圈两端产生感应脉冲。通过测量出发电脉冲与扭力波返回产生的感应脉冲之间的时间差，就可以精确地计算出被测液面高度。同时将温度传感器置于测杆内，便可连续测定介质温度。主要技术参数测量范围：200～6000mm 对超过 6000mm 的或运输条件不允许超过长度的液位计可采用分段制造精确度：±1mm 电源：24VDC (15～35V) 功耗：≤1.0W 输出：UAT200：4～20mA 二线制 AT200：4～20mA 二线制、HART 协议负载能力：600Ω（24VDC 供电时）工作温度：-40～120℃ 电气接口：2 个 M20×1.5 内螺纹防爆等级：本安型：ExiaIICT4～T6 隔爆型：ExdIIBT4～T6防护等级：IP65。
