ziehl计数继电器 WD100V Z224317
价格电议,您可以向供应商询价得到该产品价格
广东广州天河区
广州泽尔机电科技有限公司
免费会员 | 已传执照
相似推荐
  • 图文详情
  • 产品参数
广州泽尔机电科技有限公司是德国施乐百ziehl温控器、继电器在中国的唯一总代理，负责正规渠道的销售和服务，负责人刘经理。
德国进口ziehl计数继电器    WD100V Z224317

本规格书适用于德国进口ziehl计数继电器    WD100V Z224317。
  1. 引用和参考的相关标准
德国进口ziehl计数继电器    WD100V Z224317引用和参考的标准见表1。
  1.
序号 标准/文件号 标准/文件名称 备注
  1.
 GB/T 2423.1-2008 电工电子产品环境试验 第2部分：试验方法 试验A 低温
  1.
 GB/T 2423.2-2001 电工电子产品环境试验 第2部分：试验方法 试验B 高温
  1.
 GB/T 2423.10-2008 电工电子产品环境试验 第2部分：试验方法 试验FC：振动（正弦）
  1.
 GB/T 9174-2008 一般货物运输包装通用技术条件
  1.
 IEC/EN 61439 低压开关设备和控制设备组件
  1.
 IEC60664-1-2007 IEC60664-1-2007低压系统内绝缘配合*部分：原则、要求、实验
  1.
 GBT7261-2008 继电器保护和安全自动装置基本试验方法

  1. 术语和缩略语
术语和缩略语见表2。
  1.
序号 术语/缩略语 描述
  1.
 触点 开关常开或者常闭使信号接通或者关闭的接点
  1.
 程序跑飞 系统受到某种干扰后，程序计数器PC的值偏离了给定的唯一变化历程，导致程序运行偏离正常的运行路径。

  1. 使用环境条件
环境温度：-20℃…+55℃。
  1. 功能和性能要求
    1. 功能要求
看门狗继电器（WD100V）是一个计数器，在发生软件问题和程序跑飞后使系统重新启动，看门狗计数器正常工作时自动计数，程序流程定期将其复位清零，如果系统在某处卡死或跑飞，该定时器将溢出，并将进入中断。在定时器中断中执行复位操作，使系统恢复正常工作状态，即在程序没有正常运行期间，如期复位看门狗以保证所选择的定时溢出归零，使处理器重新启动。
  1. 性能要求
性能要求见表3。
  1.
序号 项目 指标要求 备注
  1.
 额定电源电压 AC/DC 24-240 V，0/50/60 Hz,<2W,<3VA
DC 20.4-297V,AC 20-264V
  1.
 接触单元 1个转换触点（co）
  1.
 测试输入时钟 应用直流24V 方波信号（低电平≤4V，高电平≥12V）；
当接收到方波信号反馈时，继电器控制开关闭合；
当接收到*后一个脉冲之后1…1000ms（可调），闭合的控制开关释放。
  1.
 脉冲长度 0.5…1000ms
  1.
 复位信号方式 输入复位按钮复位或桥接复位，自动重置
  1.
 环境温度 -20℃…+55℃
  1.
 重量 100g
  1.
 保护等级 IP 30/IP 20
波形如图1所示：


  1. 波形图
  1. 接口要求
    1. 外观要求

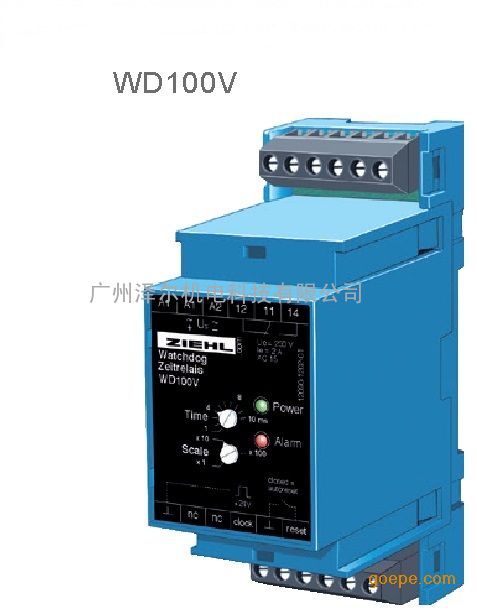

外观如图2所示：

  1. 看门口继电器（WD100V）外观

  1. 人机接口要求
无特殊要求。
  1. 机械接口要求
尺    寸：       高度×宽度×深度（mm） 90×35×58
安装要求： 安装在35mm DIN导轨上或者使用M4螺钉安装
  1. 电气接口要求
电气接口要求如图3 所示：

  1. 电气接口

  1. 材质要求
采用耐高温、低烟、无卤、阻燃电缆，绝缘材料应能耐非正常的热和火,金属部件应有足够的耐酸、耐碱的防护措施，铁质部件应有足够的防锈保护。
  1. 验证试验要求
验证试验要求见表4。
  1.
序号 试验项目 型式试验 例行试验 标准条款及合格判据
  1.
 外观检查 √ √ 按供应商提供的技术文件及本规格书中相关要求中*严格标准执行
  1.
 功能试验 √ √ 按供应商提供的技术文件及本规格书中相关要求中*严格标准执行
  1.
 性能试验 √ √ 按供应商提供的技术文件及本规格书中相关要求中*严格标准执行
  1.
 低温试验 √ √
  1.
 高温试验 √ √
  1.
 电磁兼容试验 √ √
  1. 质量与可靠性
质量与可靠性要求见表5。
  1.
序号 项目 判定要求
  1.
 供应商测试覆盖率 100%
  1.
 用户现场年失效率（或MTBF（平均无故障时间）） ≤1%
  1.
 寿命 ≥3x开关次数
4 来料不合格率 ≤1%
5 现场不良率 ≤0.1%


品牌：ziehl
型号：WD100V Z224317
应用范围：计数
额定电流：1 A
额定电压：220 V
触点负载：1W
触点切换电流：1A
触点形式：常开
