精密型电动平移台（支撑圆导轨）：ZP130-（50-500）

□产品特性：
■带支撑圆导轨电移台采用带支撑线性轴承作导轨，可以承受更大的负载，稳定性更好，且运行平稳，相对普通圆导轨而言带支撑圆导轨不会发生微小弯曲
■标配步进电机和RS232接口，公司自主研发的ZD-KZ系列运动控制器可对其实现自动化控制
■进口精密滚珠螺杆驱动，重复定位精度和绝对定位精度好，轴向间隙小，寿命长
■防松和防轴窜结构，有效防止螺杆松动，轴向窜动，有效保证重复定位精度和绝对定位精度，特别适合高速往复使用
■导轨采用支撑型精密线性轴承导轨（整体与底板连接），运动舒适，承载较大，适合单轴中载或多轴组合使用
■精磨电移台底板和合理的导轨调整固定方式大大提高了导轨的安装精度，有效保证运动的直线度和平行度，运动舒适度
■步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，消偏性能好，大大降低了偏心扰动且噪音小
■配有手轮，方便调试
■两端装有零位和限位开关，方便准确定位和保护产品

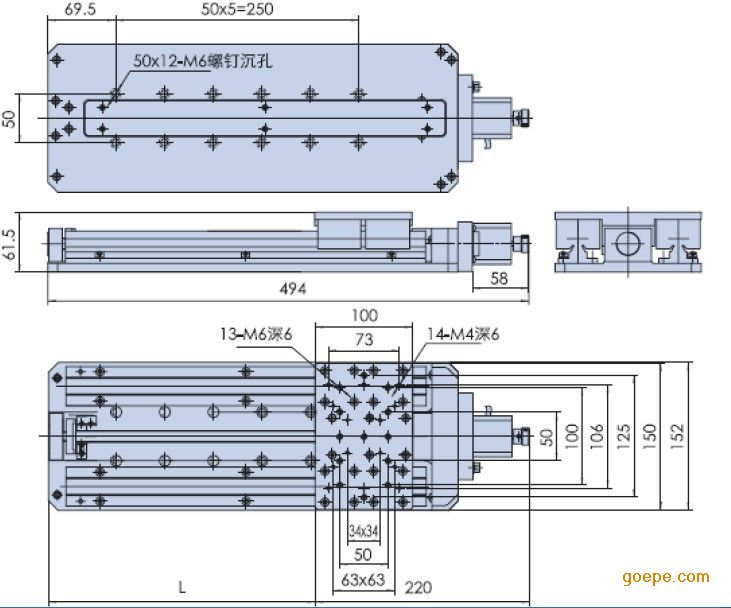

■底座有标准孔距的螺纹孔和通孔，方便安装固定
■可换装伺服电机，光栅尺做闭环控制，实现高速重载

产品型号		ZP130-50	ZP130-100	ZP130-150	ZP130-200	ZP130-300	ZP130-400	ZP130-500
结 构 描 述	行程	50 mm	100 mm	150 mm	200 mm	300 mm	400 mm	500 mm
	台面尺寸	150×100mm	150×100mm	150×100mm	150×100mm	150×100mm	150×100mm	160×130mm
	螺杆规格	滚珠螺杆（导程4 mm）					滚珠螺杆（导程5 mm）
	导轨	支撑型精密线性轴承导轨
	步进电机(1.8°)	日本信浓42步进电机(SHINANO)					SHINANO
	主体材料	铝合金
	表面处理	阳极氧化发黑
	台面承载	30kg
	重量	3.5kg	4kg	4.5kg	5.5kg	6kg	6.8kg	7.2kg
精 度 描 述	分辨率	20μ（无细分） 1μ（20细分）					25μ（无细分） 1.25μ（20细分）
	*大速度	20mm/sec					50mm/sec
	重复定位精度	5μ
	绝对定位精度	10μ
	直线度	10μ		30μ				60μ
	运动平行度	20μ		30μ				30μ
	俯仰	80″		80″			80″
	偏摆	60″		60″			60″
	回程间隙	2μ
	丢步	3μ			5μ
附件描述	可加装失电制动功能 (Z)
	可加装光栅尺(G)
	可换装伺服电机(D)
	可加装防尘罩(F)
