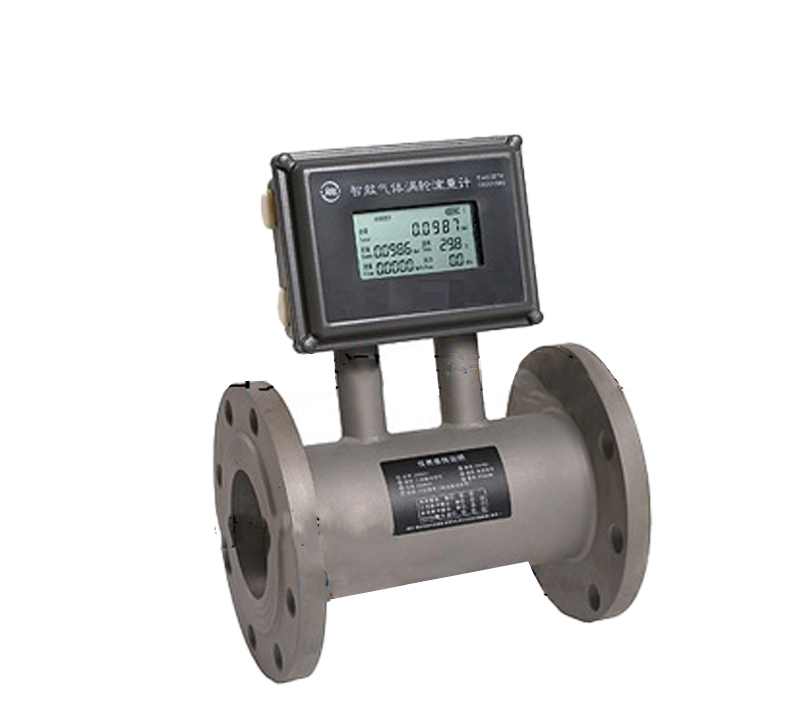

LWQ系列气体涡轮流量计

一、概述

       LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术，经过优化设计综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表。具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性。广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

二、产品特点

1.采用新型传感器，始动流量低，压力损失小，抗振与抗脉动流性能好，不易腐蚀，可靠性好，使用寿命  长。

2.采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。

3.按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。

4.流量计表头可1800 旋转，安装使用简单方便。

5.高精确度，一般可达±1.5%R、±1.0%R。

三、工作原理

      当气流进入流量计时，道先经过独立机芯的导流体并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时，转速稳定，涡轮转动速度与流量成线性关系，通过旋转的发信盘上的磁体周期性地改变传感器磁阻，从而在传感器两端感应出与流体体积流量成正比的脉冲信号，该信号经前置放大器放大，整形后和压力温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理，直接显示标准体积流量和标准体积总量

四、技术参数

五、产品分析

六、仪表选型
