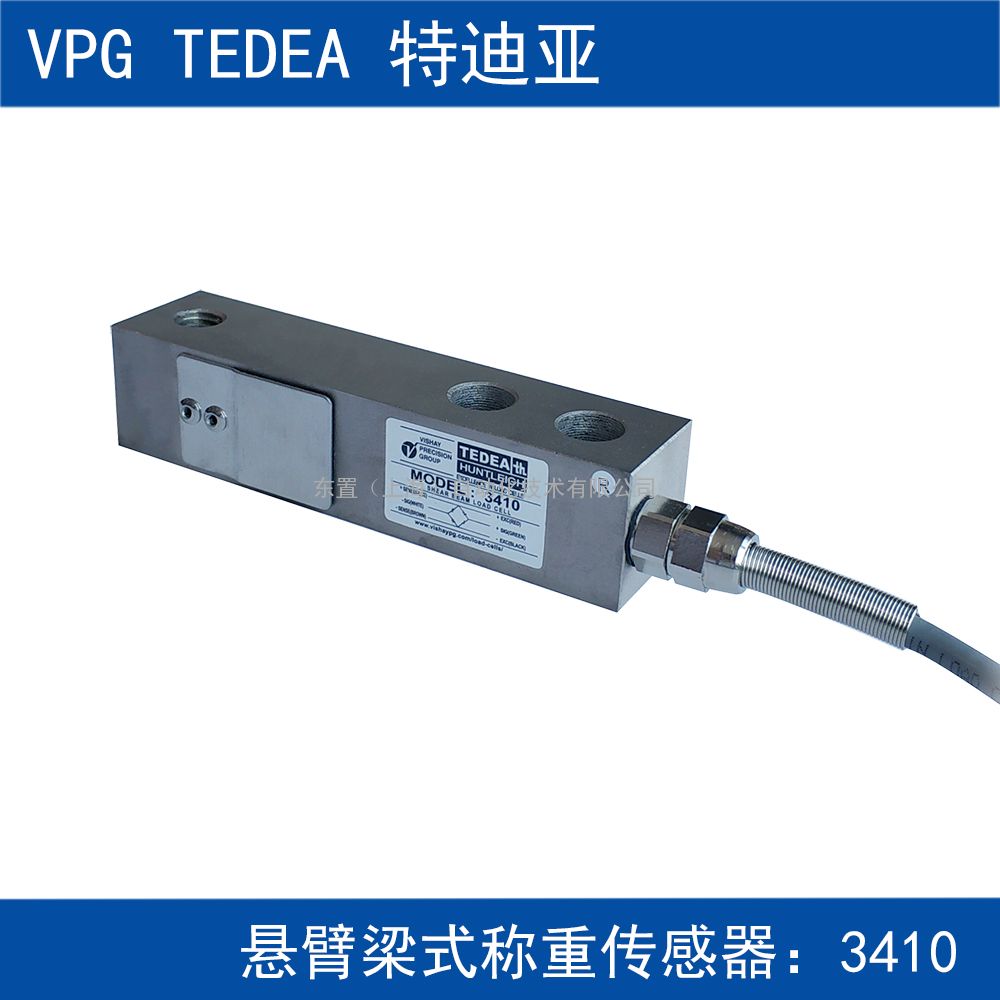

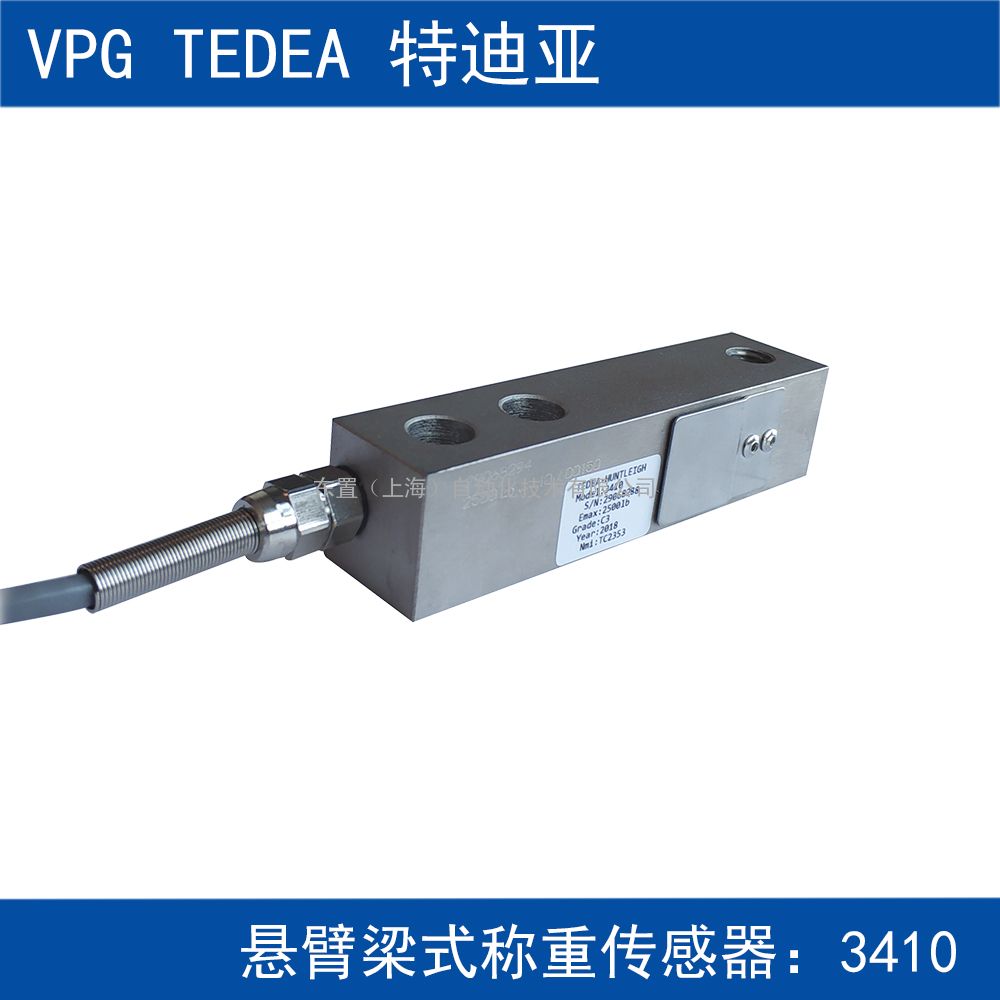

特迪亚3410 悬臂梁传感器
特性
●量程250-2000kg和1000-4000lbs
●合金钢和不锈钢材质
●0IML R60和NTEP认证
●防护等级: IP67
可选特性
●EEx ia IIC T6认证
●FM认证
描述
3410是为高精度平台秤、手推秤、过程称重设计的低截面剪切梁传感器。抗震动或偏载能力强，灵敏度2或3mVN。通过0IML和NTEP认证。在危险环境下使用，可选择EEx ia IIC T6认证的产品。
合金钢镀镍和全密封保证了长期的可靠性。不锈钢产品量程单位为英制，在恶劣的环境应用可选择不锈钢产品。
附加的反馈线补偿了因温度和延长导线引起的阻值变化。
应用
●低截面平台秤
●手推秤
●筒槽/料罐称重
3410悬臂梁传感器
|
参数 |
值 |
单位 |
||
|
额定量程（kg） |
250, 500, 1000, 2000 |
kg |
||
|
额定量程（lbs） |
1000, 1500, 2500, 4000 |
lbs |
||
|
NTEP/OIML精度等级 |
NTEP |
Non-Approved |
C3 |
|
|
Y = Emax/Vmin |
3000 single 5000 multiple |
1000 |
3000(1) |
|
|
额定量程 |
6666 |
1400 |
10000 |
Maximum available |
|
额定输出 |
2.0 for kg and 3.0 for lbs |
mV/V |
||
|
额定输出误差 |
0.1 |
±% of rated output |
||
|
零点平衡 |
2 |
±% of rated output |
||
|
零点回复（30分钟） |
0.0250 |
0.0300 |
0.0170 |
±% of applied load |
|
综合误差 |
0.0200 |
0.0500 |
0.0200 |
±% of rated output |
|
零点温度影响系数 |
0.0023 |
0.0100 |
0.0023 |
±% of rated output/℃ |
|
灵敏度温度影响系数 |
0.0010 |
0.0030 |
0.0010 |
±% of applied load/℃ |
|
温度补偿范围 |
–10 to +40 |
℃ |
||
|
工作温度范围 |
–20 to +70 |
℃ |
||
|
安全过载 |
150 |
% of R.C. |
||
|
极限过载 |
300 |
% of R.C. |
||
|
建议激励电压 |
10 |
VDC or VAC RMS |
||
|
*大激励电压 |
15 |
VDC or VAC RMS |
||
|
输入阻抗 |
385±10 |
Ω |
||
|
输出阻抗 |
351±5 |
Ω |
||
|
绝缘阻抗 |
>2000 |
MΩ |
||
|
导线长度 |
3.0—34106.0—3411 |
m |
||
|
导线形式 |
6芯导线，铜网编织隔离，PU材质 |
Standard |
||
|
材质 |
合金钢镀镍和不锈钢 |
|
||
|
防护等级 |
IP67 |
|
||
|
推荐扭力 |
136 |
N*m |
||
* 50% utilization
All specifications subject to change without notice.
东置（上海）自动化技术有限公司从事称重产品的销售，技术支持，售后服务。
主要经营产品称重传感器，工业称重模块，传感器接线盒，称重仪表，控制仪表，称重变送器等工业称重产品及其相关配件，冶金，化工等行业中用到的高温，防爆产品。电子秤类包括精密天平，实验室分析天平，电子案秤，台秤，平台秤，叉车秤，汽车衡，吊钩秤等称重产品。
| 品牌： | 特迪亚 |
| 加工定制： | 否 |
| 型号： | 3410 |
| 制作工艺： | 集成 |
| 输出信号： | 模拟型 |
| 材料： | 金属 |
| 材料物理性质： | 半导体 |
| 防护等级： | IP67 |
