德国HBM称重传感器 Z6RAC3/D1
贸易秤用称重传感器Z6R额定量程20到200 kg，并与HBM Z6波纹管式称重传感器完全兼容。即使在卫生要求高或恶劣环境下应用，Z6R称重传感器表现也同样优异。
节省成本，缩短清洗时间
剪切梁称重传感器结构紧凑，用途广泛。
Z6波纹管称重传感器，坚固的弯曲梁称重传感器的清洗更方便。
剪切梁称重传感器的特殊结构
坚固的设计确保了更加高效的生产过程
不锈钢外壳紧致密封，非常坚固，可承受极端的机械应力和腐蚀性介质。无缝隙，无棱角，带保护功能的抗污设计使其可用于食品加工，药品生产或建筑材料包装 — 因为其极易清洗。
在恶劣环境下应用，无论是包装还是配料秤，Z6R 能够大幅减少宕机时间并保证高精度测量结果。
特性：
额定量程: 20 kg / 50 kg / 100 kg / 200 kg
精度等级 (OIML): D1, C3
认证: OIML, IECEx, ATEX
精度等级: D1, C3
保护等级: IP68/IP69K
不锈钢外壳
耐腐蚀性介质如清洗剂
可用在可能爆炸的环境中
EMC 认证
高精度：即使在恶劣环境下应用
抗污设计，无缝隙，无棱角
可通过高压水枪冲洗
紧致密封
抛光表面
液珠极易滚落
极易清洗: 适合用于极高卫生要求和恶劣环境下应用
Z6和Z6R电气兼容，替换方便
减少宕机时间, 容易集成，使用寿命长
符合ATEX 和 IECEx 防爆标准。
Z6RA系列称重传感器参数
|
Type型号 |
|
|
Z6R… |
|||
|
Accuracy class per OIML R60 等级精度 |
|
|
D1 |
C3 |
||
|
Number of scale intervals *大检定分度 |
nLC |
|
1000 |
3000 |
||
|
Nominal (rated) load额定量程 |
Emax |
kg |
20; 50; 100; 200 |
|||
|
Minimum scale division *小检定分度 |
vmin |
% of Emax |
0.0360 |
0.0090 |
||
|
Ratio of minimum verification interval |
Y |
|
2777 |
11111 |
||
|
General specifications |
||||||
|
Nominal (rated) sensitivity灵敏度 |
Cn |
mV/V |
2 |
|||
|
Sensitivity tolerance with load appl. in spec. direction 灵敏度误差 |
|
% |
±0.1 |
±0.05 |
||
|
Temperature coefficient of sensitivity1) 温度对灵敏度影响 |
TCS |
%of Cn/10 K |
0.0500 |
0.0080 |
||
|
Temperature coefficient of zero signal 温度对零点影响 |
TC0 |
%of Cn/10 K |
0.0500 |
0.0125 |
||
|
Relative reversibility error1) 滞后误差 |
dhy |
% of Cn |
0.0500 |
0.0170 |
||
|
Non linearity1) 线性误差 |
dlin |
|
0.0500 |
0.0180 |
||
|
Load creep in 30 min.蠕变恢复 |
dDR |
|
0.0490 |
0.0166 |
||
|
Input resistance 输入电阻 |
RLC |
Ω |
350...480 |
|||
|
Output resistance 输出电阻 |
R0 |
Ω |
356±0.2 |
356±0.12 |
||
|
Reference voltage 参考激励电压 |
Uref |
V |
5 |
|||
|
Nominal supply voltage range 额定激励电压 |
Bu |
V |
0.5...12 |
|||
|
Insulation resistance 绝缘电阻 |
Ris |
GΩ |
＞5 |
|||
|
Nominal ambient temperature range 额定温度 |
BT |
℃ |
-10...+40 |
|||
|
Operating temperature range 工作温度 |
Btu |
℃ |
-30...+70 |
|||
|
Storage temperature range 存储温度 |
Btl |
℃ |
-50...+85 |
|||
|
Limit load 安全负载 |
EL |
% of Emax |
150 |
|||
|
Breaking load 破坏负载 |
Ed |
% of Emax |
300 |
|||
|
|
||||||
|
Nominal (rated) load 额定量程 |
Emax |
kg |
20 |
50 |
100 |
200 |
|
Relative permissible oscillatory stress 允许动态负载 |
% of Emax |
|
70 |
|||
|
Nominal (rated) displacement approx. 荷载下形变量 |
snom |
mm |
≤0.2 |
|||
|
Weight, approx. 重量 |
G |
kg |
0.6 |
|||
|
Degree of protection (IP) as per EN60529 (IEC529)保护等级 |
|
|
IP68 (tougher test conditions: 2 m water column; 1000 h) / IP69K |
|||
|
Material: Measuring body测量体 |
|
|
Stainless steel 2) |
|||
|
Cover |
|
|
Stainless steel 2) |
|||
|
Cable inlet gland 电缆密封管 |
|
|
Stainless steel / Viton® |
|||
|
Cable sheath电缆屏蔽 |
|
|
PVC |
|||
1) The values for linearity deviation, relative reversibility error and temperature effect on sensitivity are typical values. The sum of these values is
within the cumulative error limits laid down by OIML R60.
2) As per EN 10088-1
标准配置型号列表：
C3(OIML)
1-Z6RAC3/20KG-1
1-Z6RAC3/50KG-1
1-Z6RAC3/100KG-1
1-Z6RAC3/200KG-1
D1(OIML)
1-Z6RAD1/20KG-1
1-Z6RAD1/50KG-1
1-Z6RAD1/100KG-1
1-Z6RAD1/200KG-1
可选购安装附件图纸

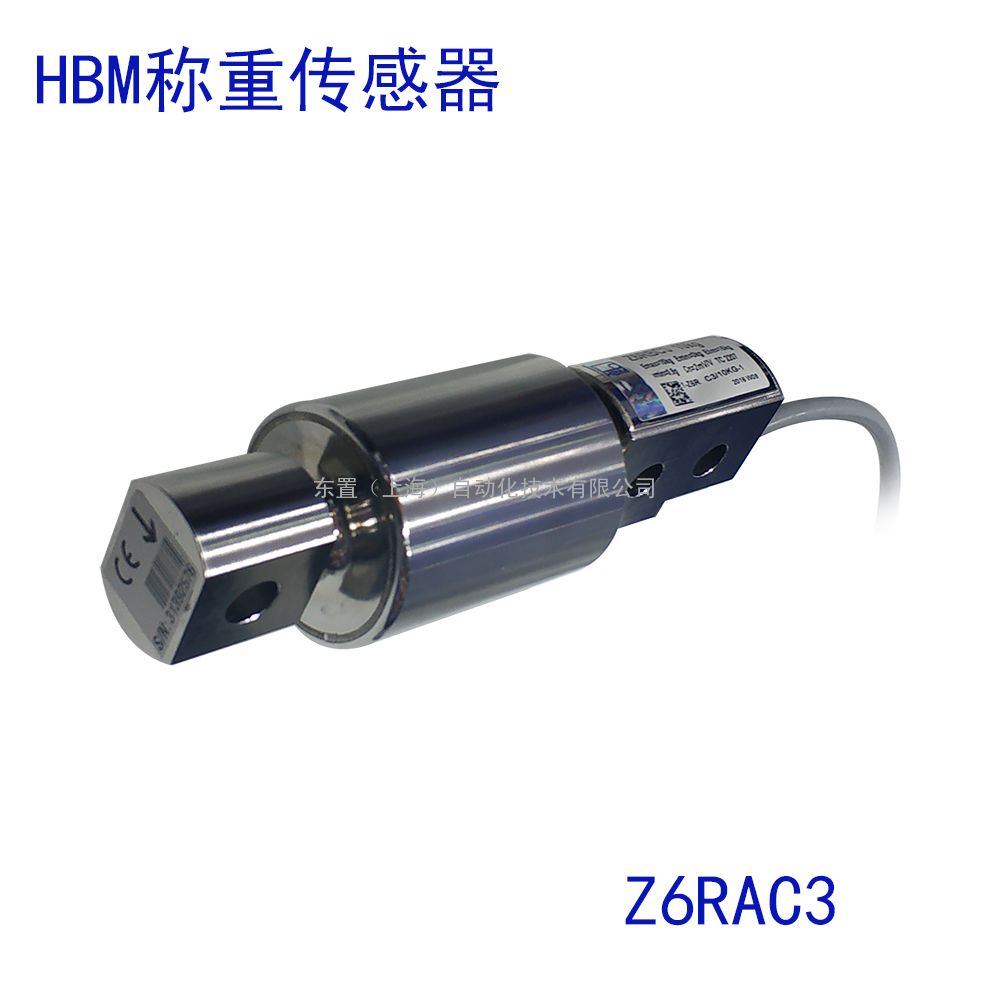

实物拍摄：
东置（上海）自动化技术有限公司从事称重产品的销售，技术支持，售后服务。
主要经营产品称重传感器，工业称重模块，传感器接线盒，称重仪表，控制仪表，称重变送器等工业称重产品及其相关配件，冶金，化工等行业中用到的高温，防爆产品。电子秤类包括精密天平，实验室分析天平，电子案秤，台秤，平台秤，叉车秤，汽车衡，吊钩秤等称重产品。
免责声明：
基于各厂家长期致力于产品及其功能的改进工作，产品外观，参数，技术规格可能发生变动，我司发布产品信息中的描述，认证，数据，参数，图纸，图片等信息仅供参考，*终以官方信息或实物为准。
| 品牌： | HBM |
| 加工定制： | 否 |
| 型号： | 1-Z6RAXX-XXKG-1 |
| 制作工艺： | 集成 |
| 输出信号： | 模拟型 |
| 材料： | 金属 |
| 材料物理性质： | 半导体 |
| 防护等级： | IP68/IP69 |
