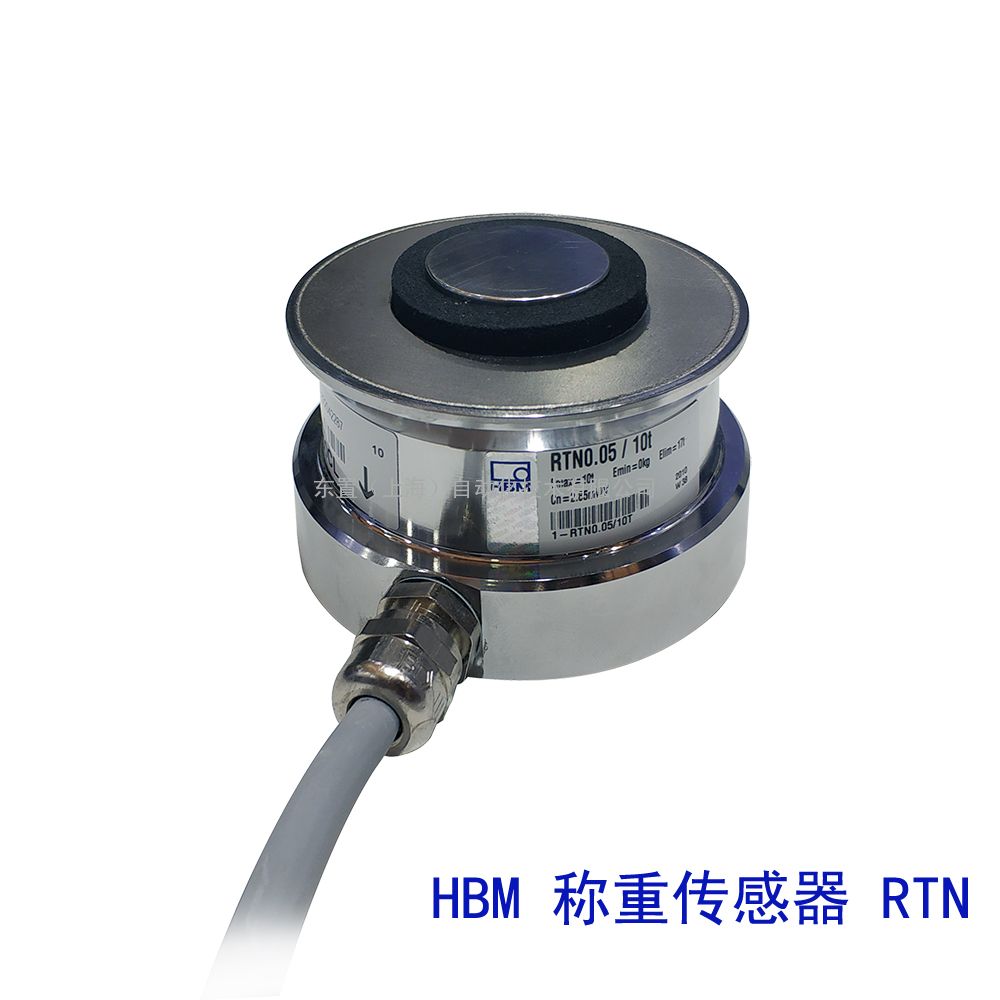

德国HBM 扭环式称重传感器 RTN
——广泛应用于汽车衡，大型称重，配料场所
RTN 扭环式称重传感器*大量程可达 470吨，并且具有极低的高度。非常适合各种大型料罐称重及汽车衡等。与其他称重传感器不同，由于使用了独特的环形应变计，RTN 称重传感器可显着地减小横向和侧向载荷的影响。
高输入电阻和低功耗使其非常适合采用电池供电的测量单元。高温型号（高达110℃）非常适用于铸造应用。保护等级高达 IP68 / IP69K，因此其可以在极度潮湿的环境和室外使用。 IECEx-ATEX 型号可用于可能爆炸性的环境中使用。
额定量程: 1 t 到 470 t
精度等级: 高达 C3
保护等级: IP68/IP69K
高精度高信噪比，由于采用了 2.85 mV / V 输出信号
由于采用环形应变片特殊设计，可对横向载荷进行优异补偿
高输入电阻 (大于 4,350 ohms) 确保更小的电流损耗
贸易秤称重系统，*高 3,000 d (OIML R60)
更宽的温度范围 -30 ℃ 到 +80 ℃ (可选*高达 +110 ℃)
测量体采用不锈钢材料
抗化学品
大横截面电缆，可耐低温
防爆版本（例如 IECEx-AI 1/21）
可选：用于关键区域的无卤电缆
可选：IP69K防护等级，用于潮湿环境
可用于恶劣环境 – 不锈钢测量体, IP68保护等级 (可选: IP69K) , 可用于可能爆炸环境
高度低
并联优化技术，包括偏心负载补偿
*大可连接 14 个传感器
不同电缆类型和电缆型号可选
采用 RTN/M 称重模块，可快速集成到系统中
应用
RTN 扭环式称重传感器*大量程可达 470吨，并且具有极低的高度。非常适合各种大型料罐称重及汽车衡等。与其他称重传感器不同，由于使用了独特的环形应变计，RTN 称重传感器可显着地减小横向和侧向载荷的影响。
高输入电阻和低功耗使其非常适合采用电池供电的测量单元。高温型号（高达110°C）非常适用于铸造应用。保护等级高达 IP68 / IP69K，因此其可以在极度潮湿的环境和室外使用。 IECEx-ATEX 型号可用于可能爆炸性的环境中使用。
高精度 – 杰出的技术性能
可用于恶劣环境 – 不锈钢测量体, IP68保护等级 (可选: IP69K) , 可用于可能爆炸环境
选项:
HBM称重传感器RTN
|
型号 |
|
RTN 0.05 |
RTN C3 |
|||||||||||||
|
额定量程 |
|
1t...470 |
||||||||||||||
|
等级精度 |
|
0.05 |
C3（OIML R60) ⅢM(NTEP) |
|||||||||||||
|
*大检定分度数 |
|
- |
3000（OIML R60) 7500（NTEPⅢ M；2.2...100t) |
|||||||||||||
|
*小检定分度值 |
%of Cn/10K |
- |
0.005（OIML R60) 0.0048（NTEPⅢ M） |
|||||||||||||
|
灵敏度 |
mV/V |
2.85±0.1% |
||||||||||||||
|
温度对灵敏度影响 |
%of Cn/10K |
±0.05 |
±0.008 |
|||||||||||||
|
温度对零点影响 |
±0.03 |
±0.007 |
||||||||||||||
|
滞后误差 |
% of Cn |
±0.05 |
±0.02 |
|||||||||||||
|
线性误差 |
% of Cn |
±0.05 |
±0.02 |
|||||||||||||
|
蠕变误差 |
% of Cn |
±0.03 |
±0.017 |
|||||||||||||
|
*小静负荷输出恢复 |
% V.Cn |
±0.03 |
±0.0167（OIML R60) ±0.0111（NTEPⅢ M） |
|||||||||||||
|
输入电阻 |
Ω |
4450±100 |
||||||||||||||
|
输出电阻 |
Ω |
4010±2 |
4010±0.5 |
|||||||||||||
|
参考激励电压 |
V |
5 |
5 |
|||||||||||||
|
额定激励电压 |
V |
5...30（Max.60） |
5...30（Max.60） |
|||||||||||||
|
激励电压载波频率 |
Hz |
<600 |
||||||||||||||
|
绝缘电阻 |
GΩ |
>20 |
||||||||||||||
|
额定温度 |
|
-10...+40[+14...+104] |
|
|||||||||||||
|
工作温度 Load cell RTN Accessory:VEN VPN |
℃[℉] |
-30...+80[-22...+176](Option：up to+110℃/+230℉) -30...+80[-22...+176] -30...+110[-22...+230] |
||||||||||||||
|
存储温度 |
℃[℉] |
-50...+85[-58...+185] |
||||||||||||||
|
额定负载 |
t |
1 |
2.2 |
4.7 |
10 |
15 |
22 |
33 |
47 |
68 |
100 |
150 |
220 |
330 |
470 |
|
|
重量 |
|
0.6 |
0.6 |
0.7 |
1.2 |
1.3 |
1.3 |
2.1 |
4.3 |
4.8 |
7.0 |
8.6 |
22 |
29 |
50 |
|
|
安全负载 |
|
1.7 |
3.8 |
8 |
17 |
25 |
38 |
56 |
80 |
115 |
170 |
250 |
380 |
500 |
700 |
|
|
破坏负载 |
|
4 |
9 |
19 |
40 |
60 |
88 |
130 |
190 |
270 |
400 |
600 |
770 |
1100 |
1500 |
|
|
允许侧向静态负载 |
%of Emax |
0.5（Emax-0.8Lz），but not haigher than Lq max=0.3Emax Emax=Nominal(rated)load;Lz=load in measuring direction |
||||||||||||||
|
允许动态负载 |
70 |
|||||||||||||||
|
*大荷载下变形量 |
mm |
0.13 |
0.12 |
0.12 |
0.17 |
0.18 |
0.21 |
0.25 |
0.33 |
0.35 |
0.15 |
0.57 |
0.67 |
0.85 |
1.00 |
|
|
保护等级 |
|
IP68(test conditions 100h at1m water column) |
||||||||||||||
|
材料 |
|
不锈钢 |
||||||||||||||
注意：传感器的模块和安装附件需另外订购
东置（上海）自动化技术有限公司从事称重产品的销售，技术支持，售后服务。
主要经营产品称重传感器，工业称重模块，传感器接线盒，称重仪表，控制仪表，称重变送器等工业称重产品及其相关配件，冶金，化工等行业中用到的高温，防爆产品。电子秤类包括精密天平，实验室分析天平，电子案秤，台秤，平台秤，叉车秤，汽车衡，吊钩秤等称重产品。
| 品牌： | HBM |
| 加工定制： | 否 |
| 型号： | RTN C3/**t |
| 制作工艺： | 集成 |
| 输出信号： | 模拟型 |
| 材料： | 金属 |
| 材料物理性质： | 半导体 |
| 线性度： | 0.018 %F.S |
