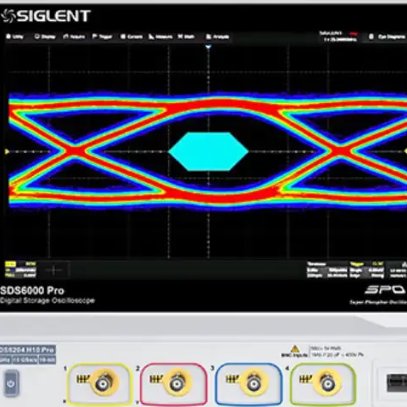

鼎阳SDS6058 H10 Pro  SDS6034高端示波器
SDS6000 Pro 系列鼎阳高分辨率数字示波器，具有*高 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更高精度的测量需求。SDS6000 Pro 的*大带宽 2 GHz，采样率*高 10GSa/s，具备*多 8 个模拟通道和 16 个数字通道，存储深度可达 500 Mpts/通道。SDS6000 Pro 采用的 SPO 技术，波形捕获率高达 750 000 帧/秒，具有 256 级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波形直方图、波特图、电源分析、眼图和抖动分析等高级分析模式；具备丰富的测量和数学运算功能。SDS6000 Pro 采用了 12.1 英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，地优化了操作示波器的效率，提升了用户体验。
鼎阳高分辨率数字示波器特性与优点：


l  模拟通道带宽：*高 2 GHz；实时采样率高达 10 GSa/s

l  垂直分辨率：12-bit（H12）/10-bit（H10）

l  低本底噪声，在 2 GHz 带宽下低至 153 μVrms

l  SPO 技术：波形捕获率*高达 750 000 帧/秒（Sequence 模式），170 000 帧/秒（正常模式）；支持 256 级波形辉度及色温显示；存储深度*高达 500 Mpts/通道；数字触发

l  智能触发: 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、第 N 边沿、建立/保持和视频触发（支持 HDTV）等

l  串行总线触发和解码，支持的协议包括标配的 I2C、SPI、UART、CAN、LIN 和选配的 CAN FD、I2S、FlexRay、MILSTD-1553B、SENT、Manchester、ARINC429 等

l  分段采集（Sequence）模式，*大可以将存储深度等分为80 000 段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。在 Sequence 模式下的波形捕获率*高达 750 000 帧/秒

l  历史模式（History），*大可记录 80 000 帧波形

l  数十种自动测量功能，支持测量统计、Gating 测量、Math测量、History 测量、Ref 测量。支持对测量参数的直方图、轨迹图和趋势图统计

l  4 路独立的波形运算，支持 8M 点 FFT 和 20 多种常用时域运算；支持自定义表达式实现复杂的嵌套运算

l  多种高级数据分析和处理功能：搜索和导航、高速模板测试、波形直方图、波特图、电源分析（选件）、计数器、眼图分析和抖动分析（选件）等

l  16 路数字通道（选件）

l  25 MHz 任意波形发生器（选件）

l  12.1 英寸电容式触摸显示屏，分辨率 1280*800

l  丰富的接口：4 个 USB Host、USB Device(USBTMC)、LAN（VXI-11/Telnet/Socket）、micro SD 卡、Pass/Fail、Trigger Out、HDMI 视频输出等

l  支持外接鼠标和键盘操作；内建的 WebServer 支持通过网页控制仪器

l  支持丰富的 SCPI 远程控制命令

l  多国语言显示及嵌入式在线帮助
产品优势：

技术规格：

带宽

350 MHz 、500 MHz 、1 GHz、2   GHz

实时采样率

5 GSa/s、10 GSa/s（2GHz带宽或8通道型号）

通道数

4/8+EXT

存储深度

250 Mpts/CH、500 Mpts/CH（2GHz带宽或8通道型号）

*高波形捕获率

750,000 wfm/s（Sequence模式）

接口

USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡,   HDMI, 外触发输入，辅助输出(TRIG OUT，PASS/FAIL),10   MHz In（仅8通道），10 MHz Out（仅8通道），AWG（仅8通道）

测量

超过50种参数测量，并支持直方图和趋势图统计

数据分析和数据处理工具

搜索、导航、历史、模板测试、数字万用表、波特图、电源分析（选配）、波形直方图、计数器、抖动和眼图分析（选配）

屏幕

12.1 英寸电容式触摸显示屏，分辨率1280*800

触发类型

边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、第N边沿、延迟、建立/保持时间、串行触发

串行触发和解码（标配）

I2C, SPI, UART, CAN, LIN

串行触发和解码（选配）

CAN FD, FlexRay, I2S,   MIL-STD-1553B, SENT, Manchester,ARINC429

数字通道（选配）

16 路，500 MSa/s采样率, 12.5 Mpts/ch存储深度；
  16 路，1 GSa/s采样率, 50 Mpts/ch存储深度（2GHz带宽或8通道型号）

信号发生器（选配）

4通道：外置隔离
  8通道：内置
  *高输出频率25 MHz，采样率125 MSa/s，波形长度16 kpts

标配探头

500 MHz，每通道 1 套

订购信息：

产品型号

产品说明

SDS6204 H12 Pro

2GHz带宽, 10Gsa/s采样率, 12-bit, 500 Mpts存储深度, 12.1吋电容式触摸屏

SDS6204 H10 Pro

2GHz带宽, 10Gsa/s采样率, 10-bit, 500 Mpts存储深度, 12.1吋电容式触摸屏

SDS6104 H12 Pro

1GHz带宽, 5Gsa/s采样率, 12-bit, 250 Mpts存储深度, 12.1吋电容式触摸屏

SDS6104 H10 Pro

1GHz带宽, 5Gsa/s采样率, 10-bit, 250 Mpts存储深度, 12.1吋电容式触摸屏

SDS6054 H12 Pro

500 MHz带宽, 5Gsa/s采样率, 12-bit, 250 Mpts存储深度, 12.1吋电容式触摸屏

SDS6054 H10 Pro

500 MHz带宽, 5Gsa/s采样率, 10-bit, 250 Mpts存储深度, 12.1吋电容式触摸屏

SDS6034 H12 Pro

350 MHz带宽, 5Gsa/s采样率, 12-bit, 250 Mpts存储深度, 12.1吋电容式触摸屏

SDS6034 H10 Pro

350 MHz带宽, 5Gsa/s采样率, 10-bit, 250 Mpts存储深度, 12.1吋电容式触摸屏

SDS6208 H12 Pro

2GHz带宽, 10Gsa/s采样率, 12-bit, 500 Mpts存储深度, 12.1吋电容式触摸屏

SDS6208 H10 Pro

2GHz带宽, 10Gsa/s采样率, 10-bit, 500 Mpts存储深度, 12.1吋电容式触摸屏

SDS6108 H12 Pro

1GHz带宽, 10Gsa/s采样率, 12-bit, 500 Mpts存储深度, 12.1吋电容式触摸屏

SDS6108 H10 Pro

1GHz带宽, 10Gsa/s采样率, 10-bit, 500 Mpts存储深度, 12.1吋电容式触摸屏

SDS6058 H12 Pro

500 MHz带宽, 10Gsa/s采样率, 12-bit, 500 Mpts存储深度, 12.1吋电容式触摸屏

SDS6058 H10 Pro

500 MHz带宽,   10Gsa/s采样率, 10-bit, 500 Mpts存储深度, 12.1吋电容式触摸屏
