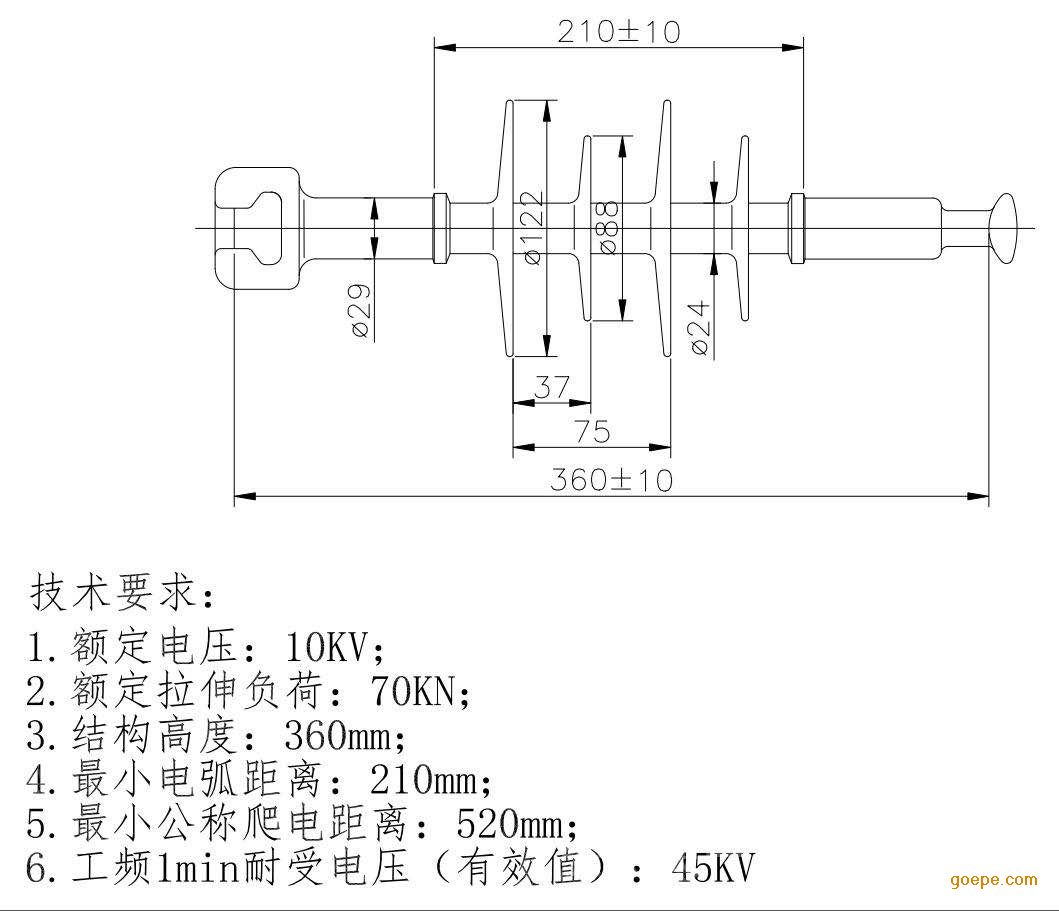

FXBW4-10/70耐张复合悬式绝缘子10kv图纸
价格电议,您可以向供应商询价得到该产品价格
安徽合肥
安徽民一电气有限公司
1年 | 指数:30 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数

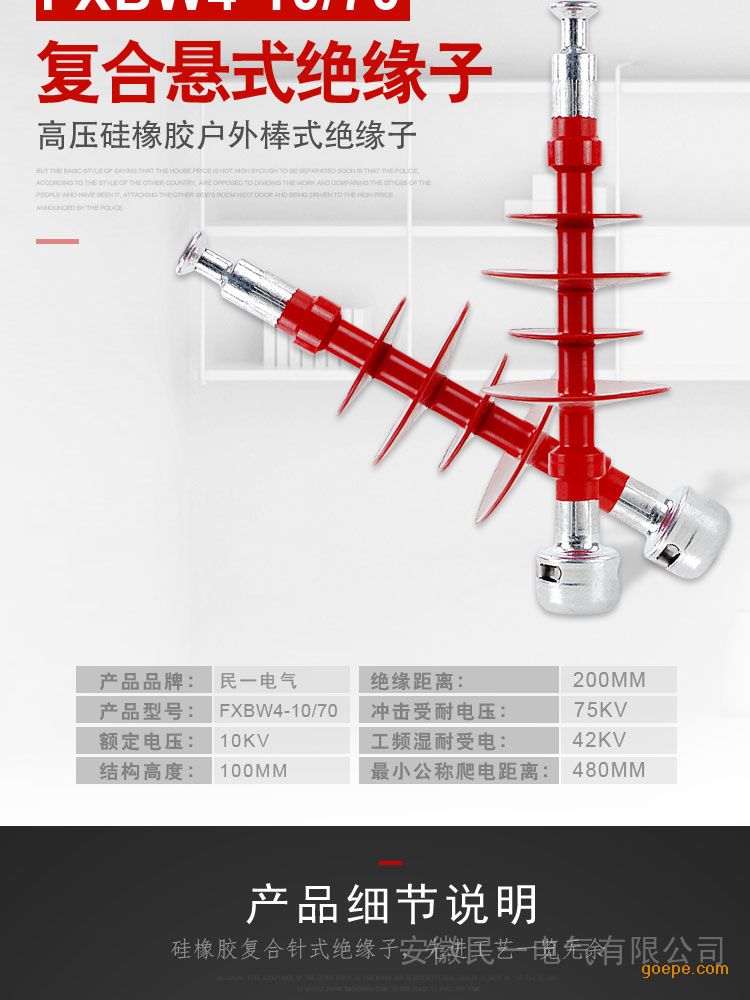

标题:FXBW4-10/70耐张复合悬式绝缘子10kv图纸
关键词:【FXBW4-10/70】【10kv复合悬式绝缘子】【耐张复合悬式绝缘子】
型号:FXBW4-10/70,FXBW1-10/70,FXBW6-10/100
FXBW4-10/70耐张复合悬式绝缘子10kv图纸性能参数:
产品型号 额定电压
(kV)
额定拉伸
负荷kN
连接标记 结构高度
(mm)
绝缘距离
(mm)
*小公称
爬电距离
(mm)
雷电全波冲击
耐受电压
kV
工频湿耐受
电压
1min kV
FXBW4-10/70 10 70 16W 380±15 175 480 95 60
FXBW4-10/100 10 100 16W 400±15 190 480 95 60

FXBW:表示棒形悬式复合绝缘子。
1,复合绝缘子fxbw4-10/70中 各字母及数字意义,其中F表示有机复合材料,XB表示棒形悬式,W表示大小伞(防污型),如果的等径伞不表示。4:设计序号,10:表示额定电压10kV,70:表示额定负荷70KN。
2,高压复合绝缘子FXBW4-10-70,用于工频交流电压10-500KV,户外电站、变电所配电装置和电器设备中。
3,FXBW4-10-70适用环境为-40~+40,可用于海拔高度为4000m的地区。
4,FXBW4-10-70产品技术标准: GB8287.1 ,高压瓷支柱绝缘子。IEC 168 ,高压瓷支柱绝缘子。
品牌:民一
型号:FXBW4-10/70
加工定制:
连接结构标记:22
材质:硅橡胶
结构高度:1000 mm
*小电弧距离:1000 mm
产品认证:出厂检测报告
